1200 mm Table Voyage Horizontale de forage et de fraisage machine avec 5000 kg Max.
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Certification: | ISO9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $85,320.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Taille de la table (mm): | Le nombre de pièces de rechange | Voyage de la table (X) (mm): | 1200 millimètres |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 900 mm | Voyage de la table (Z) (mm): | 1300 millimètres |
| Nombre d'axes: | 5 | Max. Table Load (kilogrammes): | 5000 |
| Voyage (axe W) (mm): | 550 mm | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Nouveau produit 2020 |
| Garantie des composants de base: | 1 année | Composants de base: | Moteur |
| Précision de positionnement (axe X) mm: | 0.03 | Précision de positionnement (axe Y) mm: | 0.04 |
| Précision de positionnement (axe Z) mm: | 0,02 | Nombre de broches: | Unique |
| Région de vitesse de la broche ((rpm): | 12 tours par heure | Puissance du moteur à broche ((kW): | 15 |
| Le type: | Légères | Condition: | Nouveau |
| CNC ou non: | Normalement | Capacité de production: | Le texte complet |
| Voltage: | 380 V | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (T): | 12,5 t | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Industrie concernée: | Usine de fabrication, ateliers de réparation de machines, usage domestique, commerce de détail, trav |
| Emplacement de la salle d'exposition: | Canada, Turquie, France, Allemagne, Pakistan, Inde, Russie, Corée du Sud | Nom du produit: | Outil de machine ennuyeux |
| Nom: | aléseuse | Application du projet: | Réparation de machines de construction |
| Les fonctions: | Broing | Service après garantie: | Le service |
| Le mot clé: | aléseuse | Couleur: | Répondre aux besoins du client |
| Précision: | Haute précision | Type de machine: | Structure horizontale |
Description de produit
Description du produit
Machines à forer et à fraisage horizontaux CNC
Spécification
Modèle | Unité | HBM-110C | HBM-110D |
Zone de travail | |||
Capacité de forage | mm | Φ50 | Φ50 |
Le diamètre du contrebois (max.) | mm | Φ240 | Φ240 |
Le diamètre de fonctionnement de la glissière face à face (max.) | mm | Φ720 | Φ720 |
Taille de la table | mm | Le nombre de pièces de rechange | Le nombre de pièces de rechange |
Capacité de charge de la table | en kg | 5000 | 5000 |
Distance entre le centre de la broche et la table | mm | 5 à 905 (5 à 1205) | 5-1205 (5-1605) |
Nombre de fentes en T | pièces | 7 | 7 |
Fentes en T, largeur | mm | 22 | 22 |
Des fentes en T, espacement | mm | 125 | 125 |
Plage de rotation de la table | dé | 4x90° | 4x90° |
Les voyages | |||
Corps de table se déplacent sur l'axe X | mm | 1200 | 1800 |
Voyage vertical de la tête de chariot par axe Y | mm | 900 (1200) | 1200 (1600) |
Tableau de déplacement longitudinal Z-axe | mm | 1300 | 1300 |
Voyage longitudinal de la broche par axe W | mm | 550 | 550 |
Faisant face à l'axe U du mouvement de glissement | mm | 125 | 125 |
Les têtes de bétail | |||
Velocité | R/min | 12 à 1100 | 12 à 1100 |
Diamètre de la broche | mm | Φ110 | Φ110 |
Le couple de la broche (max.) | N.m. | 1100 | 1100 |
Force axiale de la broche | N | 13000 | 13000 |
Tone de la broche | / | NT1 société civile | NT1 société civile |
Vitesse de glissement face à face | R/min | 4 à 125 | 4 à 125 |
Alimentation rapide | |||
Axe X de l'alimentation rapide | mm/min | 10000 | 10000 |
Alimentation rapide dans l'axe Y | mm/min | 10000 | 10000 |
Axe Z de l'alimentation rapide | mm/min | 10000 | 10000 |
Alimentation rapide dans l'axe W | mm/min | 5000 | 5000 |
Axe U de l'alimentation rapide | mm/min | 80 | 80 |
Alimentation pour animaux | |||
Axe X de l'alimentation | mm/min | 5 à 1000 | 5 à 1000 |
Alimentation sur l'axe Y | mm/min | 5 à 1000 | 5 à 1000 |
Axe Z de l'alimentation | mm/min | 5 à 1000 | 5 à 1000 |
Axe W de l'alimentation | mm/min | 5 à 1000 | 5 à 1000 |
Axe U de l'alimentation | mm/min | 80 | 80 |
Précisions | |||
Précision de positionnement axe X | mm | 0.03 | 0.04 |
Précision de positionnement dans l'axe Y | mm | 0.03 | 0.04 |
Précision de positionnement Z-axe | mm | 0.03 | 0.04 |
Précision de positionnement sur l'axe W | mm | 0.03 | 0.03 |
Axe X de répétabilité | mm | 0.02 | 0.02 |
Répétabilité dans l'axe Y | mm | 0.02 | 0.02 |
Axe Z de la répétabilité | mm | 0.02 | 0.02 |
Répétabilité W-axe | mm | 0.02 | 0.02 |
Précision de rotation de la table de travail | " | 12 pouces | 12 pouces |
Le pouvoir | |||
Puissance du moteur principal | kW | 15 | 15 |
Autres | |||
Dimensions globales (LxWxH) | mm | Pour les appareils à commande numérique | Pour les pièces détachées: |
Poids de la machine | en kg | 12500 | 15500 |

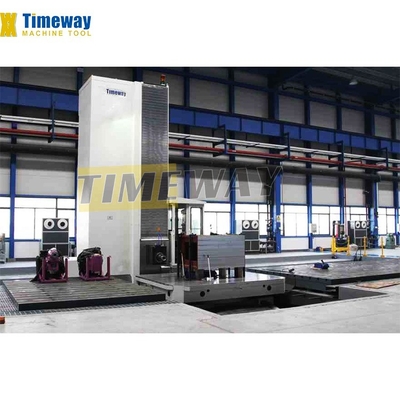

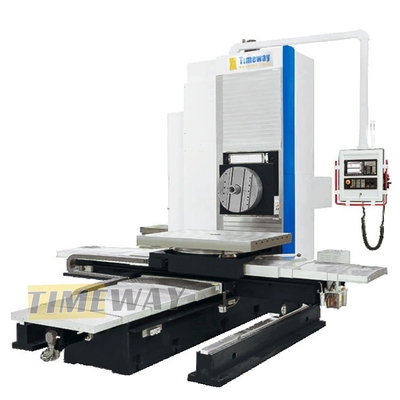

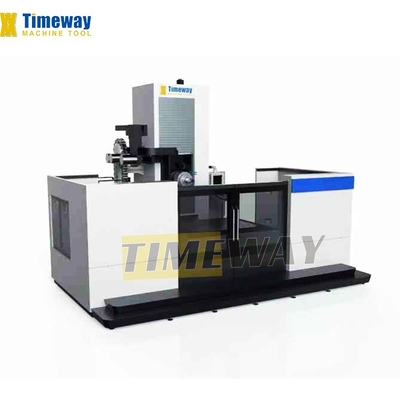

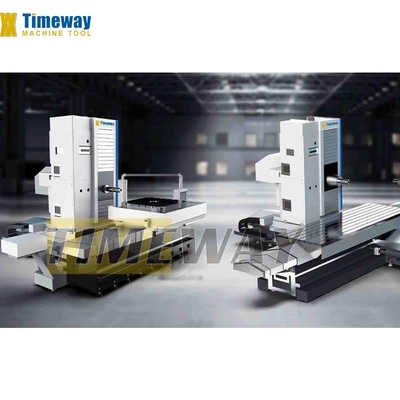

Des images détaillées
Profil de l'entreprise
La gamme d'activités: Équipement industriel et composants, Machines de fabrication et de traitement Produits principaux: tour, fraiseuse, perceuse, fraiseuse, CNCUne machine à tondre., Press Brakes, Rolling Machine, Forklift Truck, Vehicle Machine Management System Certification: ISO 9001, ISO 14001 ZHENGZHOU TIMEWAY MACHINE TOOL Co., Ltd. Elle est certifiée dans le domaine de la maintenance et de l'entretien des véhicules.est un fournisseur professionnel de machines-outilsNotre usine est une entreprise par actions, a 50 ans de développement de machines-outils et d'histoire de fabrication, est le plus grand fabricant de machines-outils en Chine centrale,C'est le "Plan national de la flamme de l'entreprise de haute technologie"L'usine occupe plus de 500 hectares, a construit une fonderie, une usine de fabrication de machines, une usine de fabrication d'outils, une usine de fabrication de machines.usinage, traitement thermique, assemblage, peinture, logistique et autres lignes de production nationales avancées, avec centres d'usinage verticaux, centres d'usinage horizontaux, centres d'usinage à cinq côtés,machine de forage et de fraisage de grande taille, gros broyeur ferroviaire allemand, instrument de mesure des coordonnées Zeiss, détecteur d'engrenages et interféromètre laser et autres équipements et instruments de pointe et plus de 600 ensembles au total.Notre produit couvre principalement le tour conventionnel, tour CNC, tour CNC pour le secteur pétrolier, tour vertical, fraiseuse, centre d'usinage CNC, machines de forage, machines de meulage, machines de formage/slotting,machines à scier et accessoires et outils connexes, etc. Avec de nombreuses années d'expérience dans la production et l'exportation de machines, ainsi que des membres du personnel qualifiés,nous croyons que nous pouvons fournir de plus en plus de machines de qualité aux clients de différents pays et régionsNotre mission exclusive: fournir aux clients des machines de qualité, des prix compétitifs et des services fiables!nous satisfaire!
Questions fréquentes
1Qui sommes-nous?
Nous sommes basés à Henan, en Chine, à partir de 2010, nous vendons en Amérique du Sud ((20.00%), Afrique ((15.00%), Europe de l'Est ((15.00%), Asie du Sud ((10.00%), Amérique du Nord ((10.00%), Océanie ((10.00%), Europe de l'Ouest ((10.00%),Asie du Sud-EstIl y a au total environ 11 à 50 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;
3- Qu'est-ce que vous pouvez nous acheter?
Le tour, le tour CNC, la fraiseuse CNC, le centre d'usinage, la fraiseuse
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Notre usine a plus de 50 ans d'expérience dans la recherche et la production de tour et tour lourd, à la fois conventionnels et CNC, à usage normal et à usage spécial, etc.
5. quels services pouvons-nous fournir?
Les conditions de livraison acceptées sont les suivantes: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, livraison express, DAF, DES;
La monnaie de paiement acceptée:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Type de paiement accepté: T/T, L/C, D/P D/A, Western Union, espèces;
Langue parlée:anglais,chinois,espagnol,japonais,portugais,allemand,arabe,français,russe,coréen,hindi,italien
Nous sommes basés à Henan, en Chine, à partir de 2010, nous vendons en Amérique du Sud ((20.00%), Afrique ((15.00%), Europe de l'Est ((15.00%), Asie du Sud ((10.00%), Amérique du Nord ((10.00%), Océanie ((10.00%), Europe de l'Ouest ((10.00%),Asie du Sud-EstIl y a au total environ 11 à 50 personnes dans notre bureau.
2. comment pouvons-nous garantir la qualité?
Un échantillon de pré-production doit toujours être prélevé avant la production en série;
Inspection finale avant expédition;
3- Qu'est-ce que vous pouvez nous acheter?
Le tour, le tour CNC, la fraiseuse CNC, le centre d'usinage, la fraiseuse
4. pourquoi devriez-vous acheter chez nous et non chez d'autres fournisseurs?
Notre usine a plus de 50 ans d'expérience dans la recherche et la production de tour et tour lourd, à la fois conventionnels et CNC, à usage normal et à usage spécial, etc.
5. quels services pouvons-nous fournir?
Les conditions de livraison acceptées sont les suivantes: FOB, CFR, CIF, EXW, FAS, CIP, FCA, CPT, DEQ, DDP, DDU, livraison express, DAF, DES;
La monnaie de paiement acceptée:USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
Type de paiement accepté: T/T, L/C, D/P D/A, Western Union, espèces;
Langue parlée:anglais,chinois,espagnol,japonais,portugais,allemand,arabe,français,russe,coréen,hindi,italien
Vous voulez en savoir plus sur ce produit
