Guide de type économique intégral Machine de forage et de fraisage horizontale avec affichage numérique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $50,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Taille de la table (mm): | 22 | Voyage de la table (X) (mm): | 900 mm |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 900 mm | Voyage de la table (Z) (mm): | 1 400 mm |
| Nombre d'axes: | 4 | Voyage (axe W) (mm): | 600 mm |
| Vidéo d'inspection de sortie: | Fournit | Rapport d'essai de la machine: | Fournit |
| Type de commercialisation: | Produit ordinaire | Garantie des composants de base: | 1 année |
| Composants de base: | Moteur, vitesse | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| Le type: | Légères | Condition: | Nouveau |
| CNC ou non: | Normalement | Capacité de production: | 150SETS/YEAR |
| Voltage: | 380 V | Dimension ((L*W*H): | 5016*3867*3148 mm |
| Poids (T): | 11,5 t | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Industrie concernée: | Usine de fabrication |
| Emplacement de la salle d'exposition: | Égypte, France, Indonésie, Maroc, Chili, Algérie, Afrique du Sud, Kirghizistan, Japon, Australie | Diamètre de la broche: | 110 mm |
| Taper à fuseau: | Le Morse N°.6 | Max. couple de la broche: | 1225 N.m. |
| Max. poussée axiale de la broche: | Le numéro de série: | Paramètres de vitesse du fuseau: | 22 |
| Gamme de vitesse d'axe: | 8 à 1000 tr/min | Fuseau Moteur principal: | 7.5 kW |
| Max. couple face à la plaque: | 1960 N.m. | Plaque de face Diamètre: | 600 mm |
| Plaque face à face Plage de vitesse: | 4 à 200 tours par minute | ||
Description de produit
Description des produits

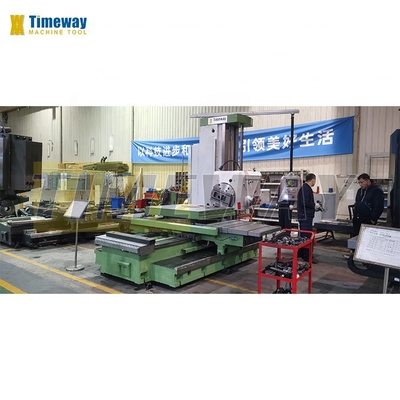

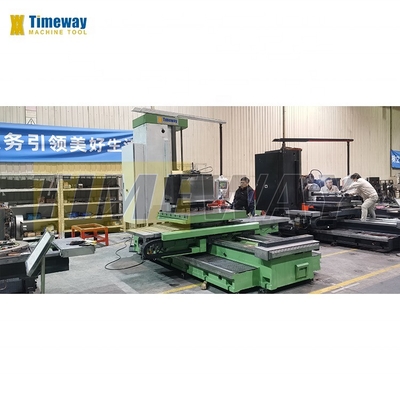

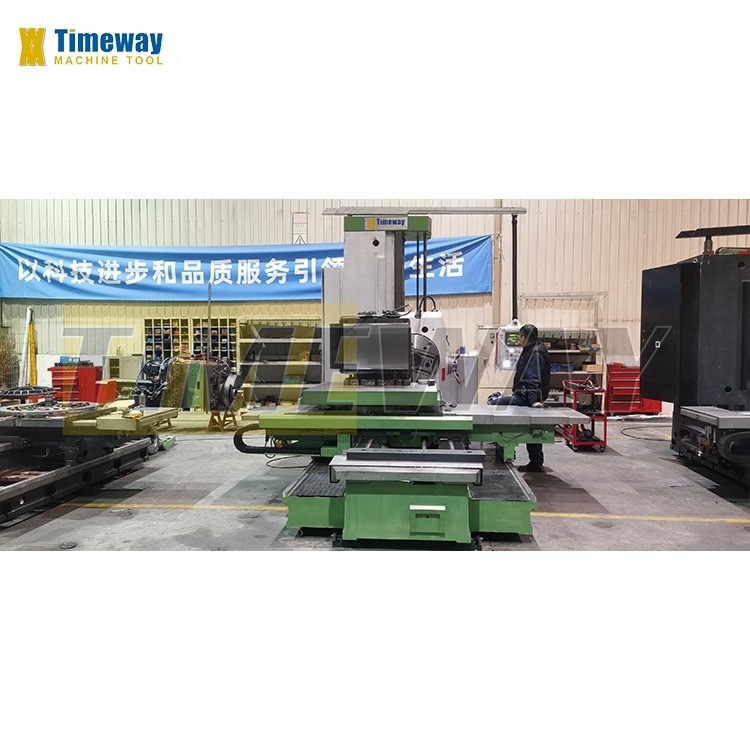

machines de forage et de fraisage horizontales
Les machines de fraisage et de forage horizontales de la série classique sont particulièrement adaptées au forage brut et à la finition ainsi qu'à la fabrication de machines de fraisage et de forage à l'état brut.
Ils excellent dans le forage des trous intérieurs, le tournage cylindrique et le rainurage par radial.
l'alimentation de la plaque de face et de l'arrêt de glissement. La rotation de la table de travail utilise un dispositif de positionnement optique 4*90 adapté à un grand chiffre d'affaires de pièce
Le système de mesure de précision DRO répond aux exigences de coordonnées et de lignes de pièce.
Ils excellent dans le forage des trous intérieurs, le tournage cylindrique et le rainurage par radial.
l'alimentation de la plaque de face et de l'arrêt de glissement. La rotation de la table de travail utilise un dispositif de positionnement optique 4*90 adapté à un grand chiffre d'affaires de pièce
Le système de mesure de précision DRO répond aux exigences de coordonnées et de lignes de pièce.
Caractéristique
1Spindle de haute qualité: le mécanisme à trois couches assure une grande précision de rotation et le support à trois points offre une grande rigidité et précision.
2.Layout convivial: le panneau d'opération suspendu offre un fonctionnement centralisé flexible et pratique.
3.Pointe optique précise et stable: le dispositif de pointe optique 4*90 de la table de travail assure une grande précision de positionnement et une grande précision lors de l'amortissement.
4. Interverrouillage électro-hydraulique: tous les composants mobiles sont équipés d'interverrouillage électro-hydraulique. Un seul composant se déplace tandis que les autres sont serrés automatiquement.
5Les pièces sont renforcées à l'intérieur pour maximiser la rigidité et la stabilité.
6Panneau de commande: disponible en suspension ou en bras oscillant, il est facile à utiliser et réduit la fatigue de l'opérateur.
7.Conception interne: facile à installer, stable et précis avec une structure entièrement fermée pour éviter l'huile, le liquide de refroidissement et les copeaux
Une intrusion.
8Colonne: constituée de pièces moulées de haute qualité avec des guides au sol et durcis, la conception structurelle optimisée soutient facilement l'assemblage.
9.Enveloppe de protection: Les plaques d'acier soudés de haute qualité forment une excellente couverture de protection.
10.Système hydraulique Pression réglée par une soupape de soulagement. Vitesse variable obtenue par une soupape rotative.
11La vitesse principale est réglée par des interrupteurs sur la tête elle-même, une variété de vitesses de rotation est possible.
2.Layout convivial: le panneau d'opération suspendu offre un fonctionnement centralisé flexible et pratique.
3.Pointe optique précise et stable: le dispositif de pointe optique 4*90 de la table de travail assure une grande précision de positionnement et une grande précision lors de l'amortissement.
4. Interverrouillage électro-hydraulique: tous les composants mobiles sont équipés d'interverrouillage électro-hydraulique. Un seul composant se déplace tandis que les autres sont serrés automatiquement.
5Les pièces sont renforcées à l'intérieur pour maximiser la rigidité et la stabilité.
6Panneau de commande: disponible en suspension ou en bras oscillant, il est facile à utiliser et réduit la fatigue de l'opérateur.
7.Conception interne: facile à installer, stable et précis avec une structure entièrement fermée pour éviter l'huile, le liquide de refroidissement et les copeaux
Une intrusion.
8Colonne: constituée de pièces moulées de haute qualité avec des guides au sol et durcis, la conception structurelle optimisée soutient facilement l'assemblage.
9.Enveloppe de protection: Les plaques d'acier soudés de haute qualité forment une excellente couverture de protection.
10.Système hydraulique Pression réglée par une soupape de soulagement. Vitesse variable obtenue par une soupape rotative.
11La vitesse principale est réglée par des interrupteurs sur la tête elle-même, une variété de vitesses de rotation est possible.
Les spécifications | Unités | Le TPX-110D | ||
Le moulin à rouleaux | Diamètre | mm | 110 | |
À l'étroit | Le Morse N°.6 | |||
Max. couple | N.m. | 1225 | ||
Poussée axiale maximale | N | 12250 | ||
Réglages de vitesse | - | 22 | ||
Velocité | Rpm | 8 à 1000 | ||
Puissance du moteur principal | kW | 7.5 | ||
Plaque de face | Max. couple | N.m. | 1960 | |
Diamètre | mm | 600 | ||
Velocité | Rpm | 4 à 200 | ||
Réglages de vitesse | - | 18 | ||
Tableau de travail | Les dimensions | mm | 1250*1100 | |
Max. charge | en kg | 5000 | ||
Taille de la fente en T | mm | 22 | ||
Nombre de fentes T | 7 | |||
Plage de traitement | Voyage maximal sur l'axe X | mm | 1600 | |
Voyage maximal sur l'axe Y | mm | 1200 | ||
Voyage maximal de l'axe Z | mm | 1400 | ||
Le moteur doit être équipé d'un système de freinage. | mm | 600 | ||
Le véhicule doit être équipé d'un dispositif de détection de la pollution atmosphérique. | mm | 180 | ||
Angle de rotation de l'axe B | - Je ne sais pas. | 360 | ||
Distance minimale entre le broyeur à broche et la table de travail | mm | 0 | ||
Alimentation pour animaux | Traverse rapide X/Y/Z/W | mm/min | 2500 | |
Plage d'alimentation des axes pour chaque rotation de la broche | mm/rev | 0Je suis désolé.88 | ||
Plage de vitesse ((X) | mm/min | - | ||
Précision | L'écart entre les données de mesure et les données de mesure doit être supérieur ou égal à: | mm | 0.005 | |
Précision de lecture de la mesure linéaire ((axe B) | - Je ne sais pas. | 0.001 | ||
Caractéristiques générales | Dimensions ((L*W*H) | mm | 5028*3359*3079 | |
Poids de la machine | en kg | 14000 | ||
La norme:
MT6 fuseau (110 mm)
Pour les véhicules à moteur électrique
Plaque de face
Porteur d'outils
Lampe de travail
Système de refroidissement
Système hydraulique
Pompes de lubrification
Pompes de lubrification
DRO axis X/Y de NEWALL
Contrôle par PLC MITSUBISHI
Composants électriques portant le marquage CE
Des cloisons de niveau et des boulons de fondation
Outils de fonctionnement
Outils de fonctionnement
Manuel d'utilisation
Facultatif:
La valeur de l'échantillon doit être la même que la valeur de l'échantillon.
L'axe Z de NEWALL DRO
Colonne arrière
Dispositif de tournage et engrenages
