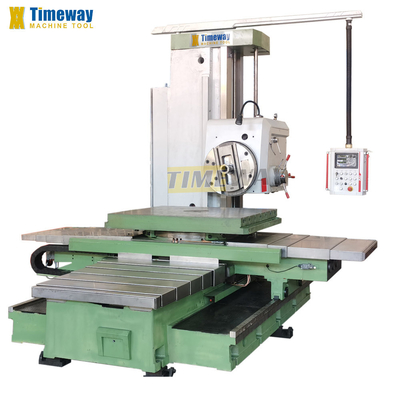

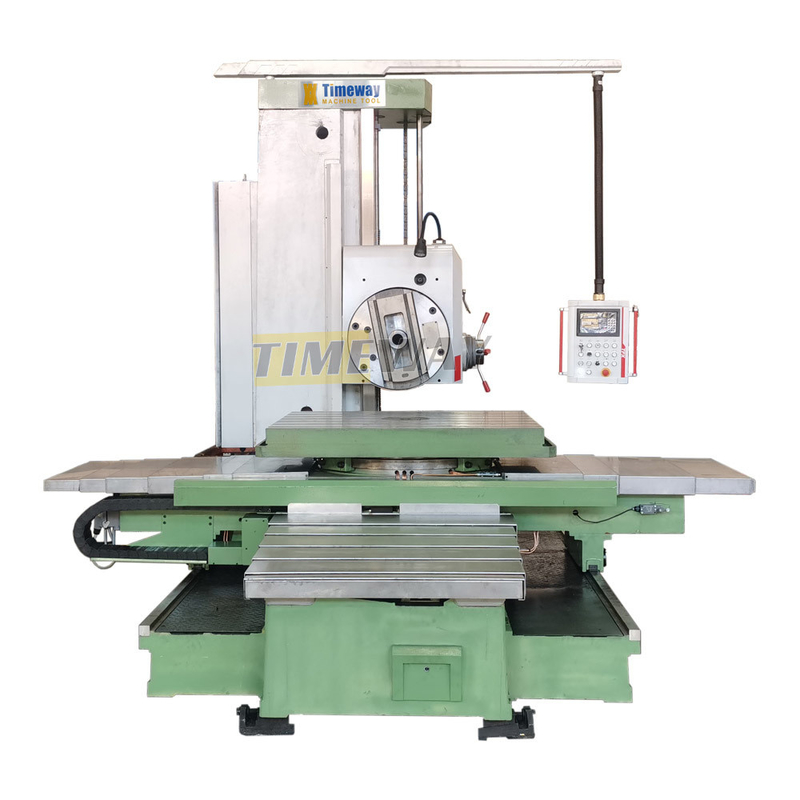

24 heures après le service TPX-110D Display numérique Boring et fraisage machine pour le métal
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timeway/Timac |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $40,000.00/pieces 1-2 pieces |
|
Détail Infomation |
|||
| Taille de la table (mm): | 1250x1100 | Voyage de la table (X) (mm): | 1600 millimètres |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 1200 millimètres | Voyage de la table (Z) (mm): | 1 400 mm |
| Nombre d'axes: | 6 | Max. Table Load (kilogrammes): | 5000 |
| Voyage (axe W) (mm): | 600 mm | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Produit chaud 2024 |
| Garantie des composants de base: | 1 année | Composants de base: | Moteur, moteur, engrenage |
| Précision de positionnement (axe X) mm: | 0.005 | Précision de positionnement (axe Y) mm: | 0.005 |
| Précision de positionnement (axe Z) mm: | 0.005 | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| Puissance du moteur à broche ((kW): | 7.5 | Le type: | Légères |
| Condition: | Nouveau | CNC ou non: | Normalement |
| Dimension ((L*W*H): | 5028 | Poids (T): | 14 T |
| Garantie: | 1 année | Points clés de vente: | Longue durée de vie |
| Industrie concernée: | Travaux d'ateliers, de construction de réparations de machines, énergie et exploitation | Emplacement de la salle d'exposition: | Turquie, Vietnam, Brésil, Pérou, Indonésie, Inde, Mexique, Russie, Corée du Sud, Afrique du Sud, Aus |
| Nom du produit: | Machine de perçage horizontale de haute précision | Modèle: | Le TPX-110D |
| Type de machine: | Machines à percer en rotation | Diamètre de forage: | 110 mm |
| Taille du tableau: | 1250*1100 mm | Service après garantie: | Assistance technique en ligne 24 heures sur 24 |
| Vitesse de la broche: | 8 à 1000 tr/min | Couleur: | Besoin du client |
| Puissance du moteur: | 7.5 kW | Précision: | Haute précision |
Description de produit
Description des produits
Machines de forage et de fraisage horizontaux
Caractéristique
1Spindle de haute qualité:Le mécanisme à trois couches assure une grande précision de rotation et le support à trois points offre une grande rigidité et précision.
2. Mise en page conviviale:Le panneau de fonctionnement suspendu assure un fonctionnement centralisé flexible et pratique.
3- Vue optique précise et stable:Le dispositif de fixation optique 4*90 de la table de travail assure une grande précision de positionnement et une grande précision lors de l'enroulement.
4Électeur hydraulique:Tous les composants mobiles sont équipés d'un verrouillage électro-hydraulique.
5Le lit:Nos moulages de haute qualité sont dotés de guides polies et durcies, renforcés à l'intérieur pour maximiser la rigidité et la stabilité.

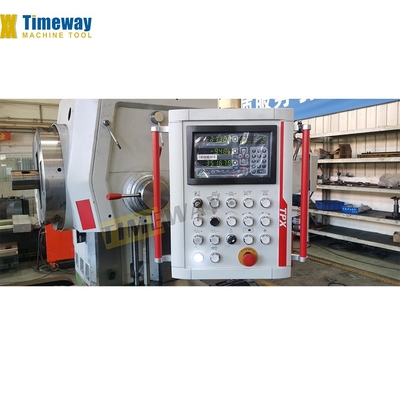

6Panneau de commande:Disponible en suspension ou en bras oscillant, le panneau de commande est facile à utiliser et réduit la fatigue de l'opérateur.
7Conception interne:Facile à installer, stable et précis avec une structure entièrement fermée pour empêcher l'intrusion d'huile, de liquide de refroidissement et de copeaux.
8. Colonne:Fabriqué avec des pièces moulées de haute qualité avec des conduites au sol et durcies, la conception structurelle optimisée soutient facilement l'assemblage.
9- Réservoir de protection:Les plaques d'acier de haute qualité soudées constituent un excellent couvercle de protection.
10Système hydrauliqueLa pression est réglée par une soupape de soulagement, la vitesse variable est obtenue par une soupape rotative.
11. Tête de roulement Vitesse primaireest commandé par des interrupteurs sur le support de tête lui-même, une variété de vitesses de rotation est possible.
2. Mise en page conviviale:Le panneau de fonctionnement suspendu assure un fonctionnement centralisé flexible et pratique.
3- Vue optique précise et stable:Le dispositif de fixation optique 4*90 de la table de travail assure une grande précision de positionnement et une grande précision lors de l'enroulement.
4Électeur hydraulique:Tous les composants mobiles sont équipés d'un verrouillage électro-hydraulique.
5Le lit:Nos moulages de haute qualité sont dotés de guides polies et durcies, renforcés à l'intérieur pour maximiser la rigidité et la stabilité.
6Panneau de commande:Disponible en suspension ou en bras oscillant, le panneau de commande est facile à utiliser et réduit la fatigue de l'opérateur.
7Conception interne:Facile à installer, stable et précis avec une structure entièrement fermée pour empêcher l'intrusion d'huile, de liquide de refroidissement et de copeaux.
8. Colonne:Fabriqué avec des pièces moulées de haute qualité avec des conduites au sol et durcies, la conception structurelle optimisée soutient facilement l'assemblage.
9- Réservoir de protection:Les plaques d'acier de haute qualité soudées constituent un excellent couvercle de protection.
10Système hydrauliqueLa pression est réglée par une soupape de soulagement, la vitesse variable est obtenue par une soupape rotative.
11. Tête de roulement Vitesse primaireest commandé par des interrupteurs sur le support de tête lui-même, une variété de vitesses de rotation est possible.
Spécification
Les spécifications | Unités | Le TPX-110B | Le TPX-110C | Le TPX-110D | ||
Le moulin à rouleaux | Diamètre | mm | 110 | 110 | 110 | |
À l'étroit | Le Morse N°.6 | Le Morse N°.6 | Le Morse N°.6 | |||
Max. couple | N.m. | 1225 | 1225 | 1225 | ||
Poussée axiale maximale | N | 12250 | 12250 | 12250 | ||
Réglages de vitesse | - | 22 | 22 | 22 | ||
Velocité | Rpm | 8 à 1000 | 8 à 1000 | 8 à 1000 | ||
Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 | ||
Plaque de face | Max. couple | N.m. | 1960 | 1960 | 1960 | |
Diamètre | mm | 600 | 600 | 600 | ||
Velocité | Rpm | 4 à 200 | 4 à 200 | 4 à 200 | ||
Réglages de vitesse | - | 18 | 18 | 18 | ||
Tableau de travail | Les dimensions | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. charge | en kg | 5000 | 5000 | 5000 | ||
Taille de la fente en T | mm | 22 | 22 | 22 | ||
Nombre de fentes T | 7 | 7 | 7 | |||
Plage de traitement | Voyage maximal sur l'axe X | mm | 900 | 1250 | 1600 | |
Voyage maximal sur l'axe Y | mm | 900 | 900 | 1200 | ||
Voyage maximal de l'axe Z | mm | 1400 | 1400 | 1400 | ||
Le moteur doit être équipé d'un système de freinage. | mm | 600 | 600 | 600 | ||
Le véhicule doit être équipé d'un dispositif de détection de la pollution atmosphérique. | mm | 180 | 180 | 180 | ||
Angle de rotation de l'axe B | - Je ne sais pas. | 360 | 360 | 360 | ||
Distance minimale entre le broyeur à broche et la table de travail | mm | 0 | 0 | 0 | ||
Alimentation pour animaux | Traverse rapide X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Plage d'alimentation des axes pour chaque rotation de la broche | mm/rev | 0Je suis désolé.88 | 0Je suis désolé.88 | 0Je suis désolé.88 | ||
Plage de vitesse ((X) | mm/min | - | - | - | ||
Précision | L'écart entre les données de mesure et les données de mesure doit être supérieur ou égal à: | mm | 0.005 | 0.005 | 0.005 | |
Précision de lecture de la mesure linéaire ((axe B) | - Je ne sais pas. | 0.001 | 0.001 | 0.001 | ||
Caractéristiques générales | Dimensions ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Poids de la machine | en kg | 11500 | 13000 | 14000 | ||
Les accessoires
MT6 fuseau (110 mm) Pour les véhicules à moteur électrique Plaque de face Porteur d'outils Lampe de travail Système hydraulique Pompes de lubrification DRO axis X/Y de NEWALL Contrôle par PLC MITSUBISHI Composants électriques portant le marquage CE Des cloisons de niveau et des boulons de fondation Outils de fonctionnement Manuel d'utilisation | La valeur de l'échantillon doit être la même que la valeur de l'échantillon. L'axe Z de NEWALL DRO Colonne arrière Dispositif de tournage et engrenages |

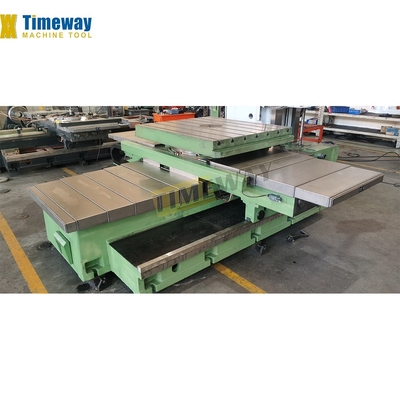

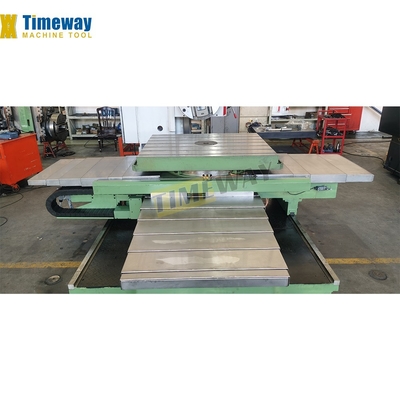

Des images détaillées
Un guichet unique
Vous pouvez cliquer sur l'image pour voir les produits qui vous intéressent.
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
Vous voulez en savoir plus sur ce produit
