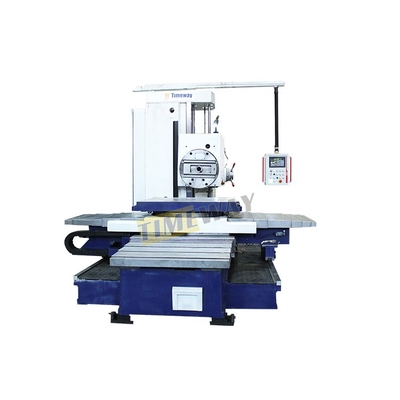

Machine de forage et de fraisage horizontale CNC normale avec système de commande à 6 axes
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | timeway |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $89,655.00/sets >=1 sets |
|
Détail Infomation |
|||
| Taille de la table (mm): | 1250*1100 | Voyage de la table (X) (mm): | 1600 millimètres |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 1200 millimètres | Voyage de la table (Z) (mm): | 1 400 mm |
| Nombre d'axes: | 6 | Max. Table Load (kilogrammes): | 5 000 kg |
| Voyage (axe W) (mm): | 600 mm | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Nouveau produit 2020 |
| Garantie des composants de base: | 1 année | Composants de base: | PLC, moteur, roulement, boîte de vitesses, engrenage |
| Précision de positionnement (axe X) mm: | 0.005 | Précision de positionnement (axe Y) mm: | 0.005 |
| Précision de positionnement (axe Z) mm: | 0.005 | Nombre de broches: | Unique |
| Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion | Puissance du moteur à broche ((kW): | 7.5 |
| Le type: | Légères | Condition: | Nouveau |
| CNC ou non: | Normalement | Voltage: | Personnaliser |
| Dimension ((L*W*H): | 5028 x 3359 x 3079 mm | Poids (T): | 14 T |
| Garantie: | 1 année | Points clés de vente: | Durabilité |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, magasins d'aliments, éner | Emplacement de la salle d'exposition: | Égypte, Canada, Turquie, Royaume-Uni, États-Unis, Italie, France, Allemagne |
| Nom: | aléseuse horizontale | Nom du produit: | Outil de machine ennuyeux |
| Modèle: | Le TPX-110D | Type de machine: | Structure horizontale |
| Précision: | Haute précision | Le mot clé: | Borrage et fraisage |
| Couleur: | personnalisé | Les fonctions: | Haute efficacité |
| Délai de livraison: | Dans les 15 jours | ||
Description de produit
Description du produit
Machines de forage et de fraisage horizontaux
Les fraiseuses horizontales classiques sont particulièrement adaptées pour le fraisage des pièces brutes et de finition ainsi que pour le fraisage des pièces de grande, moyenne et boîte.Ils excellent à creuser des trous à l'intérieur., tournage cylindrique et rainures par alimentation radiale du repose-glisse de la plaque face.la rotation de la table de travail utilise un dispositif de positionnement optique de 4x90° adapté aux besoins de précision d'usinage de gros chiffre d'affaires de pièceLe système de mesure de précision DRO répond aux exigences de la coordonnée et de la ligne de la pièce.
Spécification
Les spécifications | Unités | Le TPX-110B | Le TPX-110C | Le TPX-110D | ||
Le moulin à rouleaux | Diamètre | mm | 110 | 110 | 110 | |
À l'étroit | Le Morse N°.6 | Le Morse N°.6 | Le Morse N°.6 | |||
Max. couple | N.m. | 1225 | 1225 | 1225 | ||
Poussée axiale maximale | N | 12250 | 12250 | 12250 | ||
Réglages de vitesse | - | 22 | 22 | 22 | ||
Velocité | Rpm | 8 à 1000 | 8 à 1000 | 8 à 1000 | ||
Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 | ||
Plaque de face | Max. couple | N.m. | 1960 | 1960 | 1960 | |
Diamètre | mm | 600 | 600 | 600 | ||
Velocité | Rpm | 4 à 200 | 4 à 200 | 4 à 200 | ||
Réglages de vitesse | - | 18 | 18 | 18 | ||
Tableau de travail | Les dimensions | mm | 1100*960 | 1100*960 | 1250*1100 | |
Max. charge | en kg | 5000 | 5000 | 5000 | ||
Taille de la fente en T | mm | 22 | 22 | 22 | ||
Nombre de fentes T | 7 | 7 | 7 | |||
Plage de traitement | Voyage maximal sur l'axe X | mm | 900 | 1250 | 1600 | |
Voyage maximal sur l'axe Y | mm | 900 | 900 | 1200 | ||
Voyage maximal de l'axe Z | mm | 1400 | 1400 | 1400 | ||
Le moteur doit être équipé d'un système de freinage. | mm | 600 | 600 | 600 | ||
Le véhicule doit être équipé d'un dispositif de détection de la pollution atmosphérique. | mm | 180 | 180 | 180 | ||
Angle de rotation de l'axe B | - Je ne sais pas. | 360 | 360 | 360 | ||
Distance minimale entre le broyeur à broche et la table de travail | mm | 0 | 0 | 0 | ||
Alimentation pour animaux | Traverse rapide X/Y/Z/W | mm/min | 2500 | 2500 | 2500 | |
Plage d'alimentation des axes pour chaque rotation de la broche | mm/rev | 0Je suis désolé.88 | 0Je suis désolé.88 | 0Je suis désolé.88 | ||
Plage de vitesse ((X) | mm/min | - | - | - | ||
Précision | L'écart entre les données de mesure et les données de mesure doit être supérieur ou égal à: | mm | 0.005 | 0.005 | 0.005 | |
Précision de lecture de la mesure linéaire ((axe B) | - Je ne sais pas. | 0.001 | 0.001 | 0.001 | ||
Caractéristiques générales | Dimensions ((L*W*H) | mm | 4910*2454*2750 | 4910*2870*2750 | 5028*3359*3079 | |
Poids de la machine | en kg | 11500 | 13000 | 14000 | ||
Détails des accessoires:
Accessoires standard | Accessoires facultatifs |
MT6 fuseau (110 mm) Pour les véhicules à moteur électrique Plaque de face Porteur d'outils Lampe de travail Système hydraulique Pompes de lubrification DRO axis X/Y de NEWALL Contrôle par PLC MITSUBISHI Composants électriques portant le marquage CE Des cloisons de niveau et des boulons de fondation Outils de fonctionnement Manuel d'utilisation | La valeur de l'échantillon doit être la même que la valeur de l'échantillon. L'axe Z de NEWALL DRO Colonne arrière Dispositif de tournage et engrenages |

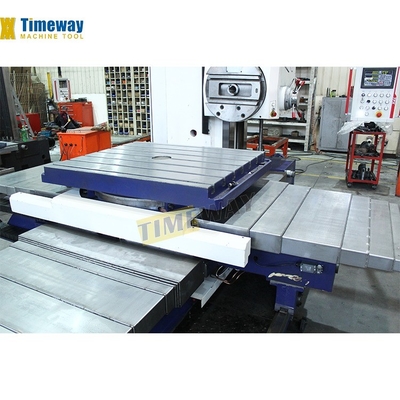

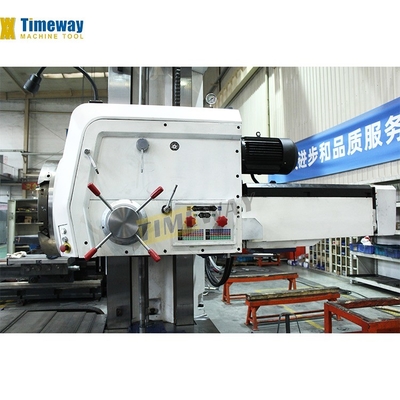

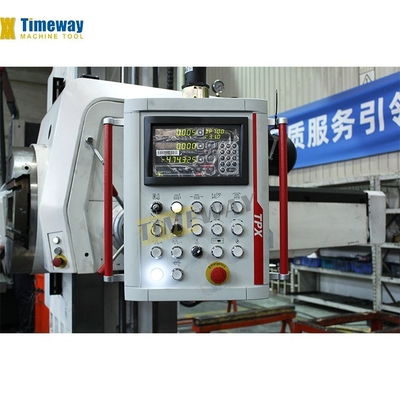

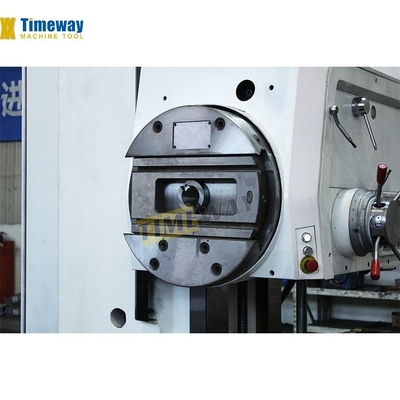

Détails de la machine
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Un guichet unique
Vous pouvez cliquer sur l'image pour voir les produits qui vous intéressent.
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
