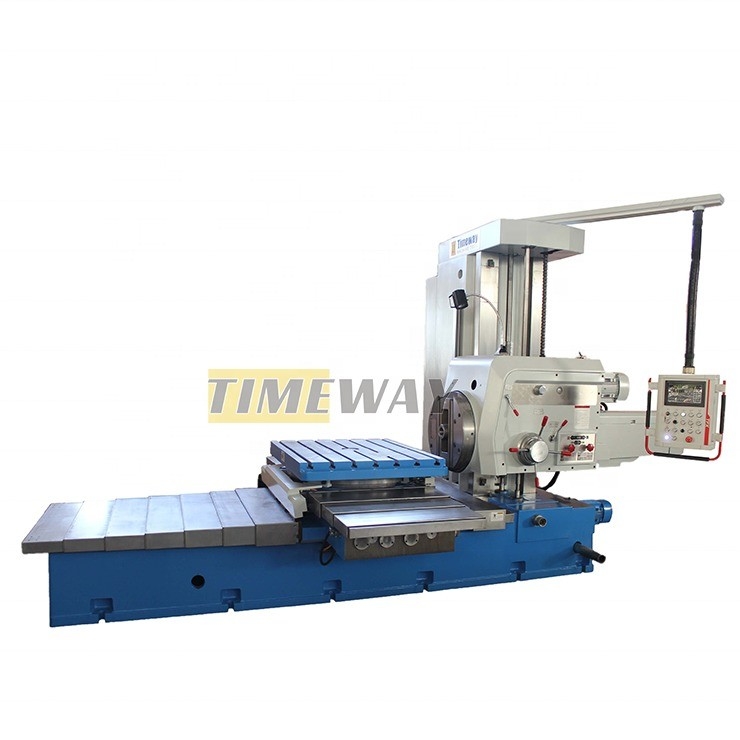

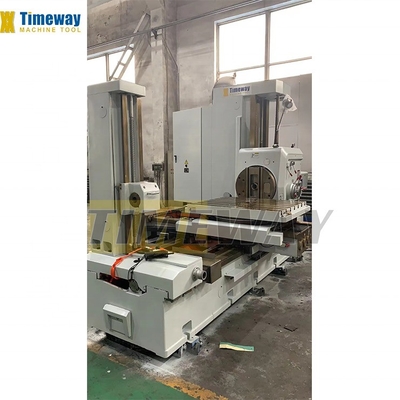

5000 mm Voyage horizontal de forage et de fraisage machine avec table de configuration à rotation manuelle
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timeway |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $31,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Taille de la table (mm): | 1320*1010 | Voyage de la table (X) (mm): | 1200 millimètres |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 900 mm | Voyage de la table (Z) (mm): | 1300 millimètres |
| Nombre d'axes: | 4 | Max. Table Load (kilogrammes): | 5 000 kg |
| Voyage (axe W) (mm): | 5000 millimètres | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Produit ordinaire |
| Garantie des composants de base: | 1 année | Composants de base: | Boîte de vitesses, récipient sous pression |
| Précision de positionnement (axe X) mm: | 0.03 | Précision de positionnement (axe Y) mm: | 0.03 |
| Précision de positionnement (axe Z) mm: | 0.03 | Nombre de broches: | 4 |
| Région de vitesse de la broche ((rpm): | Le nombre de tours de roulement | Puissance du moteur à broche ((kW): | 15 kW |
| Le type: | Légères | Condition: | Nouveau |
| CNC ou non: | Normalement | Voltage: | 220 ou 380 |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 12,5 t |
| Garantie: | 1 année | Points clés de vente: | Multifonctionnel |
| Industrie concernée: | Magasins de vêtements, Usine d'alimentation et de boissons | Emplacement de la salle d'exposition: | Canada, France, Allemagne, Indonésie, Thaïlande, Maroc |
| Capacité de forage: | 60 | Le diamètre du contrebois (max.): | 240 |
| Le diamètre de fonctionnement de la glissière face à face (max.): | 720 | Taille du tableau: | 1320*1010 |
| Capacité de charge de la table: | 5000 | Distance entre le centre de la broche et la table: | 5 à 905 |
| Nombre de fentes en T: | 7 | Fentes en T, largeur: | 22 |
| Des fentes en T, espacement: | 1255 | Plage de rotation de la table: | 4*90 |
Description de produit
Description des produits
Caractéristiques:
Les fraiseuses horizontales classiques sont particulièrement adaptées pour le fraisage des pièces brutes et de finition ainsi que pour le fraisage des pièces de grande, moyenne et boîte.Ils excellent à creuser des trous à l'intérieur., tournage cylindrique et rainures par alimentation radiale du repose-glisse de la plaque face.la rotation de la table de travail utilise un dispositif de positionnement optique de 4x90° adapté aux besoins de précision d'usinage de gros chiffre d'affaires de pièceLe système de mesure de précision DRO répond aux exigences de la coordonnée et de la ligne de la pièce.
Les spécifications | Unités | Le TPX-110B | ||
Le moulin à rouleaux | Diamètre | mm | 110 | |
À l'étroit | Le Morse N°.6 | |||
Max. couple | N.m. | 1225 | ||
Poussée axiale maximale | N | 12250 | ||
Réglages de vitesse | - | 22 | ||
Velocité | Rpm | 8 à 1000 | ||
Puissance du moteur principal | kW | 7.5 | ||
Plaque de face | Max. couple | N.m. | 1960 | |
Diamètre | mm | 600 | ||
Velocité | Rpm | 4 à 200 | ||
Réglages de vitesse | - | 18 | ||
Tableau de travail | Les dimensions | mm | 1100*960 | |
Max. charge | en kg | 5000 | ||
Taille de la fente en T | mm | 22 | ||
Nombre de fentes T | 7 | |||
Plage de traitement | Voyage maximal sur l'axe X | mm | 900 | |
Voyage maximal sur l'axe Y | mm | 900 | ||
Voyage maximal de l'axe Z | mm | 1400 | ||
Le moteur doit être équipé d'un système de freinage. | mm | 600 | ||
Le véhicule doit être équipé d'un dispositif de détection de la pollution atmosphérique. | mm | 180 | ||
Angle de rotation de l'axe B | - Je ne sais pas. | 360 | ||
Distance minimale entre le broyeur à broche et la table de travail | mm | 0 | ||
Alimentation pour animaux | Traverse rapide X/Y/Z/W | mm/min | 2500 | |
Plage d'alimentation des axes pour chaque rotation de la broche | mm/rev | 0Je suis désolé.88 | ||
Plage de vitesse ((X) | mm/min | - | ||
Précision | L'écart entre les données de mesure et les données de mesure doit être supérieur ou égal à: | mm | 0.005 | |
Précision de lecture de la mesure linéaire ((axe B) | - Je ne sais pas. | 0.001 | ||
Caractéristiques générales | Dimensions ((L*W*H) | mm | 4910*2454*2750 | |
Poids de la machine | en kg | 11500 | ||
- MT6 fuseau (110 mm) - fuseau métrique 80 (130 mm) - Plaque face à face - Porteur d'outil ennuyeux - Lampe de travail - Système de refroidissement - Système hydraulique - Pompes de lubrification - NEWALL axe X/Y DRO - Le contrôle du PLC MITSUBISHI - Composants électriques avec marque CE - Coudes de niveau et boulons de fondation - Outils d'exploitation - Manuel d'utilisation | - ISO50 (7:24) fuseau - NEWALL axe Z DRO - La colonne arrière. - Appareil de tournage et engrenages |
