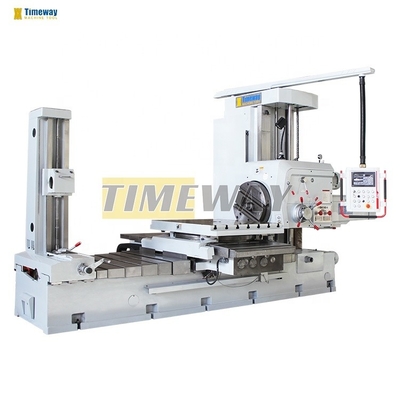

Poids maximal de chargement de 5000 kg Machine de fraisage et de forage horizontale DRO de haute précision
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | Le TPX-110B |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $60,000.00/sets >=1 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 900 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 900 | Voyage de la table (Z) (mm): | 1400 |
| Taper à fuseau: | Autres | Région de vitesse de la broche ((rpm): | 8 - 1000 tours par heure |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 7.5 |
| Voltage: | 220V/380V/400V | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (kg): | 11500 | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit chaud 2019 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Diamètre de la broche: | 110 mm |
| Max. couple de la broche: | 1225 N.m. | Gamme de vitesse d'axe: | 8 à 1000 tr/min |
| Étapes de vitesse de la broche: | 22 étapes | le couple de la tête face au sol max.: | 1960 N.m. |
| Diamètre de tête de revêtement: | 600 mm | face à la tête: | 4 à 200 tours par minute |
| poids maximal de chargement sur la table: | 5 000 kg | vitesse d'alimentation rapide (X/Y/Z/W): | Pour les véhicules à moteur: |
| Poids de la machine: | 11500kg | Nombre d'axes: | 5 |
| Condition: | Nouveau | Emplacement de la salle d'exposition: | Corée du Sud, Chili, Émirats arabes unis, Colombie, Ukraine, Malaisie, Canada, Turquie, Royaume-Uni, |
| Composants de base: | Incidence, moteur, boîte de vitesse | Voyage de Tableau (millimètres): | Pour les appareils électroniques |
| Année: | 2021 | Industrie concernée: | Fabrication, énergie et mines, autres |
Description de produit
Description des produits
Caractéristiques:
1Cette série de machines de forage et de fraisage horizontales à lecture numérique sont des machines-outils universelles qui peuvent être adaptées à la coulée, à l'acier et aux pièces non ferreuses.Les opérations comprennent le forageLa plaque de face peut être alimentée radiellement, ce qui permet à la machine de percer des trous de grande taille.,Cette série de machines peut être utilisée dans les industries de l'énergie, de la métallurgie, de l'exploitation minière, des machines, militaires, etc.
2Le fuseau a 3 points de support et une bonne rigidité. Le traitement à l'azote est utilisé sur la surface principale, ce qui permet au fuseau d'avoir une dureté élevée et une longue durée de vie.
3. Le fuseau et le changement de vitesse d'alimentation adoptent une vanne rotative manuelle dans la tête et une pré-sélection hydraulique, ce qui est pratique pour le fonctionnement.
2Le fuseau a 3 points de support et une bonne rigidité. Le traitement à l'azote est utilisé sur la surface principale, ce qui permet au fuseau d'avoir une dureté élevée et une longue durée de vie.
3. Le fuseau et le changement de vitesse d'alimentation adoptent une vanne rotative manuelle dans la tête et une pré-sélection hydraulique, ce qui est pratique pour le fonctionnement.
4La distribution du mouvement et le serrage du mouvement vertical de la tête, le mouvement longitudinal et transversal de la table de travail et le mouvement rotatif adoptent tous un contrôle automatique et un fonctionnement centralisé.qui permettent d'économiser du temps et des efforts, rendant également la machine pratique et fiable à utiliser.
5La table de travail est équipée d'un dispositif de positionnement optique de 4x90°, qui assure une grande précision.
Spécification | Unité | Le TPX-110B | Le TPX-110C | Le TPX-110D | Le TPX-130B | TPX-130C |
Le moulin à rouleaux | ||||||
Diamètre de la broche | mm | 110 | 110 | 110 | 130 | 130 |
Tone de la broche | - | MT6 | MT6 | MT6 | Le nombre de personnes concernées | Le nombre de personnes concernées |
Max. couple de la broche | N.m. | 1225 | 1225 | 1225 | 3136 | 3136 |
Max. poussée de la broche | N | 12250 | 12250 | 12250 | 31360 | 31360 |
Étapes de vitesse de la broche | - | 22 | 22 | 22 | 24 | 24 |
Plage de vitesse de la broche | Rpm | 8 à 1000 | 8 à 1000 | 8 à 1000 | 4 à 800 | 4 à 800 |
Puissance du moteur principal | - | 7.5 | 7.5 | 7.5 | 15 | 15 |
Face à la tête | ||||||
Max. couple de la tête face au sol | N.m. | 1960 | 1960 | 1960 | 4900 | 4900 |
Diamètre de la tête face au sol | mm | 600 | 600 | 600 | 750 | 750 |
Plage de vitesse de la tête face | Rpm | 4 à 200 | 4 à 200 | 4 à 200 | 2.5 à 125 | 2.5 à 125 |
Faisant face à la vitesse de la tête | - | 18 | 18 | 18 | 18 | 18 |
Tableau | ||||||
Taille de la table | mm | Le nombre d'échantillons | Le nombre d'échantillons | Le nombre d'échantillons | Le nombre d'échantillons | Pour les appareils électroniques |
Capacité de chargement maximale sur table | en kg | 5000 | 5000 | 5000 | 8000 | 10000 |
Taille de la fente en T | mm | 22 | 22 | 22 | 28 | 28 |
Nombre de fentes T | - | 7 | 7 | 7 | 9 | 11 |
Portée de travail | ||||||
Voyage par axe X | mm | 900 | 1250 | 1600 | 1600 | 2000 |
Voyage par axe Y | mm | 900 | 900 | 1200 | 1400 | 1800 |
Voyage par axe Z | mm | 1400 | 1400 | 1400 | 2000 | 2000 |
Voyage par axe W (fuseau) | mm | 600 | 600 | 600 | 900 | 900 |
Voyage dans l'axe U (voyage face à la glissière) | mm | 180 | 180 | 180 | 250 | 250 |
Angle de rotation de l'axe B (tableau) | - Je ne sais pas. | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) | 360° (4x90°) |
Distance entre le centre de la broche et la table de travail | mm | 0 à 900 | 0 à 900 | 0 à 900 | 0 à 900 | 0 à 900 |
Plage d'aliments | ||||||
Région d'alimentation rapide (X/Y/Z/W) | mm/min | 2500 | 2500 | 2500 | 2500 | 2500 |
Plage de vitesse des axes/rotation de la broche (X/Y/Z/W) | mm/rev | 0Je suis désolé.88 | 0Je suis désolé.88 | 0Je suis désolé.88 | 0.05-8/0.01-2 | 0.05-8/0.01-2 |
Précision | ||||||
Résultats de la mesure (X/Y/Z) | mm | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
La précision de lecture de la mesure (axe B) | - Je ne sais pas. | 00,001° | 00,001° | 00,001° | 00,001° | 00,001° |
Autres | ||||||
Dimensions globales (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | 5028 x 3359 x 3079 | 6995 x 3647 x 3442 | Pour les appareils à commande numérique |
Poids de la machine | en kg | 11500 | 13000 | 14000 | 24000 | 28000 |
- MT6 fuseau (110 mm) - fuseau métrique 80 (130 mm) - Plaque face à face - Porteur d'outil ennuyeux - Lampe de travail - Système de refroidissement - Système hydraulique - Pompes de lubrification - NEWALL axe X/Y DRO - Le contrôle du PLC MITSUBISHI - Composants électriques avec marque CE - Coudes de niveau et boulons de fondation - Outils d'exploitation - Manuel d'utilisation | - fuseau ISO (7:24) - NEWALL axe Z DRO - La colonne arrière. - Appareil de tournage et engrenages |
Le lit
Notre coulée de haute qualité est dotée de conduites polies et durcies.
maximiser la rigidité et la stabilité.
Panneau de commande
Disponible en suspension ou en bras de balancement, le
le panneau de commande est facile à utiliser et réduit l'opérateur
Je suis fatigué.
Tableau
La table tourne à 360°, 1100x960mm
fraisage de pièces de travail de poids inférieur ou égal à 5 tonnes.
Colonne arrière
comme accessoire optionnel, une barre de perçage auxiliaire,
Il est important de faire des trous profonds et de maintenir la coaxialité.
Colonne
Fabriqués à partir de pièces moulées de haute qualitéLa conception structurelle optimisée soutient facilement l'assemblage.

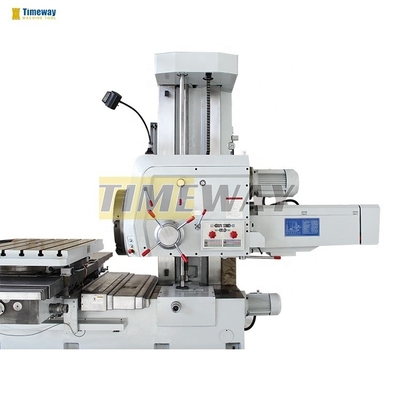

Les têtes de bétail
La vitesse primaire est réglée par des interrupteurs sur la tête de roulement elle-même, une variété de vitesses de rotation est possible.
Spindle et plaque face
Plaque face et broche de forage avec différentes gammes de vitesses spécifiques à la tâche selon les différentsles fonctions.
Système hydraulique
La pression est réglée par une soupape de soulagement, la vitesse variable est obtenue par une soupape rotative.
