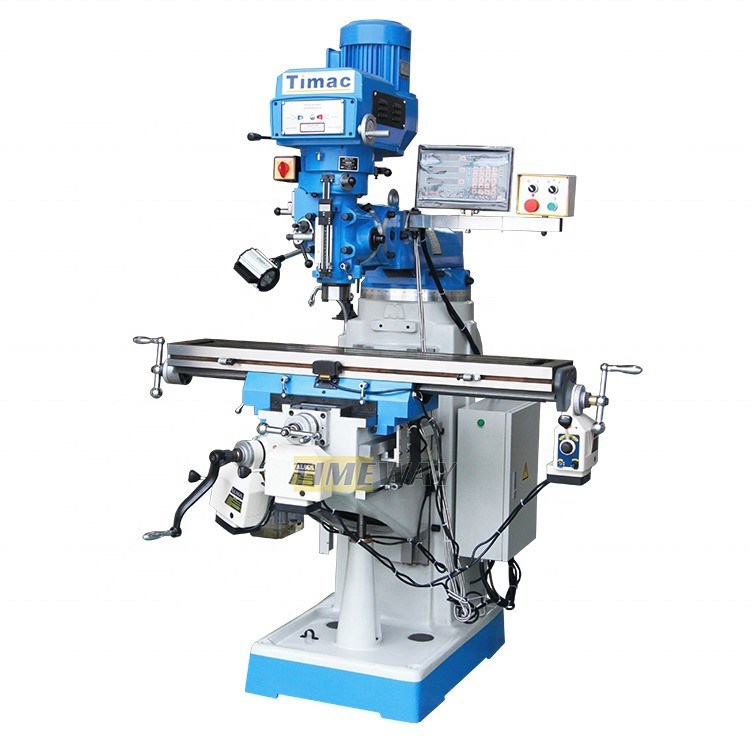

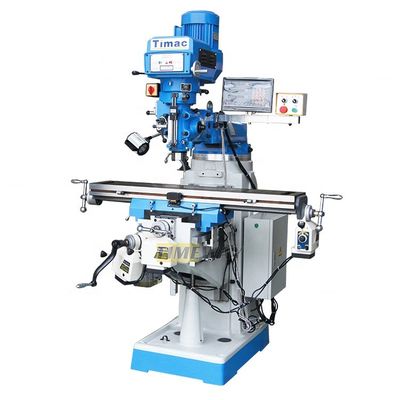

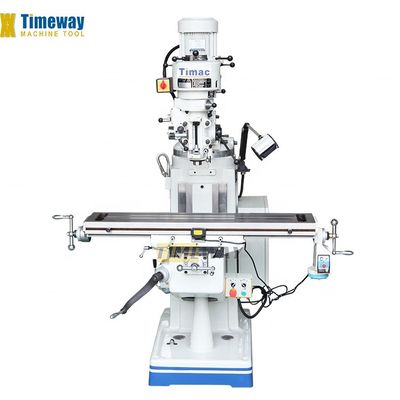

Machine de fraisage à tourelle de haute précision avec spindle ISO50 et poids de 1060 kg
Détails sur le produit:
| Lieu d'origine: | SHN |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | M230B |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $4,800.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 610 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 310 | Voyage de la table (Z) (mm): | 390 |
| Taper à fuseau: | ISO50 | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| Le type: | Générale | Puissance du moteur à broche ((kW): | 11 |
| Voltage: | 380V ou d'autres | Dimension ((L*W*H): | Le nombre de pièces de rechange doit être égal à: |
| Poids (kg): | 1060 | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Type de commercialisation: | Nouveau produit 2020 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Taille du tableau: | 230 x 1067 mm |
| Voyage longitudinal (X): | 610 MILLIMÈTRES | Voyage croisé (Y): | 310 mm |
| Voyage vertical (Z): | 390 mm | L'ouverture en T (nombre/largeur): | 3/16 mm |
| RAM Travel: | 315 millimètres | Distance de la broche à la table: | 0 à 350 mm |
| Taper à fuseau: | R8 | Dimension de paquet: | Le nombre de pièces de rechange doit être égal à: |
| Poids brut: | 1060 kilogrammes | Nombre d'axes: | 3 |
| Condition: | Nouveau | Industrie concernée: | Fabrication, travaux de construction |
| Emplacement de la salle d'exposition: | Égypte, Pérou, Arabie saoudite, Russie, Espagne | Composants de base: | Moteur, moteur |
| Voyage de Tableau (millimètres): | 230x1067 | Année: | Nouveau |
| Port: | Port de Chine | ||
Description de produit
Description des produits
1. Ces fraiseuses universelles robustes et stables sont idéales pour le forage et le fraisage de pièces simples à difficiles dans la production de pièces individuelles, l'atelier de réparation, la formation, etc.
2- coulée intégrée de base et de colonne, pour une meilleure verticalité et stabilité.
3Le lit, le genou, la voie de guidage de la table et la surface de la table sont éteints à haute fréquence et poli avec précision, avec une dureté HRC45.
4La voie de guidage sur la selle est revêtue d'un matériau portable TF, qui assure la stabilité de la précision de la machine.
5Les fentes en T ne s'étendent pas jusqu'à l'extrémité de la table, ce qui la rend très rigide et de longue durée de vie; les deux côtés de la fente centrale en T ont été polies avec une grande précision linéaire et d'orientation.
6La table de travail dispose d'une grande zone de serrage et élargit la taille de la table de travail au choix des clients.
7. pour les différents modèles de machines, tête de fraise avec broche standard à poulie à étape à 16 vitesses entraînée par un moteur de 3 ch/5 ch, diamètre de broche jusqu'à 100 mm (uniquement pour le moteur de 5 ch).
8Toutes les fraiseuses sont également disponibles avec une tête de fraise sans pas ou une tête de fraise à onduleur en option, une vitesse de fuseau réglable sans pas avec un frein mécanique à fuseau.

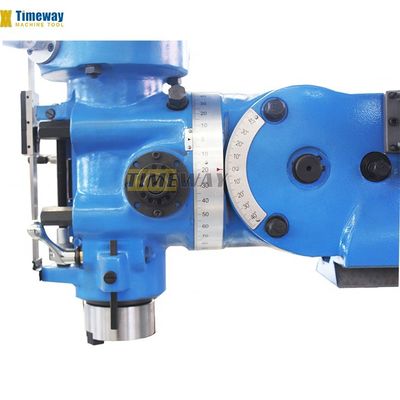

9. La tête de fraise universelle peut être tournée par ram sur la colonne, inclinée ±45° d'avant en arrière, pivotée ±90° de gauche à droite; mais l'utilisateur peut choisir une structure fixe sans inclination de ±45° pour une forte intensité de coupe.
10L'axe X adopte des voies de guidage à double queue de colombe; l'axe Y et l'axe Z adoptent des voies de guidage à double queue de colombe ou des voies de guidage rectangulaires.

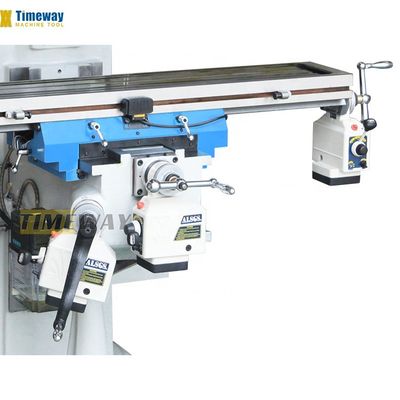

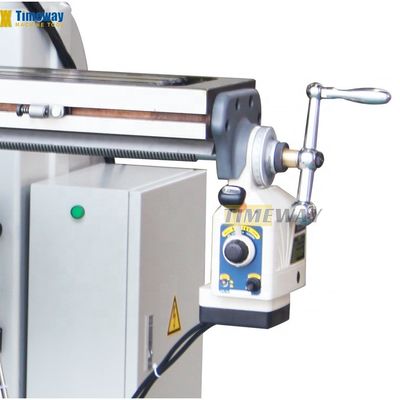

11. L'axe X/Y/Z peut être équipé en option d'un chargeur électronique pour l'alimentation automatique, l'axe Z peut également adopter un moteur de levage à grande vitesse pour un levage rapide.
12La broche est enduite de chrome et dispose d'un arrêt de profondeur micrométrique pour la coupe automatique de l'alimentation des plumes.
13Système de lubrification standard pour toutes les voies de guidage; dispositif de refroidissement puissant inclus dans la base de la machine.

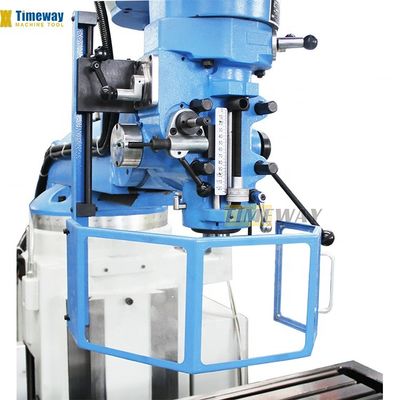

14- Garde à broche, garde de table, lecture numérique à 2/3 axes, barre de tirage d'air, tête de fente sont optionnels.
2- coulée intégrée de base et de colonne, pour une meilleure verticalité et stabilité.
3Le lit, le genou, la voie de guidage de la table et la surface de la table sont éteints à haute fréquence et poli avec précision, avec une dureté HRC45.
4La voie de guidage sur la selle est revêtue d'un matériau portable TF, qui assure la stabilité de la précision de la machine.
5Les fentes en T ne s'étendent pas jusqu'à l'extrémité de la table, ce qui la rend très rigide et de longue durée de vie; les deux côtés de la fente centrale en T ont été polies avec une grande précision linéaire et d'orientation.
6La table de travail dispose d'une grande zone de serrage et élargit la taille de la table de travail au choix des clients.
7. pour les différents modèles de machines, tête de fraise avec broche standard à poulie à étape à 16 vitesses entraînée par un moteur de 3 ch/5 ch, diamètre de broche jusqu'à 100 mm (uniquement pour le moteur de 5 ch).
8Toutes les fraiseuses sont également disponibles avec une tête de fraise sans pas ou une tête de fraise à onduleur en option, une vitesse de fuseau réglable sans pas avec un frein mécanique à fuseau.
9. La tête de fraise universelle peut être tournée par ram sur la colonne, inclinée ±45° d'avant en arrière, pivotée ±90° de gauche à droite; mais l'utilisateur peut choisir une structure fixe sans inclination de ±45° pour une forte intensité de coupe.
10L'axe X adopte des voies de guidage à double queue de colombe; l'axe Y et l'axe Z adoptent des voies de guidage à double queue de colombe ou des voies de guidage rectangulaires.
11. L'axe X/Y/Z peut être équipé en option d'un chargeur électronique pour l'alimentation automatique, l'axe Z peut également adopter un moteur de levage à grande vitesse pour un levage rapide.
12La broche est enduite de chrome et dispose d'un arrêt de profondeur micrométrique pour la coupe automatique de l'alimentation des plumes.
13Système de lubrification standard pour toutes les voies de guidage; dispositif de refroidissement puissant inclus dans la base de la machine.
14- Garde à broche, garde de table, lecture numérique à 2/3 axes, barre de tirage d'air, tête de fente sont optionnels.
Spécification | Unité | M230A | M2330B | |
Taille de la table | mm | Le nombre de fois où les données sont utilisées. | Le nombre de fois où les données sont utilisées. | |
Voyage longitudinal (X) | mm | 670/850 | 610/790 | |
Voyage croisé (Y) | mm | 310 | 310 | |
Voyage vertical (Z) | mm | 390 | 390 | |
L'ouverture en T (nombre/largeur) | mm | 3/16 | 3/16 | |
Voyage du bélier | mm | 315 | 315 | |
Distance de la broche à la table | mm | 0 à 350 | 0 à 350 | |
Tone de la broche | - | R8 (facultatif : ISO30/ISO40) | R8 (facultatif : ISO30/ISO40) | |
Voyage par plume de broche | mm | 127 | 127 | |
Vitesse du fuseau | Rpm | 16 étapes, 50 Hz: 65-4500/60 Hz: 80-5440 (facultatif: variable 60-4200) | ||
Alimentation automatique par plume à broche | mm/r | 0Je ne sais pas.152 | 0Je ne sais pas.152 | |
Puissance du moteur principal | kW | 2.2 | 2.2 | |
Angle de rotation de la tête du moulin | - Je ne sais pas. | ± 90° | ± 90° | |
Angle d'inclinaison de la tête du moulin | - Je ne sais pas. | ± 45° | ± 45° | |
Dimension du colis | mm | Le nombre de pièces de rechange doit être égal à: | Le nombre de pièces de rechange doit être égal à: | |
Poids brut (un) | en kg | 1000 | 1060 | |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
