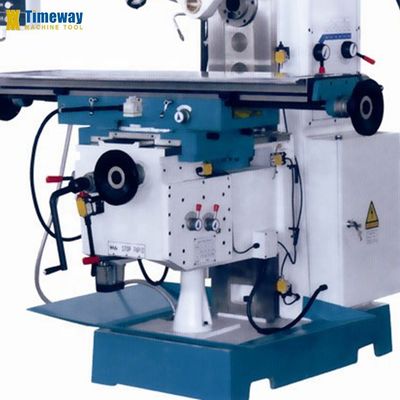

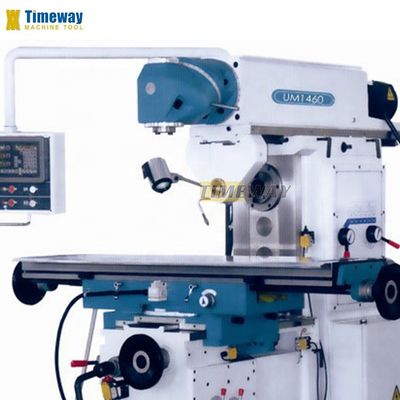

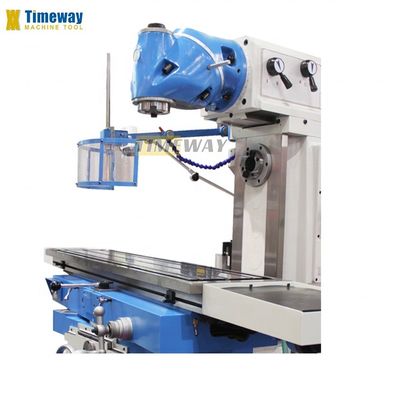

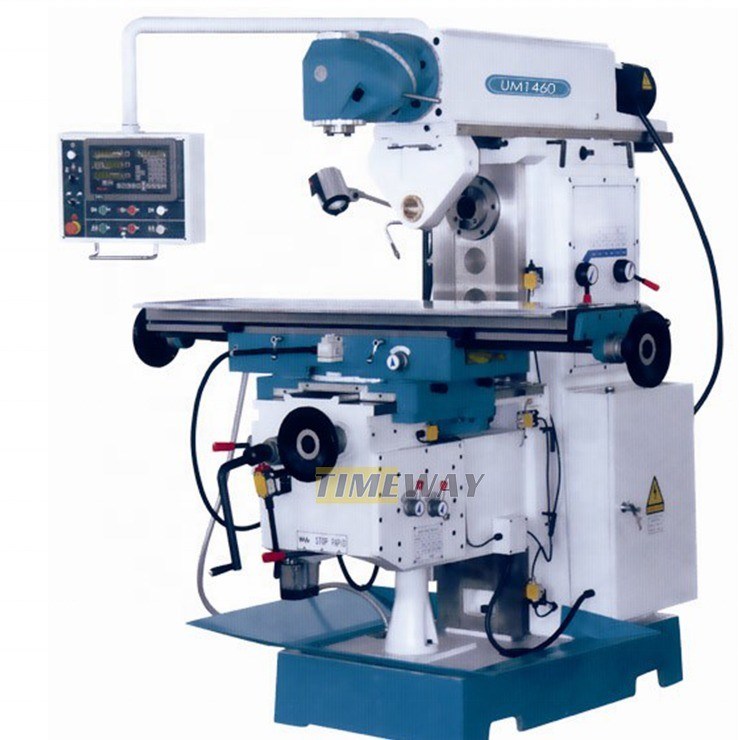

Machine de fraisage universelle de type genou 2220x1660x2020 Modèle et tourelle à tête pivotante
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le numéro de série UM1460 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $35,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 900 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 390 | Voyage de la table (Z) (mm): | 500 |
| Taper à fuseau: | ISO40 | Région de vitesse de la broche ((rpm): | 60 - 1800 tours par heure |
| Le type: | Générale | Puissance du moteur à broche ((kW): | 4 |
| Voltage: | 380 V | Dimension ((L*W*H): | Le nombre d'étoiles est le suivant: |
| Poids (kg): | 2750 | Garantie: | 2350 |
| Points clés de vente: | Facile d'utiliser la fraiseuse de forage | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Taille du tableau: | 360x1500 |
| Voyage longitudinal (X): | 900 | Voyage croisé (Y): | 390 |
| Voyage vertical (Z): | 500 | T-fentes: | 3/18/70 |
| Angle de pivotement de la table de travail: | ±360° | Distance du centre de la broche à la table: | 220 à 720 |
| Résistance à l'usure: | ISO40 | Vitesse de la broche (étapes): | 60-1800 ((12) |
| Poids de la machine: | 2350 | Nombre d'axes: | 3 |
| Condition: | Nouveau | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Sri Lanka, Roumanie, Nigéria, Égypte, États-Unis, Philippines | Composants de base: | Incidence, moteur, pompe, vitesse, PLC, récipient à pression, boîte de vitesse |
| Voyage de Tableau (millimètres): | 360x1500 | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
---La fraiseuse est une fraiseuse universelle de construction solide dotée d'un bras mobile et d'une grande zone de serrage.
--- Les grandes voies de guidage dimensionnées dans tous les axes garantissent une précision et une stabilité absolues.
--- un lit de machine extrêmement rigide en fonte HT-200 à haute résistance avec des nervures lourdes.
--- des guides de terre de précision avec des surfaces durcies pour une précision et une résistance à l'usure à long terme.
--- La table de fraisage est dotée d'une grande surface de montage, d'un long trajet sur l'axe X et peut être pivotée horizontalement jusqu'à 45°.
--- engrenages silencieux et de précision avec engrenages durcis et à la terre.
--- La tête de coupe universelle tourne sur 2 plans, permettant pratiquement n'importe quel réglage d'angle spatial.
--- Les fuseaux verticaux et horizontaux disposent chacun d'un entraînement séparé avec boîte de vitesses pour une puissance d'usinage maximale.
--- Le support extérieur standard de l'arbre avec des roulements en bronze permet d'accueillir de longs arbes de fraisage dans la broche horizontale.
--- Temps d'arrêt minime en raison du positionnement rapide de la table de travail et de l'alimentation rapide dans tous les axes.
---Panneau de commande pivotant avec indicateur de position intégré pour un confort maximal de l'opérateur.
--- Le système de refroidissement et le plateau à copeaux sont inclus.
--- Les grandes voies de guidage dimensionnées dans tous les axes garantissent une précision et une stabilité absolues.
--- un lit de machine extrêmement rigide en fonte HT-200 à haute résistance avec des nervures lourdes.
--- des guides de terre de précision avec des surfaces durcies pour une précision et une résistance à l'usure à long terme.
--- La table de fraisage est dotée d'une grande surface de montage, d'un long trajet sur l'axe X et peut être pivotée horizontalement jusqu'à 45°.
--- engrenages silencieux et de précision avec engrenages durcis et à la terre.
--- La tête de coupe universelle tourne sur 2 plans, permettant pratiquement n'importe quel réglage d'angle spatial.
--- Les fuseaux verticaux et horizontaux disposent chacun d'un entraînement séparé avec boîte de vitesses pour une puissance d'usinage maximale.
--- Le support extérieur standard de l'arbre avec des roulements en bronze permet d'accueillir de longs arbes de fraisage dans la broche horizontale.
--- Temps d'arrêt minime en raison du positionnement rapide de la table de travail et de l'alimentation rapide dans tous les axes.
---Panneau de commande pivotant avec indicateur de position intégré pour un confort maximal de l'opérateur.
--- Le système de refroidissement et le plateau à copeaux sont inclus.
Les spécifications | Unité | Le numéro de série UM1460 |
Taille de la table | mm | 360x1500 |
Voyage longitudinal (X) | mm | 900 |
Voyage croisé (Y) | mm | 390 |
Voyage vertical (Z) | mm | 500 |
Voyage du bélier | mm | 460 |
Des fentes en T | mm | 3/18/70 |
Capacité de chargement | en kg | 500 |
Distance entre le centre vertical de la broche et la colonne | mm | 220 à 720 |
Distance entre le nez de la broche verticale et la table | mm | 170 à 670 |
Distance entre le centre de la broche horizontale et la table | mm | 30 à 510 |
Distance entre le centre horizontal de l'enroulement et la rampe | mm | 150 |
Vitesse d'alimentation dans l'axe X | mm/min | 30 à 600 (8) |
Vitesse d'alimentation sur l'axe Y | mm/min | 22 à 410. |
Vitesse d'alimentation sur l'axe Z | mm/min | 15 à 220 |
Vitesse d'alimentation rapide dans l'axe X | mm/min | 1800 |
Vitesse d'alimentation rapide sur l'axe Y | mm/min | 1200 |
Vitesse d'alimentation rapide en axe Z | mm/min | 600 |
Tone de broche verticale | Pour les appareils électroniques | |
Vitesse verticale de la broche (étapes) | Rpm | 60-1800 ((12) |
Tone de broche horizontale | Pour les produits: | |
Vitesse horizontale de la broche (pas) | Rpm | 40 à 1300 (12) |
Angle tournant de la table | 士45° | |
Angle de rotation de la tête du moulin | 360° | |
Puissance du moteur principal | kW | 4 ((V);3 ((H) |
Puissance du moteur d'alimentation à l'axe X/Y | kW | 1.1 |
Puissance du moteur du liquide de refroidissement | kW | 0.09 |
Poids net | en kg | 2350 |
Dimensions de la machine (LxWxH) | mm | Le nombre d'étoiles est le suivant: |
Accès à l'appareil | Accès à l'électricité: |
Ÿ Dessiner une barre Ÿ Système de refroidissement Ÿ plateau à copeaux Ÿ Lampe de travail Ÿ Système de lubrification Ÿ Outils et boîte à outils Ÿ Manuel de l'opérateur | Ÿ Lecture numérique à 2/3 axes Ÿ 58 pièces de kit de serrage Ÿ Le viseur de machine Ÿ Protection contre les broches Ÿ Protecteur de table Ÿ Diviser la tête Ÿ table tournante Ÿ Manche réductrice |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
