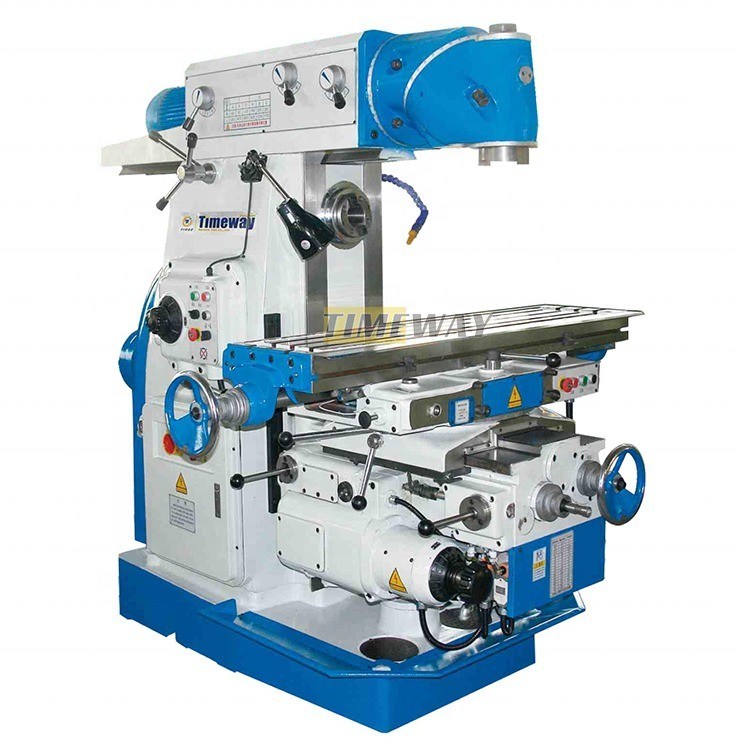

Machine de fraisage universelle de type genou à tête pivotante pour le travail des métaux ± 360° Angle de la table de travail
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | US320H/US320HL Les États-Unis |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $50,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 700 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 255 | Voyage de la table (Z) (mm): | 320 |
| Taper à fuseau: | ISO50 | Région de vitesse de la broche ((rpm): | 30 - 1500 tours par heure |
| Le type: | Générale | Puissance du moteur à broche ((kW): | 3 |
| Voltage: | 380 V | Dimension ((L*W*H): | Pour les produits de la catégorie 1 |
| Poids (kg): | 2900 | Garantie: | 1 année |
| Points clés de vente: | Facile d'utiliser la fraiseuse de forage | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Taille du tableau: | 320x1325 |
| Voyage longitudinal (X): | 700 | Voyage croisé (Y): | 255 |
| Voyage vertical (Z): | 320 | T-fentes: | 3/18/70 |
| Angle de pivotement de la table de travail: | ±360° | Distance du centre de la broche à la table: | 190 à 510 |
| Résistance à l'usure: | 7Pour les produits: | Vitesse de la broche (étapes): | 35 à 1500 |
| Poids de la machine: | 2900/3000 | Nombre d'axes: | 3 |
| Condition: | Nouveau | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Sri Lanka, Roumanie, Nigéria, Égypte, États-Unis, Philippines | Composants de base: | Incidence, moteur, pompe, vitesse, PLC, récipient à pression, boîte de vitesse |
| Voyage de Tableau (millimètres): | 320x1325 | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
---La fraiseuse est une fraiseuse universelle de construction solide dotée d'un bras mobile et d'une grande zone de serrage.
--- Les grandes voies de guidage dimensionnées dans tous les axes garantissent une précision et une stabilité absolues.
--- un lit de machine extrêmement rigide en fonte HT-200 à haute résistance avec des nervures lourdes.
--- des guides de terre de précision avec des surfaces durcies pour une précision et une résistance à l'usure à long terme.
--- La table de fraisage est dotée d'une grande surface de montage, d'un long trajet sur l'axe X et peut être pivotée horizontalement jusqu'à 45°.
--- engrenages silencieux et de précision avec engrenages durcis et à la terre.

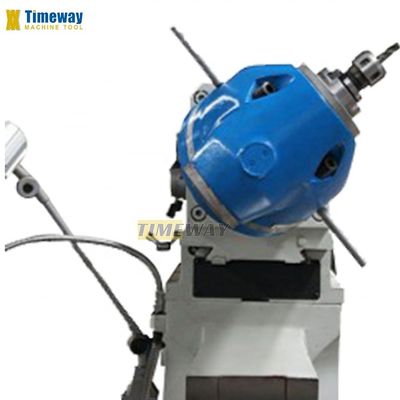

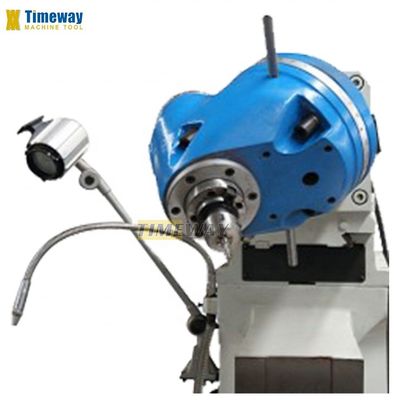

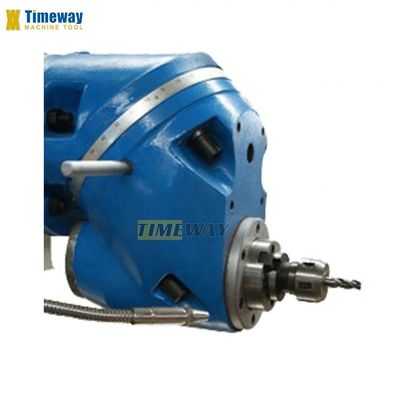

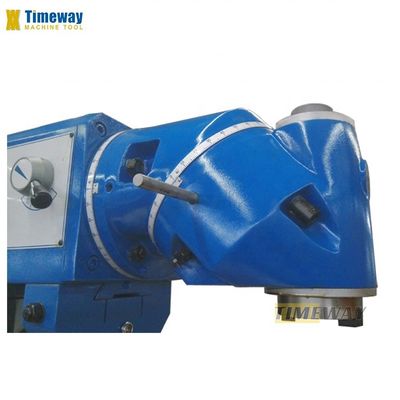

--- La tête de coupe universelle tourne sur 2 plans, permettant pratiquement n'importe quel réglage d'angle spatial.
---- Les fuseaux verticaux et horizontaux ont chacun un entraînement séparé avec boîte de vitesses pour une puissance d'usinage maximale.
--- Le support extérieur standard de l'arbre avec des roulements en bronze permet d'accueillir de longs arbes de fraisage dans la broche horizontale.
--- Temps d'arrêt minime en raison du positionnement rapide de la table de travail et de l'alimentation rapide dans tous les axes.
---Panneau de commande pivotant avec indicateur de position intégré pour un confort maximal de l'opérateur.
--- Le système de refroidissement et le plateau à copeaux sont inclus.
--- Les grandes voies de guidage dimensionnées dans tous les axes garantissent une précision et une stabilité absolues.
--- un lit de machine extrêmement rigide en fonte HT-200 à haute résistance avec des nervures lourdes.
--- des guides de terre de précision avec des surfaces durcies pour une précision et une résistance à l'usure à long terme.
--- La table de fraisage est dotée d'une grande surface de montage, d'un long trajet sur l'axe X et peut être pivotée horizontalement jusqu'à 45°.
--- engrenages silencieux et de précision avec engrenages durcis et à la terre.
--- La tête de coupe universelle tourne sur 2 plans, permettant pratiquement n'importe quel réglage d'angle spatial.
---- Les fuseaux verticaux et horizontaux ont chacun un entraînement séparé avec boîte de vitesses pour une puissance d'usinage maximale.
--- Le support extérieur standard de l'arbre avec des roulements en bronze permet d'accueillir de longs arbes de fraisage dans la broche horizontale.
--- Temps d'arrêt minime en raison du positionnement rapide de la table de travail et de l'alimentation rapide dans tous les axes.
---Panneau de commande pivotant avec indicateur de position intégré pour un confort maximal de l'opérateur.
--- Le système de refroidissement et le plateau à copeaux sont inclus.
Les spécifications | Unité | US320H | États-Unis |
Taille de la table | mm | 320x1325 | 320x1600 |
Voyage longitudinal (X) | mm | 700 | 900 |
Voyage croisé (Y) | mm | 255 | 255 |
Voyage vertical (Z) | mm | 320 | 320 |
L'écartement en T (pas de largeur/pitch) | mm | 3/18/70 | 3/18/70 |
Distance entre le nez de la broche verticale et la table | mm | 190 à 510 | 190 à 510 |
Distance de l'axe vertical de la broche à la colonne | mm | 215-470 | 215-470 |
Distance de l'axe horizontal de la broche à la table | mm | 30 à 350 | 30 à 350 |
Distance de l'axe horizontal de la broche à la rampe | mm | 155 | 155 |
Vitesse d'alimentation dans l'axe X | mm/min | 23.5-1180 (18) | 23.5-1180 ((18 |
Vitesse d'alimentation sur l'axe Y | mm/min | 23.5-1180 ((18) | 23.5-1180 ((18) |
Vitesse d'alimentation sur l'axe Z | mm/min | 8-394 (18) | 8-394 ((18) |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | mm/min | 2300/2300/770 | 2300/2300/770 |
Résistance à l'usure | 7Pour les produits: | 7Pour les produits: | |
Plage de vitesse verticale de la broche | Rpm | 60 à 1750 (12) | 60 à 1750 (12) |
Résistance à l'usure | 7Pour les produits: | 7Pour les produits: | |
Plage de vitesse horizontale de la broche | Rpm | 30-1500 ((18) | 30 à 1500 (18) |
Angle de rotation de la tête du moulin | 360° | 360* | |
Angle de pivotement de la table de travail | ± 45° | ± 45° | |
Puissance du moteur principal (verticale) | kW | 4 | 4 |
Puissance du moteur principal (horizontale) | kW | 7.5 | 7.5 |
Vitesse d'alimentation dans l'axe X/Y/Z | kW | 1.5 | 1.5 |
Moteur de pompe à liquide de refroidissement | kW | 0.04 | 0.04 |
Poids de la machine | en kg | 2900 | 3000 |
Dimensions de la machine (LxWxH) | mm | 2294 x 1770 x 1780 | 2294x2050x1780 Je vous en prie. |
Accès à l'appareil | Accès à l'électricité: |
Ÿ Dessiner une barre Ÿ Arbre horizontal du moulin Ÿ Système de refroidissement Ÿ plateau à copeaux Ÿ Lampe de travail Ÿ Système de lubrification Ÿ Outils et boîte à outils Ÿ Manuel de l'opérateur | Ÿ Lecture numérique à 2/3 axes Ÿ 58 pièces de kit de serrage Ÿ Le viseur de machine Ÿ Protection contre les broches Ÿ Protecteur de table Ÿ Diviser la tête Ÿ table tournante Ÿ Manche réductrice |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
