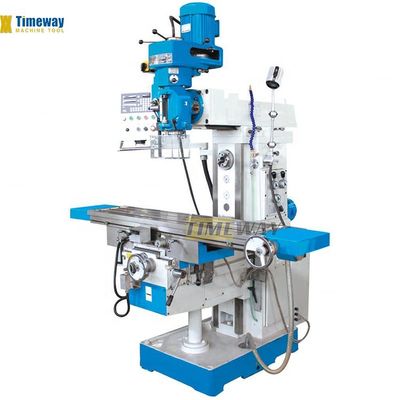

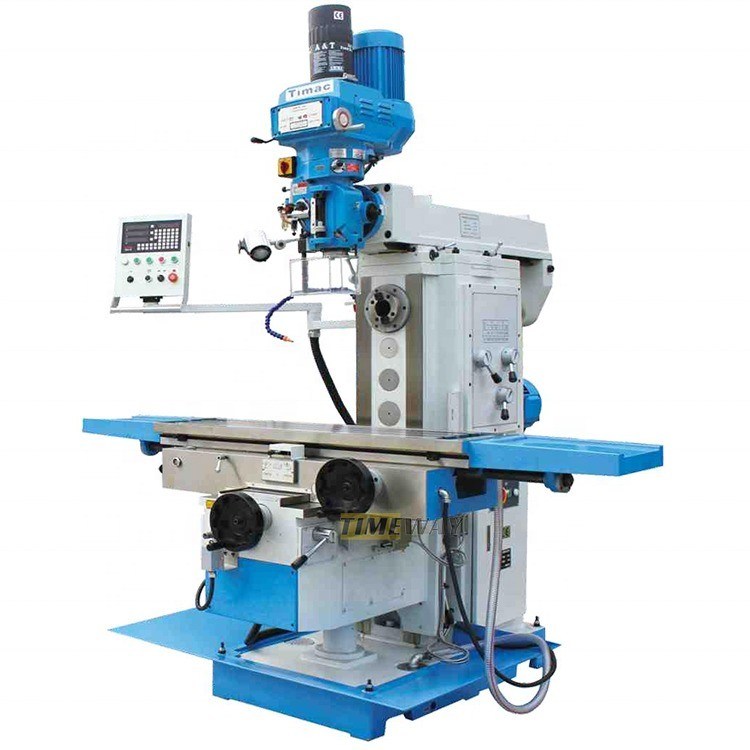

Machine de fraisage à tourelle verticale de haute performance avec une taille de table de 320x1600 mm
Détails sur le produit:
| Lieu d'origine: | Qingdao |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | Pour les appareils à moteur à combustion |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $16,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 1300 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 320 | Voyage de la table (Z) (mm): | 450 |
| Taper à fuseau: | ISO50 | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| Le type: | Verticale | Puissance du moteur à broche ((kW): | 3,7 |
| Voltage: | personnalisé | Dimension ((L*W*H): | Le nombre d'étoiles est le suivant: |
| Poids (kg): | 2800 | Garantie: | 1 année |
| Points clés de vente: | Économie d'énergie | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Taille du tableau: | 320x1600 mm |
| Voyage longitudinal (X): | 1300 millimètres | Voyage croisé (Y): | 320 millimètres |
| Voyage vertical (Z): | 450 mm | Numéro de fente en T, taille et distance: | 3/18/70 |
| Tone de broche verticale: | ISO40 | Tone de broche horizontale: | ISO50 |
| Vitesse d'alimentation dans l'axe X: | 30 à 750 mm/min | Vitesse d'alimentation sur l'axe Y: | 20 à 500 mm/min |
| Poids net: | 2800 kg | Nombre d'axes: | 3 |
| Condition: | Nouveau | Industrie concernée: | Fabrication, travaux de construction |
| Emplacement de la salle d'exposition: | L'Ukraine, le Nigéria, l'Italie, la France | Composants de base: | Moteur, moteur |
| Voyage de Tableau (millimètres): | 320x1600 | Année: | Nouveau |
| Port: | Port de Chine | ||
Description de produit
Description des produits
*Le lit de la machine est extrêmement rigide, en fonte haute résistance HT-200, avec de lourdes nervures.
*Des engrenages silencieux et de précision avec des engrenages durcis.
*La table de fraisage est dotée d'une grande surface d'installation et peut être tournée dans une direction linéaire.
*La plume de la tête de coupe est équipée d'une alimentation automatique en 3 étapes et d'un arrêt automatique de profondeur, mais peut également être déplacée manuellement.
*La vitesse de la broche de la tête de coupe verticale est infiniment variable sur une large plage de vitesses; une boîte de vitesses auxiliaire assure un couple puissant.

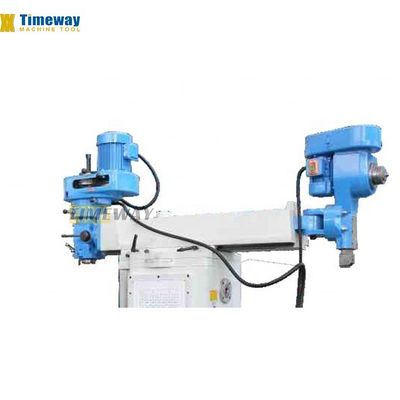

*Les broches verticales et horizontales ont chacune un entraînement séparé.
*Le support standard de l'arbre extérieur peut accueillir de longs arbes de fraisage dans la broche horizontale.
*Un servo-moteur puissant permet une variation infinie des alimentations sur les 3 axes.
*Temps d'arrêt minimum dû à la position rapide de la table de travail et à l'alimentation rapide dans tous les axes.
*Le panneau de commande tourne pour un fonctionnement confortable.
*Des engrenages silencieux et de précision avec des engrenages durcis.
*La table de fraisage est dotée d'une grande surface d'installation et peut être tournée dans une direction linéaire.
*La plume de la tête de coupe est équipée d'une alimentation automatique en 3 étapes et d'un arrêt automatique de profondeur, mais peut également être déplacée manuellement.
*La vitesse de la broche de la tête de coupe verticale est infiniment variable sur une large plage de vitesses; une boîte de vitesses auxiliaire assure un couple puissant.
*Les broches verticales et horizontales ont chacune un entraînement séparé.
*Le support standard de l'arbre extérieur peut accueillir de longs arbes de fraisage dans la broche horizontale.
*Un servo-moteur puissant permet une variation infinie des alimentations sur les 3 axes.
*Temps d'arrêt minimum dû à la position rapide de la table de travail et à l'alimentation rapide dans tous les axes.
*Le panneau de commande tourne pour un fonctionnement confortable.
Les spécifications | Unité | Pour les appareils à moteur à combustion | Pour les appareils à sous-vêtements |
Taille de la table | mm | 320x1600 | 360x1600 |
Voyage longitudinal (X) | mm | 1300 | 1300 |
Voyage croisé (Y) | mm | 320 | 320 |
Voyage vertical (Z) | mm | 450 | 450 |
Numéro de fente en T, taille et distance | mm | 3/18/70 | 3/18/80 |
Distance de la broche verticale à la table | mm | 180 à 630 | 200 à 650 |
Tone de broche verticale | - | Pour les appareils électroniques | Pour les appareils électroniques |
Vitesse verticale de la broche (étapes) | Rpm | Les produits de l'industrie | Les produits de l'industrie |
Puissance du moteur à broche verticale | kW | 3.7 | 3.7 à 5.5 |
Distance entre le centre de la broche horizontale et la table | mm | 0 à 450 | 20 à 470 |
Distance entre le centre de la broche horizontale et la rampe | mm | 220 | 245 |
Tone de broche horizontale | - | Pour les produits: | Pour les produits: |
Vitesse horizontale de la broche (pas) | Rpm | 60 à 1800 (12) | 60 à 1800 (12) |
Puissance du moteur à broche horizontale | kW | 5.5 | 5.5 |
Vitesse d'alimentation dans l'axe X | mm/min | 30 à 750 | 30 à 750 |
Vitesse d'alimentation sur l'axe Y | mm/min | 20 à 500 | 20 à 500 |
Vitesse d'alimentation sur l'axe Z | mm/min | 15 à 375 | 15 à 375 |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | mm/min | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 |
Le couple du servo-moteur à courant alternatif de l'axe X/Y/Z | N.m. | 10 | 10 |
Voyage du bélier | mm | 550 | 550 |
Angle de rotation de la tête du moulin | - Je ne sais pas. | ± 45° | ± 45° |
Dimensions de la machine (LxWxH) | mm | Le nombre d'étoiles est le suivant: | Le nombre d'étoiles est le suivant: |
Poids net | en kg | 2800 | 2850 |
Dessiner une barre Arbre du moulin horizontalSystème de refroidissement Plateau à copeaux Lampe de travail Système de lubrification Outils et boîte à outils Manuel d'utilisation | Lecture numérique à 2/3 axes Tête de broyeur sans pas variable Tête à fente 58 pièces de kit de serrage Vise de la machine Protection contre les broches Protection de la table Tête de séparation Table tournante Couvercle de réduction |

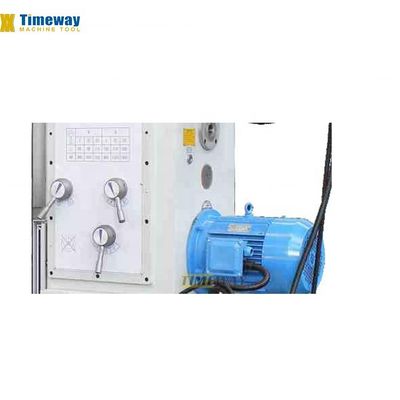

Les éléments de commande conviviaux permettent
changement de vitesse facile et rapide.
changement de vitesse facile et rapide.

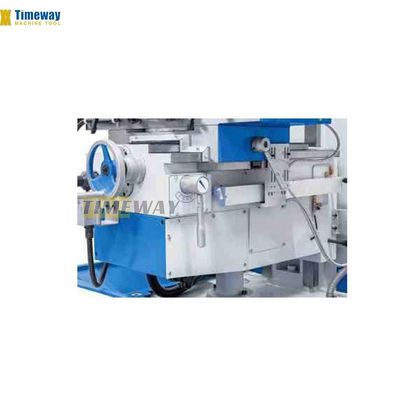

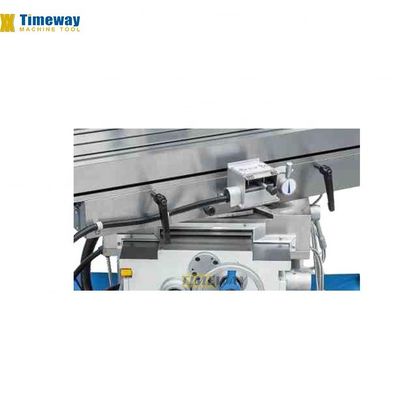

Les rails rectangulaires assurent la stabilité à haute
charge de fraisage, rotation de la table de fraisage à ± 45°.
charge de fraisage, rotation de la table de fraisage à ± 45°.
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
