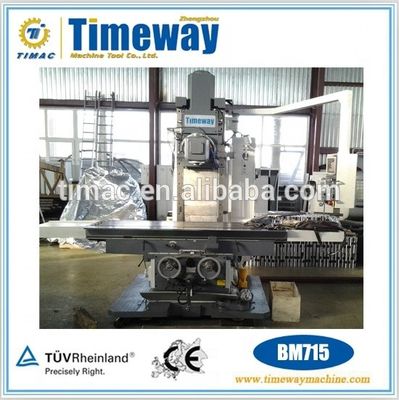

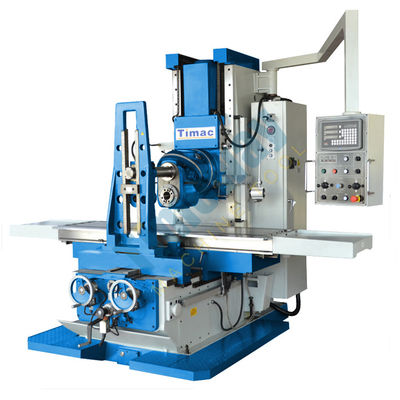

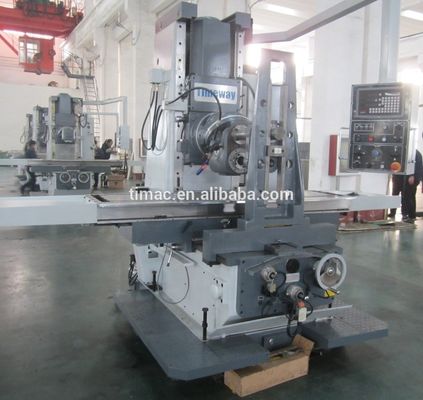

BM715 Fraiseuse universelle de type lit pour l'usinage de pièces de taille moyenne à grande
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | BM715 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $36,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 150 | Capacité d'usinage: | Une charge lourde |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 670 | Voyage de la table (Z) (mm): | 670 |
| Taper à fuseau: | ISO50 | Région de vitesse de la broche ((rpm): | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Le type: | Générale | Puissance du moteur à broche ((kW): | 7.5 |
| Voltage: | Selon les besoins | Dimension ((L*W*H): | 3.3 x 2,38 x 2,75m |
| Poids (kg): | 7300 | Garantie: | 1 an, 1 an |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Taille du tableau: | Pour les appareils à commande numérique | T-fentes: | 4/20/100 mm |
| Max. Poids de la pièce à usiner: | 2000 kg ou plus | Voyage de X/Y/Z-Axis: | Pour les véhicules à moteur à combustion |
| Vitesse de la broche: | Le nombre de cycles est calculé en fonction du nombre de cycles. | Le pouvoir: | 7.5 kW |
| Voyage d'axe des y: | 670mm | Voyage d'axe des z: | 670mm |
| Nombre d'axes: | 2 | Condition: | Nouveau |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, autres | Emplacement de la salle d'exposition: | Roumanie, Australie, Turquie, France, Allemagne, Vietnam, Brésil, Russie, Thaïlande |
| Composants de base: | Les roulements, moteurs, autres | Voyage de Tableau (millimètres): | Pour les appareils de surveillance |
| Port: | Port de Chine | ||
Description de produit
Machines de fraisage universelles de type lit
BM715
Caractéristiques:

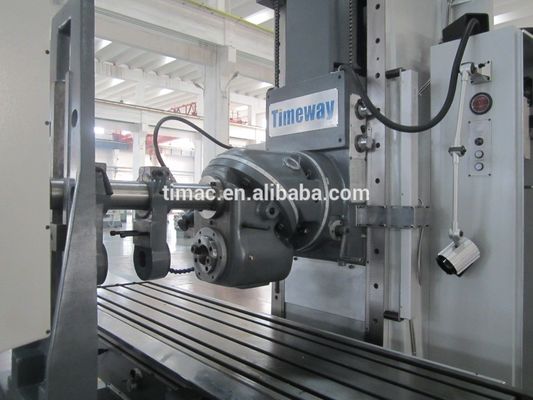

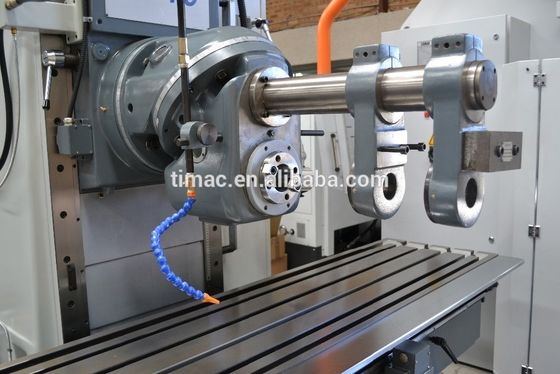

• Tête de fraisage universelle équipée d'une broche conique ISO50;
• Les rouleaux de tête universels à position horizontale;
• vitesses de la broche à entraînement à engrenages de 12 pas de 35 à 1345 tr/min;
• moteur à fuseau principal de 7,5 kW/10 ch;
• Les moteurs d'alimentation servocommandés sur les axes X, Y et Z assurent une réponse, une précision et une alimentation cohérente;
• Servo-alimentation à l'axe X, Y et Z avec alimentation rapide;
• vis à bille X, axe Y assurant un fonctionnement en douceur et précis;
• Servo d'alimentation rapide commandé sur les axes X, Y et Z;
• tables de travail et coulisses durcies et broyées;
• Des diapositives de construction carrée pour les axes X et Z pour maximiser la rigidité;
• grande table de travail à fentes de 2100 x 500 mm;
• coulée de haute qualité pour une résistance supplémentaire et une déformation minimale;

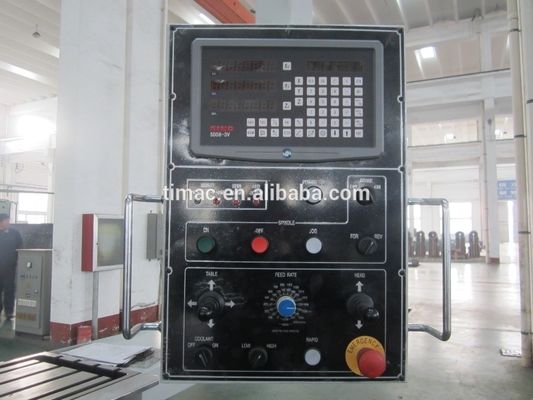

• Électricité de qualité et protection contre les surcharges dans un boîtier facile d'accès;
• le levier de sélection des vitesses haute/neutre et basse pour maximiser le couple;
• Micro-interrupteur sur la poignée manuelle du genou pour une sécurité supplémentaire de l'opérateur;
• gradations métriques de 0,02 mm pour les axes X, Y et Z;
• des plateaux à chaque extrémité de la table de travail;
• roues manuelles de l'embrayage sur les axes X et Y;
• système de refroidissement et lumière halogène inclus;
• pompe et réservoir automatiques de lubrification de l'huile;
• Boîte à outils et manuel d'utilisation
Paramètre technique:
| Spécification | BM715 |
| Taille du tableau | 2100 x 500 mm |
| Taper à fuseau | Pour les produits: |
| Voyage longitudinal (axe X) | Unité de mesure |
| Voyage transversal (axe Y) | 670 mm |
| Voyage vertical (axe Z) | 670 mm |
| Type de diapositives | Carré (Y et Z) |
| Spindle à la table | 670 mm |
| Profondeur de la gorge (max.) | 610 mm |
| Type d' alimentation de la table (axes X, Y et Z) | Servo-entraînement |
| L'alimentation longitudinale et croisée (axes X et Y) | 20 ~ 1800 mm/min |
| Rapide longitudinal et croisé (axe X et Y) | 3700 mm/min |
| L'alimentation verticale (axe Z) | 10 ~ 900 mm/min |
| Rapide verticale (axe Z) | 1750 mm/min |
| Taille de la fente T de la table | 20 mm |
| Capacité de charge de la table de travail | 2 000 kg |
| Vitesse de la broche verticale / horizontale | 12 (35-1345 tours par minute) |
| Puissance du moteur | 7.5 kW / 10 ch |
| Espace au sol requis | 4925 x 2380 mm |
| Taille totale | 2750 mm |
| Poids (net) | 7300 kg |
Les accessoires standard:
Tracez la barre 1 mise;Pour les appareils de traitement de l'air, les caractéristiques suivantes doivent être respectées:ISO50Arbre de fraisage 1 série;un arbre de fraisage horizontal de 1 pièce;724 manches moyennes 1 pièce;boîte à outils 1 pièce;Pistolet à huile 1 pièce;boulons de fondation 6 ensembles;Fermeture à clef hexagonale interne 1 pièce ((chacune);clé anglaise à double extrémité 2 pièces;une puissance de sortie supérieure à 50 W;le manuel d'utilisation;Liste des essais de précision
