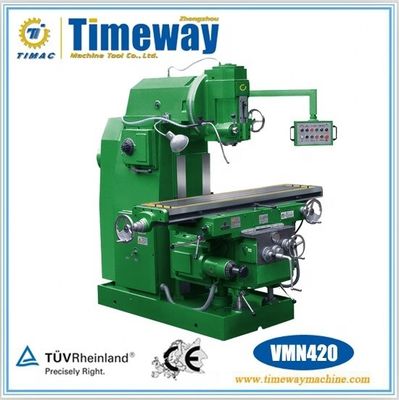

Machine de fraisage verticale à genou à haute productivité avec dimensions 2522x2265x2432mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | VMN420 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $18,000.00/sets 1-1 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 1200 | Capacité d'usinage: | De faible puissance |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 360 | Voyage de la table (Z) (mm): | 470 |
| Taper à fuseau: | N'existe pas50 | Région de vitesse de la broche ((rpm): | 22 - 1100 tours par heure |
| Le type: | Verticale | Voltage: | Exigences du client |
| Dimension ((L*W*H): | Pour les pièces détachées: | Poids (kg): | 4500 |
| Garantie: | 1 année | Points clés de vente: | Une productivité élevée |
| Type de commercialisation: | Produit chaud 2019 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | CNC ou non: | Normalement |
| Couleur: | Verte | Taille du tableau: | Pour les appareils à moteur à combustion |
| T-fentes: | 3-18 à 90 mm | Max. Poids de la pièce à usiner: | 800 kg |
| Axe X/Y/Z: | Pour les véhicules à moteur à combustion | Taper à fuseau: | 7Je ne veux pas.50 |
| Gamme de vitesse d'axe: | Le système de freinage doit être équipé d'un dispositif de freinage. | Service après garantie: | Assistance en ligne |
| Nombre d'axes: | 3 | Condition: | Nouveau |
| Industrie concernée: | Usine de fabrication | Emplacement de la salle d'exposition: | Chili, Algérie, Bangladesh, Ukraine |
| Composants de base: | PLC | Port: | Port de Chine |
Description de produit

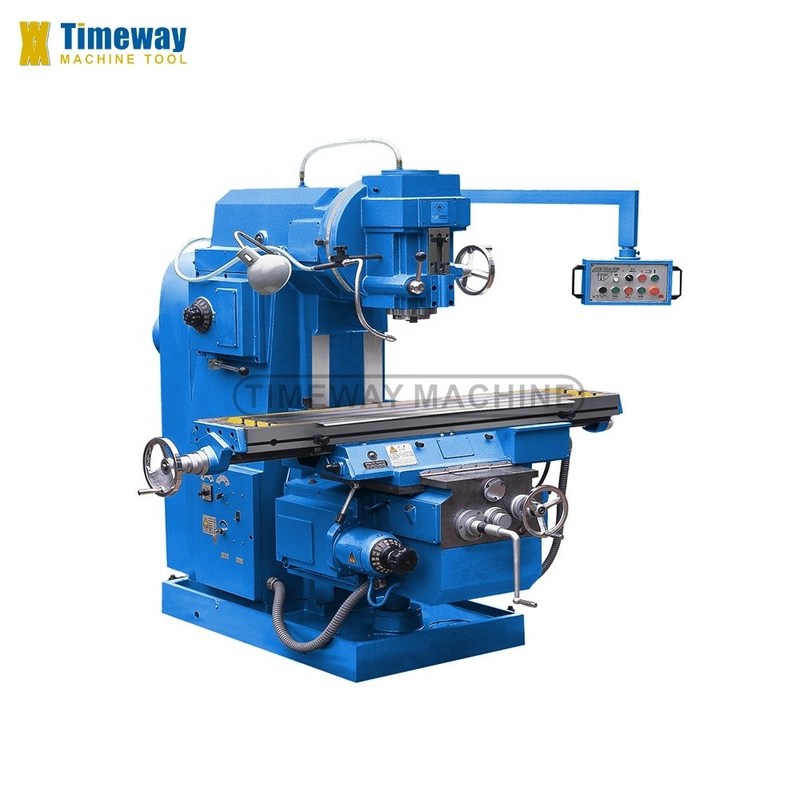

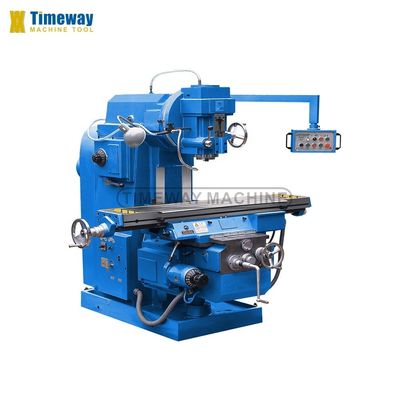

Machines de fraisage verticales de type genou
Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Caractéristiques:
- La fraiseuse à genoux verticale de la série est une machine à usage général pouvant être utilisée dans une large gamme.
- La machine est équipée de coupeuses de face, cylindriques, latérales, coniques et formées, elle est adaptée au traitement de surfaces plates et inclinées, de fentes et d'engrenages sur des pièces de travail diverses.
- Équipée d'accessoires optionnels, tels que la table tournante et la tête de séparation, la machine peut être appliquée à un traitement polyvalent, c'est une machine idéale pour le processus d'usinage, l'entretien, l'instrument,matrices et moules.
- La tête de fraisage verticale peut tourner à ±45°, la plume de broche peut se déplacer verticalement (sans VMN250), la table de travail peut réaliser une alimentation automatique et une alimentation rapide sur l'axe X/Y/Z.
- Les conduites durcies et en terre assurent la précision globale et la précision d'usinage de la machine.
- Il adopte un moteur à haute puissance, une large vitesse de changement, de sorte que la machine peut effectuer une découpe à grande vitesse à l'aide de coupeurs en alliage.
- Optimisation de la conception de l'ensemble de la structure de la machine, avoir assez rigide et stable, peut réaliser une forte coupe pour les pièces de travail lourdes.
- Équipé d'un système complet de liquide de refroidissement et de lubrification, réduit le coût de maintenance.
- Selon les exigences du client, nous pouvons installer une lecture numérique à 2/3 axes.
Paramètre technique:

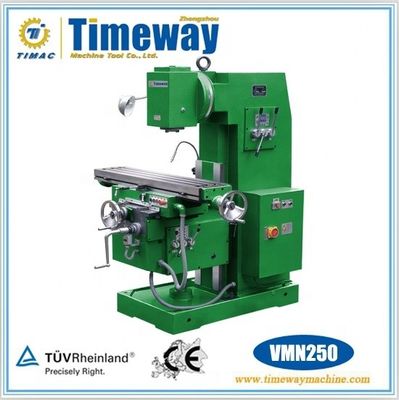

| Spécification | Unité | VMN250 | VMN300 | VMN320 | VMN360 | VMN420 |
| Taille de la table de travail | mm | 250x1100 | 300x1250 | 320 x 1320 | 360x1600 | Pour les appareils électroniques |
| T slot ((NxWxD) | mm | 3x14x63 | 3x14x63 | 3x18x80 | 3x18x80 | 3x18x90 |
| Max. support de charge de la table de travail | en kg | 250 | 250 | 550 | 550 | 800 |
| Voyage longitudinal (X) | mm | 720 | 750 | 800/780 | 1020/1000 | 1200/1180 |
| Voyage croisé (Y) | mm | 265 | 265 | 300/280 | 300/280 | 360 ou 350 |
| Voyage vertical (Z) | mm | 410 | 410 | 410/400 | 410/400 | 470/450 |
| Étapes de vitesse d'alimentation | étapes | 12 | 12 | 18 | 18 | 18 |
| Plage de vitesse d'alimentation: - Le X longitudinal | mm/min | 12 à 560. | 15 à 800 | 15 à 750 | 15 à 750 | 22 à 1100 |
| - En croisant le Y. | mm/min | 12 à 560. | 15 à 800 | 15 à 750 | 15 à 750 | 22 à 1100 |
| - Verticale Z. | mm/min | 5 à 226 | 6 à 270. | 5.7 à 280 | 5.7 à 280 | 8.3-410 |
| Plage d'alimentation rapide: - Le X longitudinal | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - En croisant le Y. | mm/min | 1780 | 2100 | 2250 | 2250 | 2400 |
| - Verticale Z. | mm/min | 720 | 880 | 844 | 844 | 900 |
| Max.angle de rotation de la tête de fraisage verticale | - Je ne sais pas. | ± 45° | ± 45° | ± 45° | ± 45° | ± 45° |
| Distance entre le nez de la broche et la surface de la table de travail | mm | 60 à 470 | 60 à 470 | 50 à 460 | 50 à 460 | 40 à 510 |
| Distance entre le centre de la broche et la direction verticale | mm | 290 | 290 | 380 | 380 | 450 |
| Distance entre le centre de la table de travail et le guide vertical | mm | 160 à 430 | 152 à 417 | 235 à 535 | 235 à 535 | 235 à 535 |
| Conicité du trou de fuseau | - | 7Je ne veux pas.40 | 7Je ne veux pas.40 | 7Je ne veux pas.50 | 7Je ne veux pas.50 | 7Je ne veux pas.50 |
| Diamètre de l'arbre | mm | Φ27 | Le numéro de série | Φ32, Φ40 | Φ32, Φ40 | Φ32, Φ50 |
| Voyage par plume de broche | mm | - | 70 | 75 | 75 | 85 |
| Étapes de vitesse de la broche | étapes | 12 | 12 | 18 | 18 | 18 |
| Plage de vitesse de la broche | R/mm | 35 à 1600 | 35 à 1600 | 30 à 1500 | 30 à 1500 | 30 à 1500 |
| Puissance du moteur principal | kW | 4 | 4 | 7.5 | 7.5 | 11 |
| Puissance moteur d'alimentation | kW | 0.75 | 0.75 | 1.5 | 1.5 | 3 |
| Dimension de la machine | en cm | Le nombre total de pièces est de: | 165x154x192 | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les pièces détachées: |
| Dimension du colis | en cm | Le nombre d'étoiles est: | Le nombre d'étoiles est de: | Pour les pièces détachées: | 224x208x232 | 247x240x272 |
| Poids de la machine | en kg | 1800 | 1800 | 3200 | 3370 | 4700 |
| Voltage/fréquence | V/HZ | 380 à 50 | 380 à 50 | 380 à 50 | 380 à 50 | 380 à 50 |
Selon les exigences du client, nous pouvons développer les voies de guidage de la machine, la table de travail et la capacité de charge.

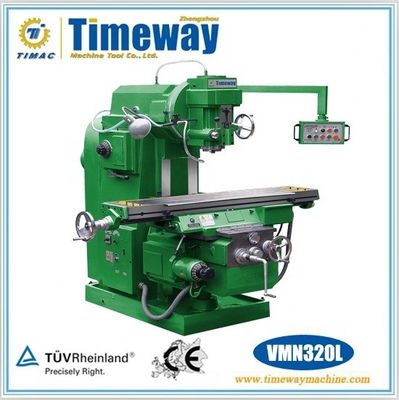

| Spécification | Unité | Vmn320L | Vmn420L |
| Taille de la table de travail | mm | 320x1600 | 428x2000 |
| T slot ((NxWxD) | mm | 3x18x80 | 3x18x100 |
| Max. support de charge de la table de travail | en kg | 550 | 800 |
| Voyage longitudinal (X) | mm | 1020/1000 | 1250/1230 |
| Voyage croisé (Y) | mm | 300/280 | Pour les produits de la catégorie 2203 |
| Voyage vertical (Z) | mm | 410/400 | Pour les produits: |
Les accessoires standard:
- Dessiner une barre
- Lubrification centrale
- Lampe de travail
- Système de refroidissement
- Outils de fonctionnement
- Le manuel d'utilisation.
Les accessoires en option:
- Couvercle de réduction
- Lecture numérique à 2/3 axes
- Outils de serrage, assortis
- Moulin à fraisage
- Vise de la machine
- Table de travail tournante
- Tête divisrice
