Machine de fraisage verticale de type lit de 7300 kg de poids pour des performances d'usinage lourdes
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | BM715 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-1 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 1500 | Capacité d'usinage: | Une charge lourde |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 670 | Voyage de la table (Z) (mm): | 670 |
| Taper à fuseau: | ISO50 | Région de vitesse de la broche ((rpm): | 40 - 1600 tours par heure |
| Le type: | Verticale | Puissance du moteur à broche ((kW): | 7.5 |
| Voltage: | 380 V à 50 Hz | Dimension ((L*W*H): | Pour les véhicules à moteur à combustion |
| Poids (kg): | 7300 | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Autres |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Taille du tableau: | Pour les appareils à commande numérique | Max. Poids de la pièce à usiner: | 2000 kg ou plus |
| Voyage longitudinal (axe X): | Unité de mesure | Taper à fuseau: | ISO50 7:24 |
| Le poids: | 7300 kg | Le pouvoir: | 7.5 kW |
| Voyage transversal (axe Y): | 670mm | Voyage vertical (axe Z): | 670mm |
| Nombre d'axes: | 3 | Condition: | Nouveau |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, soc | Emplacement de la salle d'exposition: | Roumanie, Afrique du Sud, Ouzbékistan, Malaisie, Australie, Canada, Indonésie, Thaïlande |
| Composants de base: | Les roulements, moteurs, autres | Voyage de Tableau (millimètres): | Les pièces détachées ne sont pas susceptibles d'être utilisées |
| Année: | 2022 | Port: | Le port de Chine. |
Description de produit

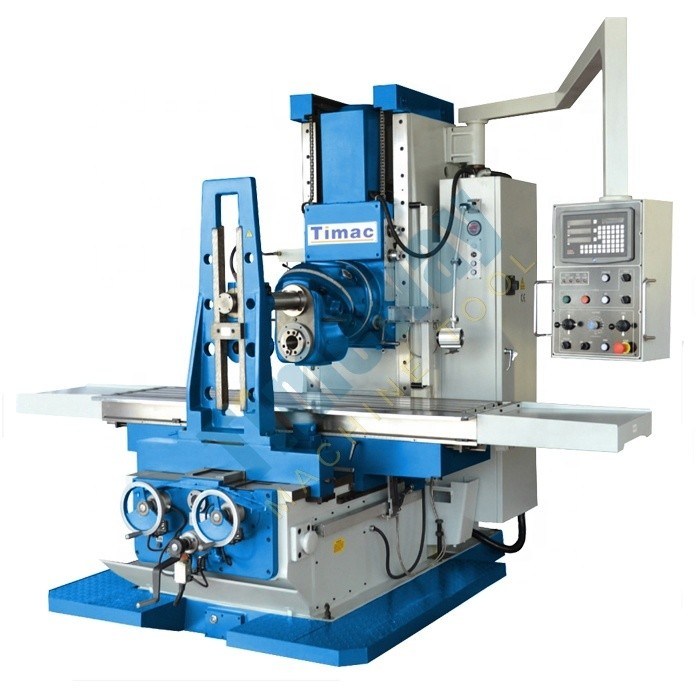

Machines de fraisage à tête universelle de type lit

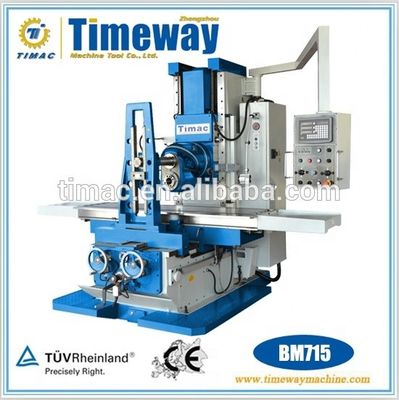

BM715
Caractéristiques:
- Les servomoteurs d'alimentation sur les axes X, Y et Z assurent une réponse, une précision et une alimentation cohérente.
- Micro-interrupteur sur la poignée manuelle du genou pour une sécurité supplémentaire de l'opérateur.
- Boîte à outils et manuel d'utilisation.
- La vis à bille X, Y assure un fonctionnement en douceur et précis.
- Système de refroidissement et lumière halogène inclus.
- La construction carrée glisse sur les axes X et Z pour maximiser la rigidité.
- Les roues à main d'embrayage sur les axes X et Y.
- Pompes et réservoirs automatiques de lubrification à l'huile.

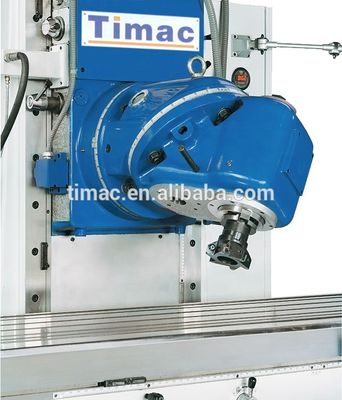

- La tête tourne vers la position horizontale.
Introduction à la structure principale:
- Grand lit de machine, large colonne, plus poids intrinsèque élevé - Power package pour l'usinage de pièces de grande taille et capacité de retrait de copeaux lourds.
- La conception d'une colonne de boîte extrêmement rigide et de grande taille, en fonte de qualité supérieure, fournit une base solide pour des résultats de travail optimaux.
- Les voies de guidage extrêmement larges assurent une stabilité et une précision maximales à haute charge.
- Extra long table travel distance(1500mm) and large table setup area (2100x500mm) allow machining of large single parts or interactive machining of several parts - to give you a leading edge over your competition.
- Large plage de vitesse de la broche de 40 à 1600 tr/min.
- Une alimentation linéaire et croisée à variable infinie.
- Panneau de commande sur un long bras extensible qui peut être idéalement positionné par l'opérateur.
Paramètre technique:
| Spécification | BM715 | |
| Tableau | Taille de la table | Pour les véhicules à moteur |
| Numéro de fente T/largeur/distance | 4-20 à 100 mm | |
| Charge maximale de la table | 2 000 kg | |
| Plage de traitement | Voyage longitudinal (axe X) | 1500 mm |
| Voyage transversal (axe Y) | 670 mm | |
| Voyage vertical (axe Z) | 670 mm | |
| Fuseau principal | Tone de la broche | ISO50 7:24 |
| Pas de vitesse de la broche | 12 étapes, 40 à 1600 tours par minute ((60 Hz) 12 étapes, 35 à 1345 tours par minute ((50 Hz) | |
| Distance de l'axe de la broche à la surface de la colonne | 610 mm | |
| Distance entre le nez de la broche et la surface de la table | Nombre d'échantillons | |
| Les aliments | Alimentation longitudinale ou croisée | 20 à 1800 mm/min (variable) |
| Alimentation verticale | 10 à 900 mm/min (variable) | |
| Vélosité rapide longitudinale/transversale | Pour les véhicules à moteur: | |
| Vérification de la vitesse | 1750 mm/min | |
| Puissance du moteur | Moteur principal | 7.5 kw |
| Moteur d'alimentation | 2 kw | |
| Moteur de levage pour la tête | 2 kw | |
| Moteur de liquide de refroidissement | 550 w | |
| Autres | Dimension du colis | Pour les appareils à commande numérique |
| Dimension globale | Pour les véhicules à moteur à combustion | |
| N.O/G.O. | 7300/8000 kg | |
Les accessoires standard:
• les personnes âgéesSérie de broyeurs ISO50 (8 pièces); • les personnes âgéesLa valeur de la valeur de l'échantillon doit être supérieure ou égale à:

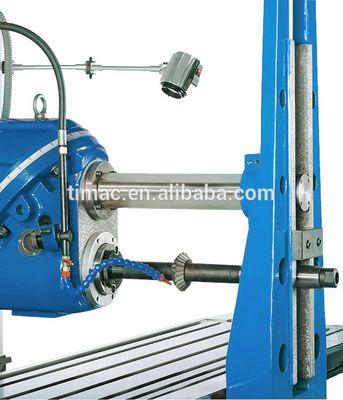

• les personnes âgéesLe point de fraisage horizontal ((φ32 mm); • les personnes âgéessupport de l'arbre de fraisage horizontal;
• les personnes âgéesDessiner une barre;• les personnes âgées7- Une pochette plus étroite;
• les personnes âgéeslampe à quartz;• les personnes âgéesBoîte à outils;
• les personnes âgéesPistolet à huile;• les personnes âgéesBoulons de fondation;
• les personnes âgéesFermeture hexagonale intérieure;• les personnes âgéesDétecteurs de métaux;
• les personnes âgéesComposants électriques conformes à la norme CE;• les personnes âgéesManuel d'utilisation (édition anglaise);
Les accessoires en option:
• 3 axes DRO; • vis à plomb à roulement à billes pour axes X et Y;
• le côté de la machine 200 mm; • la tête divisrice universelle;
• table tournante de 500 mm; • protecteur de broche (protection des yeux);
