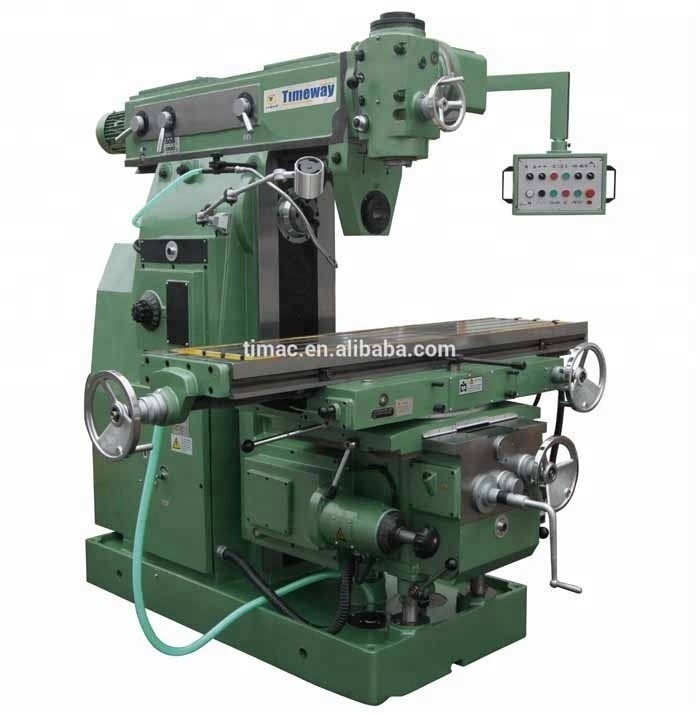

Machine de fraisage universelle de type genou avec tête de fraisage pivotante
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Nombre d'unités |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $25,500.00/sets >=2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 1000 ensembles par an |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 1000 | Capacité d'usinage: | Taux de charge moyen |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 300 | Voyage de la table (Z) (mm): | 410 |
| Taper à fuseau: | n = 40 | Région de vitesse de la broche ((rpm): | 30 - 1500 tours par heure |
| Le type: | Verticale | Voltage: | comme exigence |
| Dimension ((L*W*H): | 2327 x 1792 x 2000 mm | Poids (kg): | 3500 |
| Garantie: | une année | Points clés de vente: | Une productivité élevée |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Type de machine: | Machines de fraisage à tête pivotante universelle |
| Taille de la table de travail: | Pour les pièces de rechange | Capacité de charge de maximum: | 550 kg |
| Vitesse verticale d'axe: | Le système de freinage doit être équipé d'un dispositif de freinage. | Vitesse horizontale de la broche: | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Taper à fuseau: | 7:24 | Voyage à l'axe X: | 800 mm |
| Voyage d'axe des y: | 300 mm | Voyage par axe Z: | 410mm |
| Nombre d'axes: | 3 | Condition: | Nouveau |
| Emplacement de la salle d'exposition: | Algérie, Afrique du Sud, Ukraine, Kirghizistan, Malaisie, Australie, Canada, France, Brésil, Pérou | Industrie concernée: | Boutiques de matériaux de construction, ateliers de réparation de machines, usine de fabrication, us |
| Composants de base: | Parties à l'exclusion des pièces détachées | Port: | Port de Chine |
Description de produit
Machines de fraisage universelles de type genou avec tête de fraisage pivotante
USN 320 USN 420
Caractéristiques:
Cette sériemachine de fraisage universelle une installationtête de fraisage pivotante surLa machine de fraisage à genou universelle.fraisage pivotantLe mouvement de la tête est adapté à la direction du mouvement, il peut également être utilisé pour le fraisage, le perçage, le reaming ou le forage fin et le traitement de trous peu profonds inclinés.
1.Monté avec une fraiseuse à face différente, une fraiseuse cylindrique, une fraiseuse latérale, une fraiseuse angulaire et une fraiseuse formée, une perceuse, une fraiseuse de forage,la machine est adaptée au traitement à plat, surface inclinée, fentes, trous à angle arbitraire, engrenages et pièces de travail diverses.
2AdaptéAvec des accessoires optionnels, tels que la tête divisrice et la table tournante, la machine peut être appliquée à un traitement polyvalent.
La direction du mouvement est modifiée par un embrayage mécanique.embrayage mécanique au lieu d'embrayage magnétique pour protéger les pièces de la machine et les composants électriques et prolonger la durée de vie.
3.Système de refroidissement et de lubrification complet.
4.Le DRO est facultatif.
Paramètre technique:
| Spécification | Unité | Nombre d'unités | Nombre d'unités |
| Capacité | |||
| Table de travail ((largeur×longueur) | mm | 1320 × 320 | 1800×420 |
| Les emplacements en T | mm | 3 × 18 | 3 × 18 |
| Distance entre t emplacements | mm | 80 | 90 |
| Max.port de charge de la table de travail | en kg | 550 | 800 |
| Les voyages | |||
| Axe X (manuel/puissance) | mm | 800/780 | 1200/1180 |
| Axe Y (manuel/puissance) | mm | 300/280 | 360/3500 |
| Axe Z (manuel/puissance) | mm | 410/400 | 470/450 |
| Le moulin à rouleaux | |||
| Résistance à l'usure |
| 7:24, ISO40# | 7:24, iso40# |
| Résistance à l'usure |
| 7:24, ISO50# | 7:24, iso50# |
| Diamètre vertical du trou de broche |
| Φ20 | Φ20 |
| Diamètre horizontal du trou de la broche |
| Φ29 | Φ29 |
| Diamètre du roulement avant de la broche verticale |
| Φ95 | Φ95 |
| Diamètre du roulement avant de broche horizontale |
| Φ100 | Φ100 |
| Étapes de vitesse verticales de la broche |
| 12 | 12 |
| Plage de vitesse verticale de la broche | R/min | 52 à 1400 | 52 à 1400 |
| Étapes horizontales à broche |
| 18 | 18 |
| Plage horizontale à broche | R/min | 30 à 1500 | 30 à 1500 |
| Alimentation pour animaux | |||
| Étapes de vitesse d'alimentation |
| 18 | 18 |
| Plage de vitesse d'alimentation:X longitudinal | mm/min | 15 à 750 | 22 à 1100 |
| Plage de vitesse d'alimentation:Cross Y | mm/min | 15 à 750 | 22 à 1100 |
| Plage de vitesse d'alimentation:verticale Z | mm/min | 5.7 à 280 | 8.3-410 |
| Région d'alimentation rapide:X longitudinal | mm/min | 2250 | 2400 |
| Plage d'alimentation rapide:Cross Y | mm/min | 2250 | 2400 |
| Plage d'alimentation rapide:verticale z | mm/min | 844 | 900 |
| Source de puissance | |||
| Puissance du moteur principal | kW | 7.5 | 11 |
| Vitesse de rotation du moteur principal | R/min | 960 | 960 |
| Puissance moteur d'alimentation | kW | 1.5 | 3 |
| Vitesse de rotation du moteur d'alimentation | R/min | 960 | 1420 |
| Puissance de la pompe du liquide de refroidissement | kW | 0.12 | 0.12 |
| Vitesse de rotation de la pompe de refroidissement | L/min | 2760 | 2760 |
| Puissance du moteur de la tête de fraisage verticale | kW | 3 | 3 |
| Vitesse de rotation du moteur de la tête de fraisage verticale | R/min | 1420 | 1420 |
| Autres | |||
| Max. Angle de rotation de la table |
| ± 45° | ± 45° |
| Angle de rotation de la tête de fraisage universelle |
| 360° | 360° |
| Distance de la face horizontale de la broche à la table de travail | mm | 30 à 440 | 30 à 500 |
| Distance entre le centre horizontal de la broche et le bras | mm | 155 | 201 |
| Distance de la face verticale de la broche au centre horizontal de la broche | mm | 15 à 95 | 60 à 140 |
| Voyage verticale de la broche verticale | mm | 80 | 80 |
| Dimension de la machine | mm | 2327 × 1792 × 2000 | 2522 × 2262 × 2210 |
| Poids de la machine | en kg | 3500 | 5300 |
