Machine de fraisage horizontale universelle de type guide rectangulaire
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Pour les appareils électroniques |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $9,800.00/sets 1-2 sets |
| Détails d'emballage: | Palette en bois ou cas en bois |
| Capacité d'approvisionnement: | 800 ensembles par an |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 800 | Capacité d'usinage: | De faible puissance |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 300 | Voyage de la table (Z) (mm): | 350 |
| Taper à fuseau: | ISO40 | Région de vitesse de la broche ((rpm): | 40 - 1300 tours par heure |
| Le type: | Générale | Puissance du moteur à broche ((kW): | 2.2 |
| Voltage: | 380 V/50 Hz | Dimension ((L*W*H): | 1700*1500*2150 |
| Poids (kg): | 1800 | Garantie: | une année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 2 ans | Taille du tableau: | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Voyage à la table ((X/Y/Z): | 800*300*350 mm | L'écart entre les deux points est supérieur à:: | 3/14/70 mm |
| Poids maximal de la table: | 300 kilos | Type de guidage (X/Y/Z): | Coque de pigeon/Rectangulaire/Rectangulaire |
| Vitesse de la broche: | Le nombre de cycles est déterminé en fonction de la fréquence de rotation. | Taper à fuseau: | Les données relatives à l'échantillon doivent être fournies conformément à l'annexe I, partie A, du |
| Angle de balancement de la table: | 45 degrés (à gauche et à droite) | Le poids: | 1550 à 1800 kg |
| Le pouvoir: | 2.2 kW | Nombre d'axes: | 2 |
| Condition: | Nouveau | Industrie concernée: | Boutiques de vêtements, boutiques de matériaux de construction, usine de fabrication, usine d'alimen |
| Emplacement de la salle d'exposition: | Le Kenya, l'Argentine, la Corée du Sud, les EAU, l'Afrique du Sud, l'Ukraine, l'Italie, l'Allemagne, | Composants de base: | Moteur, vitesse |
| Voyage de Tableau (millimètres): | 800*300*350 mm | Port: | Port de Chine |
Description de produit

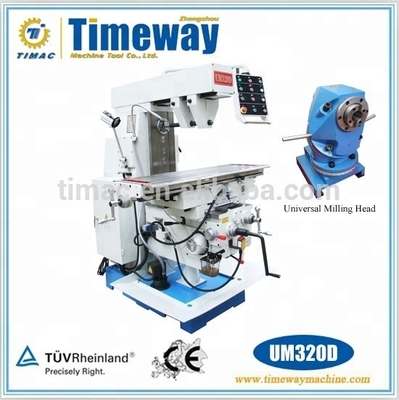

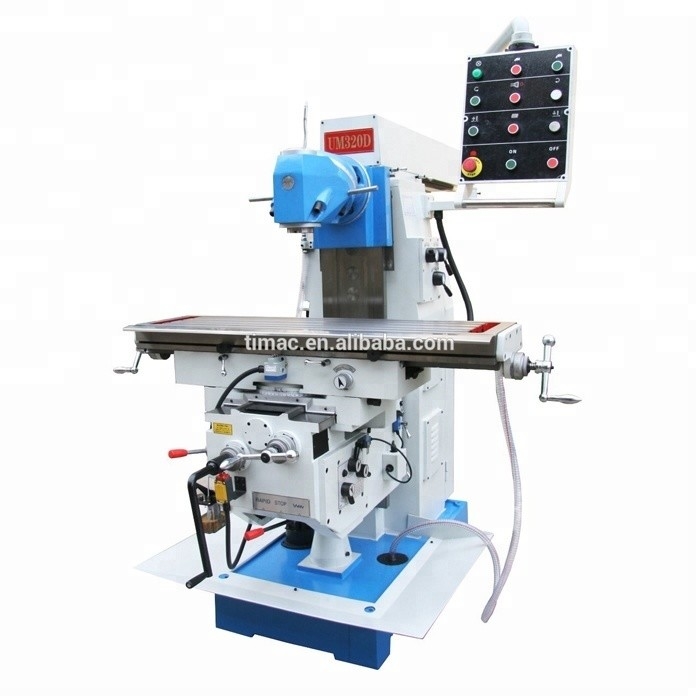

Machines de fraisage universelles horizontales (moulins ordinaires)
Pour les appareils électroniques
Perspectives principales
Description du produit
Caractéristiques:
- Un châssis rigide et lourd avec un genou et une colonne bien conçus.
- Les trois axes avec alimentation automatique et rapide par une boîte de vitesses.
- Équipé de deux cintres, pour assurer la stabilité de coupe.
- La table de travail peut pivoter à ± 45°, et peut réaliser une coupe inclinée.
- L'équipement standard comprend un plateau à puces, un système de refroidissement et un système de lubrification central (manuel ou électrique).
- Guidage rectangulaire sur les axes Y/Z, stabilité élevée; guidage à queue de colombe sur les axes X; tous les guides et engrenages sont durcis et broyés.

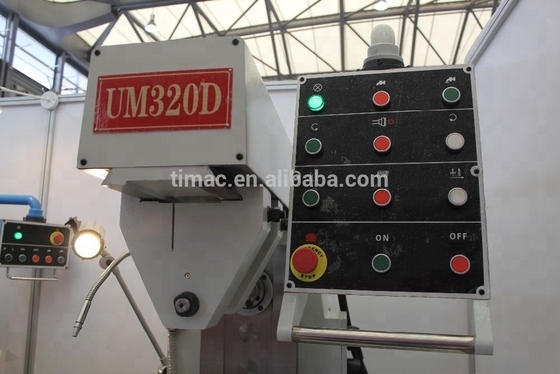

- Le panneau de commande centralisé facilite l'opération et la lecture numérique est facultative.
Paramètre technique
| Spécification | Pour les appareils électroniques |
| Tone de la broche | Les données relatives à l'utilisation du produit doivent être communiquées à l'autorité compétente. |
| Distance entre le nez de la broche verticale et la table | 0 à 390 mm |
| Distance de la ligne centrale horizontale de la broche à la table | 0 à 280 mm |
| Distance de la ligne centrale verticale de la broche à la colonne | 465 mm |
| Distance de la ligne centrale horizontale de la broche au fond de la rampe | 160 mm |
| Plage de vitesse de la broche | 12 étapes, 40 à 1300 tr/h |
| Angle de rotation de la tête de fraisage | ± 360° |
| Taille de la table (L×W) | Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à: |
| Voyage à la table (X/Y/Z) | 600 ((800)/300/350 mm (1100/300/350 mm) |
| Tableau d'alimentation longitudinale et croisée (X/Y) | 8 étapes, 22 à 555 mm/min |
| Tableau d'alimentation verticale (Z) | 8 étapes, 17 à 190 mm/min |
| Vitesse d'alimentation rapide sur l'axe X, Y | Pour les véhicules à moteur |
| Vitesse d'alimentation rapide en axe Z | 590 mm/min |
| Puissance moteur d'alimentation | 750 W |
| Max.chargement de la table de travail | 300 kg ou plus |
| Les emplacements en T de la table (nombre/largeur/pitch) | 3/14/70 mm |
| Type de voie de guidage par axe Z | D'une longueur |
| Type de voie de guidage de l'axe Y | D'une longueur |
| Type de voie de guidage de l'axe X | Coque de colombe |
| Puissance du moteur principal | 2.2kw |
| Les dimensions globales (L × W × H) | La taille de l'échantillon doit être comprise entre 1700 × 1500 × 2150 mm |
| Taille de l'emballage (un ou deux ensembles) | Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que le nombre de pièces de rechange. |
| N.W/G.W (un ensemble) | 1650/1800 kg |

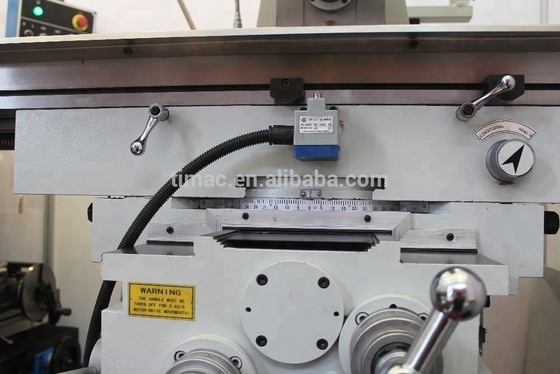

Des images détaillées
La réalité de l'usine

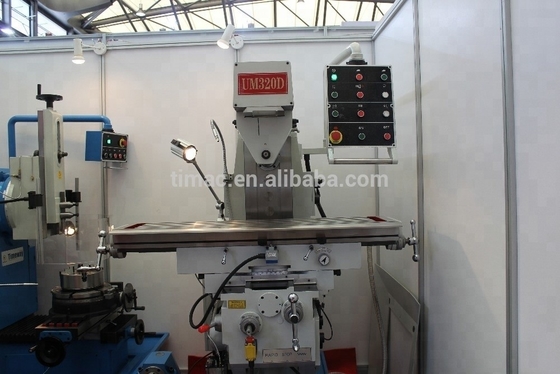

La machine a été exposée à la foire chinoise de machines-outils CNC 2016 ((CCMT2016) à Shanghai
Discutez avec le client dans le CCMT2016
