3 axes TIMEWAY H/V Tête de moulin Tourelle de fraisage machine TM500 avec tension personnalisable
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | CE, ISO9001:2008 |
| Numéro de modèle: | TM500 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $6,750.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (fumigée) |
| Capacité d'approvisionnement: | 140 ensembles par mois |
|
Détail Infomation |
|||
| Voyage de la table (X) (mm): | 600 | Capacité d'usinage: | Une charge lourde |
|---|---|---|---|
| Voyage de la table (Y) (mm): | 300 | Voyage de la table (Z) (mm): | 280 |
| Taper à fuseau: | ISO40 | Région de vitesse de la broche ((rpm): | 80 - 5440 |
| Le type: | Verticale | Puissance du moteur à broche ((kW): | 2.2 |
| Voltage: | À la demande du client | Dimension ((L*W*H): | Pour les pièces de rechange |
| Poids (kg): | 1600 | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Service après garantie: | Assistance en ligne |
| Localisation du service local: | Roumanie, Afrique du Sud, Brésil, Indonésie, Russie | CNC ou non: | Normalement |
| Service après-vente fourni: | Assistance en ligne | Fraiseuse: | Des machines-outils |
| Puissance (KW): | 2.2 (V), 2.2 (H) | Poids (en kg): | 1600 |
| Emplacement de la salle d'exposition: | Roumanie, Afrique du Sud, Brésil, Indonésie, Russie | Nombre d'axes: | 3 |
| Condition: | Nouveau | Industrie concernée: | Usine de fabrication |
| Voyage de Tableau (millimètres): | Pour les appareils à commande numérique | Port: | Port de Qingdao |
Description de produit

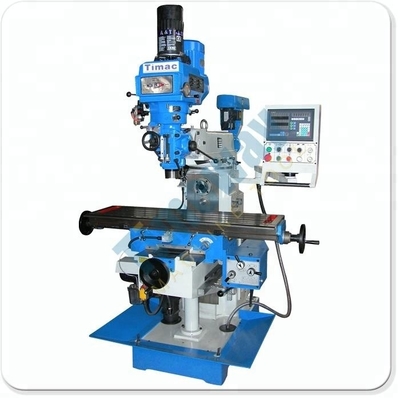

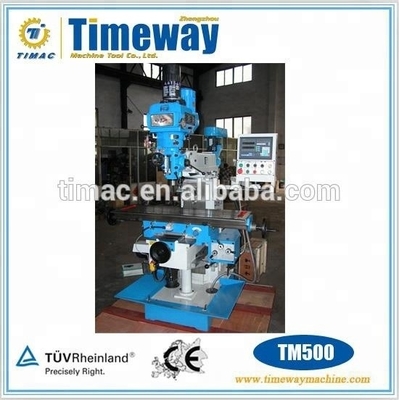

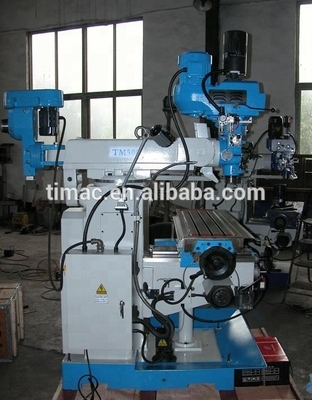

Machine de fraisage à tourelle à alimentation automatique de la tête H/V TM500
Caractéristiques:
Machines de fraisage à tourelle

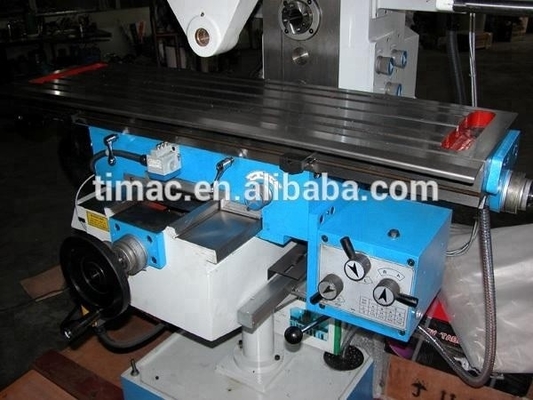

1. surface de table durcie et broyée;
2- alimentation automatique sur les axes X et Y, montée et descente motorisée de la table sur l'axe Z;
3. manchon de broche peut taper, alimentation automatique avec 3 vitesses;

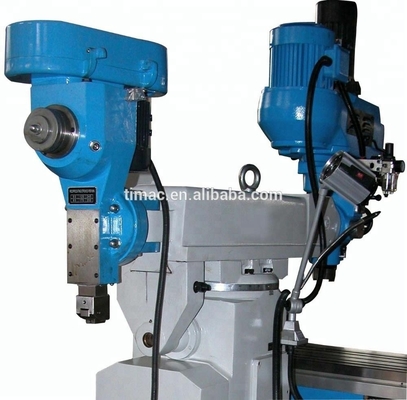

4. Les roulements de la tête de roulement ± 90° de droite à gauche, inclinaison ± 45° d'avant en arrière (TM500)
5. Arrêt de profondeur de forage avec affichage de mesure;
6. Guide de colonne rectangulaire avec une grande stabilité (TM600, TM700, TM800)
Paramètre:
Modèle | Unité | TM500 | TM600 | TM700 | TM800 |
Taille de la table | mm | 320 x 1250 | 320 x 1250 | 320 x 1250 | 360 x 1250 |
Tone de la broche
| Le code ISO40 ((V) est le suivant: Pour les produits à base d'alcool | Le code ISO40 ((V) est le suivant: Pour les produits à base d'alcool | Le code ISO40 ((V) est le suivant: Pour les produits à base d'alcool | Le code ISO40 ((V) est le suivant: Pour les produits à base de plantes | |
Diamètre de la plume | mm | 95 | 120 | 120 | 120 |
Distance de la broche à la table | mm | 9 ± 0-370 | 90 à 490 | 90 à 490 | 135 à 535 |
Distance par rapport à l'horizontale épile à table | mm
| 0-280 | 0 à 400 | 0 à 400 | 230 |
Distance de la rotation de la colonne à la colonne | mm | 200 à 700 | 200 à 700 | 200 à 700 | 200 à 700 |
Vitesse du fuseau
| R.p.m.
| (16 étapes) 80-5440 ((V), (12 étapes) 40 à 1300 H
| (16 étapes) 70-7200 ((V), (12 étapes) 40 à 1300 H
| (16 étapes) 70-7200 ((V), (12 étapes) 40 à 1300 H
| (16 étapes) 70-7200 ((V), (12 étapes) 60-1800 ((H)
|
Voyage par broche | mm | 127 | 145 | 145 | 145 |
Nourriture pour plumes
| mm
| (3 étapes) 0.15,0.08,0.25 | (3 étapes) 0.4,0.08,0.15 | (3 étapes) 0.4,0.08,0.15 | (3 étapes) 0.4,0.08,0.15 |
Capacité maximale de forage de l'alimentation automatique | mm
| 10 | 10 | 10 | 10 |
La tête tourne de droite à gauche | ± 90° | ± 90° | ± 90° | ± 90° | |
Inclinaison de la tête (avant vers l' arrière) | ± 45° | ||||
Voyage à la table ((longitudinal/cross/vertical) | mm
| Pour les appareils à moteur électrique | 600/300/400 | Pour les appareils électroniques | Le montant de l'aide est calculé à partir du montant de l'aide. |
Vitesse d'alimentation des axes X et Y | mm/min | 22 à 555 | 22 à 555 | 22 à 555 | 22 à 555 |
Vitesse d'alimentation rapide sur les axes X et Y | mm/min | 1080 | 1080 | 1080 | 1080 |
Axe Z vitesse élevée rapide | mm/min | 590 | 590 | 590 | 590 |
Axe Z, puissance du moteur à élévation rapide | Le | 750 | 750 | 750 | 1100 |
Poids maximal de la pièce à usiner | en kg | 300 | 300 | 300 | 400 |
T slot ((No./largeur/distance) | mm | Le rapport de la commission | Le rapport de la commission | Le rapport de la commission | 3/18/80 |
Moteur principal | kW | 2.2 (V), 2.2 (H) | 3.75 ((V), 2.2 ((H) | 3.75 ((V), 2.2 ((H) | 5.5 (V), 4 (H) |
Moteur d'entraînement à alimentation automatique par axes X, Y | Le | 750 | 750 | 750 | 750 |
Puissance de la pompe du liquide de refroidissement | Le | 40 | 40 | 40 | 90 |
Dimension globale | mm | La taille de l'appareil doit être comprise entre 1700 x 1500 x 2150 | La taille de l'appareil est de 1700x1500x2270 | 1780 x 1500 x 2270 | 2220 x 1790 x 2360 |
N.W. / G.W. | en kg | Les produits de base | autres produits | 1650/1750 | 2450/2650 |
***Normalisation:
5 HP Taiwan fait tête de fraisage à poulie à étape, broyeur à rouleaux, barre de traction, vise de la machine, arbre horizontal du broyeur, système de refroidissement, lampe de travail, moteur de levage de table, panneau convergent, clé,porte-clés, manche centrale, poignée rotative de levage, plaque de collecte d'huile, manuel d'utilisation ((édition anglaise).
*** Facultatif:
DRO à trois axes
Tête de fraisage à vitesse variable de type 5 ch de fabrication taïwanaise
Barre d'entraînement de l'air
58 pièces de trousse
Tête divisrice universelle
Table tournante
Le paquet: Palette en bois et couvercle en plastique (norme)
ou boîtier en contreplaqué (facultatif)
Taille des emballages:
Une pièce dans un boîtier: 114x122x222CMN.W./G.W.: 850/1050KGS
Deux pièces dans une boîte:114x122x222cmLe montant de la taxe sur le revenu est calculé à partir de la taxe sur le revenu.
Contenant chargé:3 séries / 20'GP
