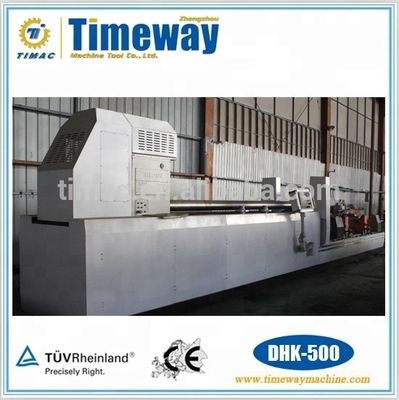

Machine à affûter CNC à trou profond horizontal à tube de précision avec une profondeur maximale de affûtage de 6000 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | CE ISO |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $65,000.00/sets >=1 sets |
| Détails d'emballage: | Paquet de sécurité maritime standard ou selon les exigences du client |
| Capacité d'approvisionnement: | 200 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Industrie concernée: | Salles de réparation de machines, usine de fabrication | Emplacement de la salle d'exposition: | Italie, France, Indonésie, Algérie, Roumanie, Ouzbékistan, Malaisie, Australie |
|---|---|---|---|
| Vidéo d'inspection de sortie: | Fournit | Rapport d'essai de la machine: | Fournit |
| Type de commercialisation: | Produit ordinaire | Garantie des composants de base: | 1 année |
| Composants de base: | PLC, moteur, moteur | Condition: | Nouveau |
| CNC ou non: | CNC | Voltage: | 380 V/50 Hz |
| Dimension ((L*W*H): | Pour les pièces d'une taille inférieure à 15 mm | Poids (kg): | 8000 |
| Puissance (kW): | 2.2 | Points clés de vente: | Automatique |
| Garantie: | 1 année | Couleur: | Selon le client exigez |
| Plage de diamètre de finition: | 100-500mm | Profondeur max. de mise au point: | 1000 à 15000 mm |
| Hauteur du centre de la broche: | 350 mm | Profondeur maximale de mise au point: | 6 000 mm |
| Service après-vente fourni: | Assistance en ligne | Les fonctions: | Aperçage de trous profonds en métal |
| Système CNC: | Delta de Taiwan ou autre | Type de machine: | Structure horizontale |
| Port: | Port de Chine | ||
Description de produit
Machine à affûter les trous profonds à cylindre CNC horizontale lourde
Les prix sont calculés sur la base des prix de vente.
Perspectives principales
Résumé
Résumé de la machine
- La série CNC machine à affûter les trous profonds est la machine dédiée pour affûter et polir les trous profonds.Il s'agit d'une machine idéale pour le traitement des trous profonds avec une grande précision et une grande efficacité..
- Le type de version modifiée de la machine peut être conçu selon les différentes exigences.positionnement et quantification dans le processus de productionAvec le développement de la machine d'affinage abrasive et automatisée à haute performance, la gamme d'applications de l'affinage deviendra de plus en plus large.
Principales performances
Performance et caractéristiques
- La machine adopte le mode de pièce à usiner fixe, la tête d'affûtage tournante et la tête à usiner. Elle a une large application, en particulier pour le traitement de pièces à usiner non rotatives, telles que le cylindre hydraulique,cylindre à air, carrosserie carrée, pièce avec arbre rotatif et plaque de bride, etc.

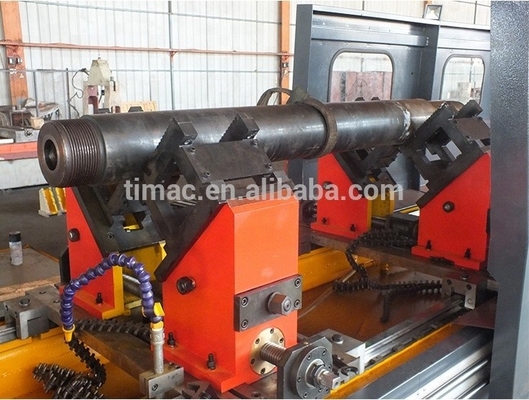

- La pièce est fixée par support de type V et verrouillage par chaîne.fréquence de réciprocité et distance d'affûtage. Il est adapté pour la production de masse ou la production de maintenance unique. La machine sélectionne le système de contrôle Taiwan Delta avec écran tactile interface homme-machine.
- La rugosité de la surface est jusqu'à Ra 0,2 μm et la rondeur est inférieure à 0,03 mm, la tolérance au trou est jusqu'à IT7 ou supérieure.
- En adoptant l'huile spéciale pour le refroidissement, la zone de travail est presque sans déformation et elle est jusqu'à la plus grande précision sur la taille et la géométrie avec une excellente finition de surface.L'affinage est la méthode de traitement importante du trou intérieur précis et du trou long, qui a un rendement élevé.
- Il y a la texture de croisement sur la surface de la pierre pétrolière, il est bon pour la protection du film de lubrifiant, et éviter efficacement se produisant de sable embarqué.

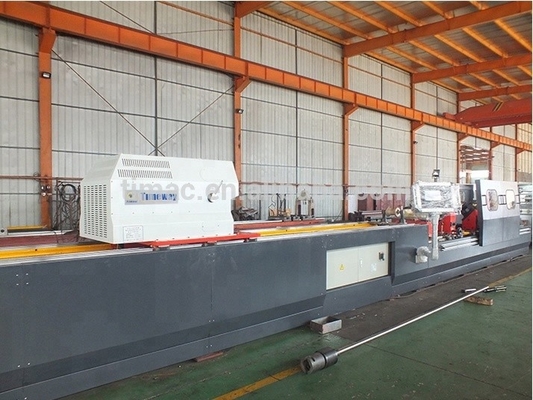

Le graphique de la partie réelle
Structure principale: corps du lit, boîte de tête de finition, armoire électrique, panneau d'exploitation, dispositif de serrage de type V, protecteur, roue de guidage de la barre de finition, rail de guidage linéaire.
Liste des spécifications
Paramètres techniques
| Les spécifications | Unités | DHK-350 | DHK-500 | DHK-800 |
| Plage de diamètre de finition | mm | Le numéro de série | Le nombre d'équipements utilisés | Le nombre de véhicules ne doit pas excéder: |
| Profondeur max. de mise au point | mm | 1000 à 15000 | 1000 à 15000 | 1000 à 15000 |
| Hauteur du centre de la broche | mm | 350 | 500 | 650 |
| Plage de vitesse de la broche de la boîte à barres d'affûtage | R/min | 20-200 ((Stepless) | 10-250 (sans pas) | 20 à 250 (sans pas) |
| Plage de serrage de la pièce | mm | Le numéro de série de l'appareil | Le numéro de série | Le numéro de série |
| Plage de vitesse de roulement du chariot | M/min | 1-20 ((Incompétent) | 1-20 ((Incompétent) | 1-20 ((Incompétent) |
| Débit de la pompe de refroidissement | L/min | 100 | 150 | 200, AB 50 |
| Volume du réservoir d'huile du système de refroidissement | L | 300 | 300 | 500 |
| Pression de dilatation de la tête de raffinage | MPa | 0.3-4 (variable) | 0.3-4 (variable) | 0.3-4 (variable) |
| Puissance du moteur à broche de la boîte à barres d'affûtage | kW | 11 (servo à courant alternatif) | 11 (servo à courant alternatif) | 15 (servo à courant alternatif) |
| Puissance moteur réciproque | kW | 5.5 (servo à courant alternatif) | 4.5 (servo à courant alternatif) | 5.5 (servo à courant alternatif) |
| Moteur de serrage et de dilatation puissance de la tête d'affûtage | kW | 0.75 (servo à courant alternatif) | 0.75 (servo à courant alternatif) | 0.75 (servo à courant alternatif) |
| Puissance du moteur de la pompe de refroidissement | kW | 2.2 | 2.2 | 2.2 |
Des images détaillées
Emballage et expédition
- D'abord emballé par un tissu étanche, puis dans un étui en bois.
- Quelques pièces devront peut-être être enlevées et emballées dans un boîtier en bois.
- Selon les différentes exigences du client, nous pouvons adopter différents emballages.
Qu'il s'agisse d'une machine à affûter des trous en profondeur à commande numérique ou d'une machine à forer et percer des trous en profondeur à commande numérique ou d'une machine à polir des rouleaux à ski de trous en profondeur à commande numérique, nous utilisons tous les mêmes emballages standard.
