Max. diamètre de forage. 100 mm CNC machine de forage à forage profond pour cylindre hydraulique
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Certification: | CE ISO9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet de sécurité maritime standard ou selon les exigences du client |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Condition: | Nouveau | Le type: | Foreuse de banc |
|---|---|---|---|
| Diamètre de Max. Drilling (millimètres): | 100 | Région de vitesse de la broche ((rpm): | 20 - 1200 tours par heure |
| CNC ou non: | Normalement | Voltage: | Pour les appareils à combustion |
| Puissance (kW): | 30 | Poids (kg): | 9 000 kg |
| Garantie: | 1 année | Points clés de vente: | D'une précision élevée |
| Emplacement de la salle d'exposition: | États-Unis, France, Brésil, Indonésie, Afrique du Sud, Kazakhstan | Industrie concernée: | Boutiques de matériaux de construction, ateliers de réparation de machines, usine d'aliments et de b |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Composants de base: | Incidence, pompe, vitesse, moteur | Gamme de forage de diamètre: | 30 à 60 mm |
| Plage de diamètre de forage: | 40 à 125 mm | Plage de profondeur de creusement: | 500 à 8000 mm |
| Diamètre de fixation de la pièce à usiner: | 40 à 200 mm | Plage de vitesse de la broche de la tête: | 20 à 1200 tours par minute |
| Hauteur du centre de la broche: | 300 mm | Taper à fuseau: | 1:20 |
| Système CNC: | SIEMENS ou autre système CNC | Le poids: | En tant que situation réelle |
| Port: | Port de Chine | ||
Description de produit

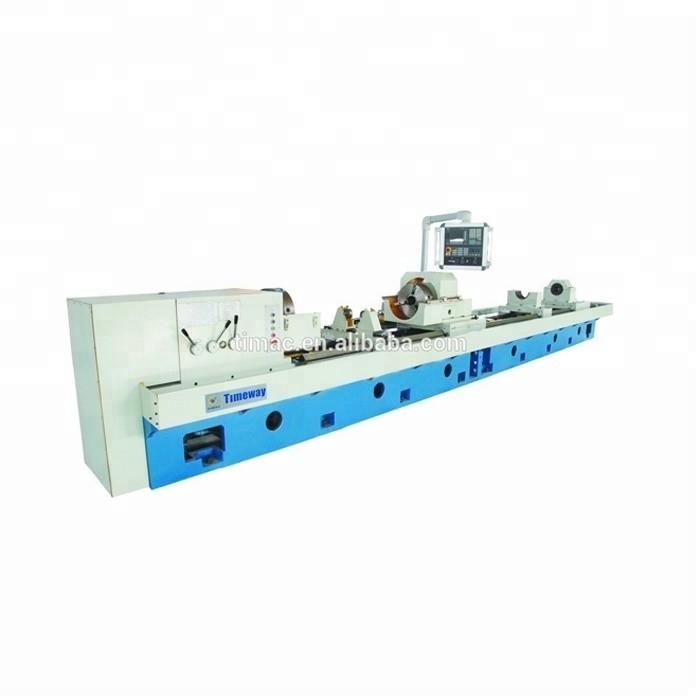

Machine de forage et de forage de trous profonds horizontaux CNC
Le code est le même.
Perspectives principales
Résumé
Résumé de la machine
- La machine de forage et de forage à trou profond CNC est principalement destinée au traitement de pièces cylindriques.
- La machine est équipée d'un système CNC. Outre l'usinage à travers le trou, elle peut également traiter le trou pas à pas et le trou aveugle, etc.
- La machine-outil est adaptée à la production de cylindres spéciaux, de cylindres de charbon, de machines hydrauliques, de tubes de chaudière à haute pression, de pétrole, militaires, électriques et aériens, etc.
Principales performances
Performance et caractéristiques
- La machine de forage et de forage de série adopte la double voie de guidage rectangulaire sur le corps du lit, qui est traitée par la technologie de durcissement et a l'excellente résistance à l'usure.
- Le dispositif de protection est installé autour de la machine pour éviter les éclaboussures et les fuites d'huile.
- Le système d'alimentation et l'alimentateur d'huile adoptent le contrôle du servo-moteur et la transmission du porte-engrenages pour assurer la sécurité de l'outil et de la pièce, la machine est facile à utiliser et a une bonne rigidité.
- Le moteur à broche utilise un moteur à fréquence variable CA avec régulation de vitesse sans pas.
- Il s'applique au processus de forage et de forage. Lors du forage, la machine adopte l'élimination interne des copeaux (type BTA), l'huile de coupe est fournie par alimentateur d'huile à la zone de coupe,la puce est déchargée à travers le trou intérieur de la barre de forage et est collectée dans le récipient de puce situé à l'arrière de la machine.
- La machine est équipée d'un outil composé à haut rendement, l'outil de polissage à rouleaux de skiving peut être étendu et rétracté automatiquement,il peut obtenir un traitement très efficace pour la production de bouteilles d'huile.
- L'outil allemand WENAROLL peut être choisi, et le client peut également utiliser l'outil fabriqué par notre société.
- Le DBK-100 est équipé d'une boîte de tête de travail, mais n'est pas équipé d'une boîte de forage ou d'une boîte de forage;Le DBK-100Uneajouter à la boîte de forage ou à la boîte de forage sur la base du DBK-100, doncune plus grande efficacitél'usinage de trous profonds pour pièces cylindriques.
Liste des spécifications
Paramètres techniques
| Les spécifications | Unités | Le DBK-100 | Le DBK-100A |
| Plage de diamètre de forage | mm | Le numéro de série | Le numéro de série |
| Plage de diamètre de forage | mm | Le numéro de série | Le numéro de série |
| Plage de profondeur de creusement | - Je vous en prie | 0.5 à 8 | 0.5 à 8 |
| Plage de serrage de la pièce | mm | Le nombre de pièces de rechange doit être déterminé en fonction de l'échantillon. | Le nombre de pièces de rechange doit être déterminé en fonction de l'échantillon. |
| Hauteur du centre de la broche | mm | 300 | 300 |
| Plage de vitesse de rotation de la broche de la tête | R/m | 200 à 1200 | 200 à 1200 |
| Diamètre du trou du fuseau | mm | Φ75 | Φ75 |
| Diamètre du trou conique avant de la broche | mm | Φ85 1:20 | Φ85 1:20 |
| Puissance du moteur de la tête | kW | Moteur à fréquence variable de 15 kW | |
| Puissance du moteur de la perceuse | kW | - | 15 |
| Le diamètre du trou du fuseau de forage | mm | - | Φ75 |
| Trou conique avant de la perceuse | mm | - | Φ85 1:20 |

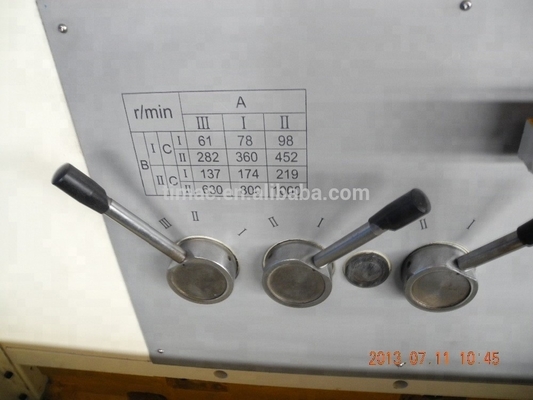

| Plage de vitesse de la perceuse | R/min | - | 40 à 500 ((12 étapes) |
| Plage de vitesse d'alimentation (sans pas) | mm/min | 5-1500 ((pas de démarche)) | 5-1500 ((pas de démarche)) |
| Vitesse de déplacement rapide du chariot d'alimentation | M/min | 3.2 | 3.2 |
| Puissance moteur d'alimentation | kW | 5.5 | 5.5 |
| Puissance du moteur rapide du chariot d'alimentation | kW | 3 | 3 |
| Puissance du moteur de la pompe hydraulique | kW | 1.5 | 1.5 |
| Pression de travail nominale du système hydraulique | MPa | 6.3 | 6.3 |
| Puissance du moteur de la pompe de refroidissement | kW | 5.5 (3 groupes) | 5.5 (3 groupes) |
| Pression nominale du système de refroidissement | MPa | 2.5 | 2.5 |
| Débit du système de refroidissement | L/min | 100,200,300 | 100,200,300 |
| Système CNC | Siemens 808 ou KND | ||
Les principales images

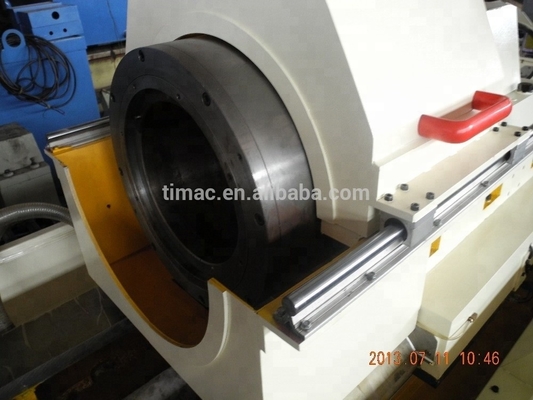

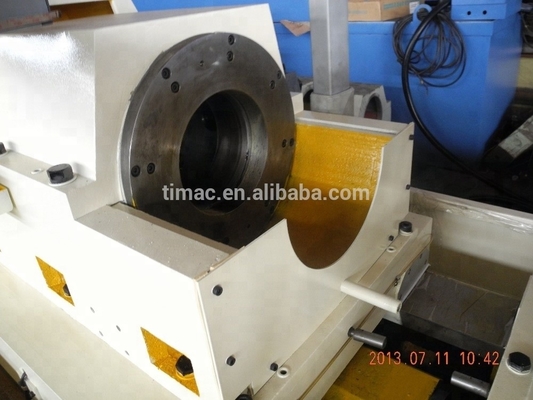

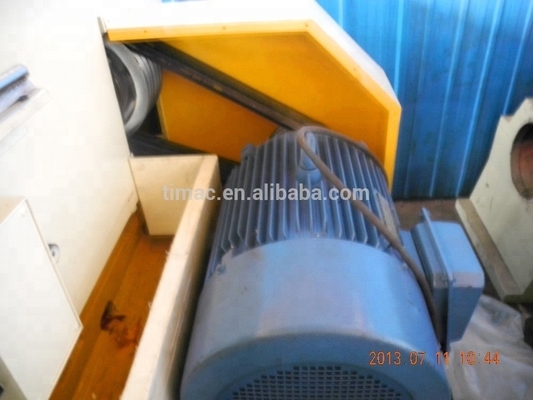

La machine est composée d'un corps de lit, d'un boîtier de tête, d'une boîte de perçage et de forage (facultatif), d'un corps de broche, d'un chariot d'alimentation, d'un distributeur d'huile, d'un système de refroidissement, d'un dispositif d'élimination des copeaux, d'un repos constant, d'un système hydraulique,support de barres ennuyeuses, moteur et système électrique, système CNC, etc.
Les têtes de bétail
Le système CNC est équipé de GSK ou SIEMENS ou FANUC ou d'un autre système CNC.
Une machine de spécifications différentes avec le chiffre réel
| |
| |
Emballage et expédition
- D'abord emballé par un tissu étanche, puis dans un étui en bois.
- Quelques pièces devront peut-être être enlevées et emballées dans un boîtier en bois.
- Selon les différentes exigences du client, nous pouvons adopter différents emballages.
Qu'il s'agisse d'une machine à affûter des trous en profondeur à commande numérique ou d'une machine à forer et percer des trous en profondeur à commande numérique ou d'une machine à polir des rouleaux à ski de trous en profondeur à commande numérique, nous utilisons tous les mêmes emballages standard.
