Le lit en une seule pièce est en fonte de haute qualité, la surface des rails est durcie et le meulage de précision, la stabilité et la rigidité sont élevées.La structure bien conçue assure une excellente capacité de traitement.
La table de base glisse avec du matériau TF et a été grattée manuellement de précision; La tête de roue glisse avec des rails plats en V avec rouleau de revêtement, haute précision et faible frottement de mouvement.
 |

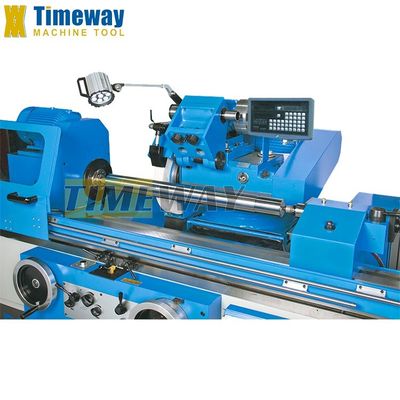

500*50*203 mm Taille de roue Machine de meulage cylindrique universelle pour le meulage extérieur de 200 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | timeway |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $25,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Démètre de meulage (externe) (mm): | 200 | Détecteur d'émissions: | 0 |
|---|---|---|---|
| Longueur de broyage ((mm): | 500 | Max. Longueur de la pièce (mm): | 750 |
| Max. Weight de l'objet (kilogrammes): | 100 | Taille centrale (millimètres): | 135 |
| Taille de roue (millimètres): | 500*50*203 | Vitesse de roue (rpm): | 1335 |
| Aspérité (μm): | 0 | Dimension ((L*W*H): | 235*203*205 mm |
| Poids (kg): | 3000 | Puissance (kW): | 5.5 |
| Points clés de vente: | Prix compétitif | Garantie: | 1 année |
| Emplacement de la salle d'exposition: | Russie, Canada, Turquie, Colombie, Kazakhstan, Tadjikistan, Brésil | Industrie concernée: | Fabricants, magasins de produits alimentaires et de boissons, magasins de matériaux de construction, |
| Type de commercialisation: | Nouveau produit 2023 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Composants de base: | Moteur, roulement, boîte de vitesses, moteur, engrenage | Condition: | Nouveau |
| CNC ou non: | Normalement | Nom du produit: | Machines de broyage cylindrique universelles |
| Type de machine: | Machine à griller cylindrique | Modèle: | G-200 |
| Couleur: | Facultatif adapté aux besoins du client | Service après garantie: | 1 an |
| Longueur maximale du sol (O.D.): | 500/750 mm | Taille des emballages: | Pour les autres types d'équipements, voir les notes de bas de page. |
| Puissance du moteur de la tête de travail: | 1.1 kW | Capacité de chargement: | 100 kg ou plus |
| Moteur: | 5.5 kW | ||
Description de produit
Description des produits

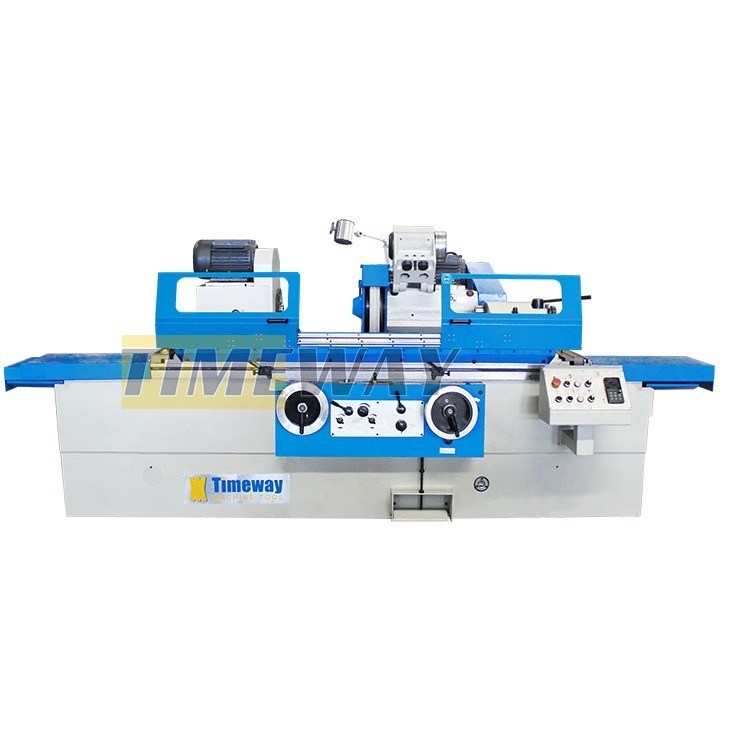

Machines de broyage cylindrique universelle haute externe-interne
*Le broyeur cylindrique de la série G est adapté au broyage des surfaces cylindriques et coniques extérieures.Le broyeur cylindrique universel de la série UG convient au broyage des surfaces cylindriques et coniques externes et internes.
*Pour la série UG, la tête de travail peut être tournée à n'importe quelle position dans le sens antihoraire de 90°, de sorte qu'elle peut être adaptée au broyage.intérieur ouune surface conique externe.
* Pour la série UG, la meuleuse cylindrique est équipée d'un appareil de meulage interne, la broche de meulage interne est supportée par un roulement précis.
* La broche de tête de travail, la broche de tête de roue, la broche de broyage interne, la pompe de liquide de refroidissement, la pompe à huile hydrodynamique et hydrostatique sont entraînées par des moteurs distincts.
* Chaque pièce mobile de la machine est dotée d'une structure de verrouillage électrique, hydraulique et mécanique.Tous les leviers de commande sont centralisés dans le panneau pour faciliter le fonctionnement.
* La roue de dressage peut être montée sur le coussin.
* La broche de tête de travail, la broche de tête de roue, la broche de broyage interne, la pompe de liquide de refroidissement, la pompe à huile hydrodynamique et hydrostatique sont entraînées par des moteurs distincts.
* Chaque pièce mobile de la machine est dotée d'une structure de verrouillage électrique, hydraulique et mécanique.Tous les leviers de commande sont centralisés dans le panneau pour faciliter le fonctionnement.
* La roue de dressage peut être montée sur le coussin.
Spécification
Spécification | Unité | G-200 | UG-200 |
Distance entre les centres | mm | 500/750 | 500/750 |
Hauteur du centre | mm | 135 | 135 |
Dia. au sol (O.D.) | mm | 5 à 200 | 5 à 200 |
Dia. de la terre (ID) | mm | - | 25 à 100 |
Longueur de broyage (O.D) | mm | 500/750 | 500/750 |
Longueur de broyage (ID) | mm | - | 125 |
Capacité de chargement | en kg | 100 | 100 |
Angle de pivotement de la tête de travail | - Je ne sais pas. | - | +90° |
Tête de travail à fuseau conique | - | MT4 | MT4 |
Vitesse de la broche de la tête de travail | Rpm | 25-380 (sans étape) | 25-380 (sans étape) |
Vitesse de la broche de la tête de roue | Rpm | 1335 | 1670 |
Voyage rapide de l'alimentation à la tête de roue | mm | 50 | 50 |
Voyage croisé de la tête de roue | mm | 205 | 205 |
Angle de pivotement de la tête de roue | - Je ne sais pas. | - | ± 10° |
L'alimentation de la tête de roue de la roue manuelle par tours (gros/fin) | mm | 2/0. Je vous en prie.5 | 2/0. Je vous en prie.5 |
L'alimentation de la tête de roue par roue manuelle par grain (gros/fin) | mm | 0.01/0. Je vous en prie.0025 | 0.01/0. Je vous en prie.0025 |
Taille de la meule extérieure | mm | Pour les pièces détachées: | Pour les pièces détachées: |
Vitesse périphérique maximale de la meuleuse | m/s | 35 | 35 |
Vitesse de la broche de broyage interne | Rpm | - | Résultats de l'enquête |
Taille de la meuleuse interne | mm | - | Le nombre maximal est de 50x25x13, le minimum est de 17x20x6 |
Tableau d'alimentation de la roue manuelle par tours | mm | 6 | 6 |
Angle de rotation de la table (CW) | - Je ne sais pas. | 3° | 3° |
L'angle de rotation de la table (CCW) | - Je ne sais pas. | 9° /8° | 9° /8° |
Vitesse d'alimentation longitudinale de la table | M/min | 0.1-4 | 0.1-4 |
Plumes coniques de la queue | - | MT4 | MT4 |
Voyage par plumes de queue | mm | 30 | 30 |
Puissance du moteur de meulage externe | kW | 5.5 | 4 |
Puissance du moteur de meulage interne | kW | - | 1.1 |
Puissance du moteur de la tête de travail | kW | 1.1 | 1.1 |
Poids brut | en kg | 3000 ou 3100 | Pour les véhicules à moteur |
Taille de l'emballage (LxWxH) | en cm | Le numéro de série est le numéro de série de l'appareil | Le numéro de série est le numéro de série de l'appareil |
Les accessoires
·Mesure de la plaque de pont · Ouvrir le repos stable · Flange de roue · Extracteur de roue · Arbre d'équilibrage · Roue de meulage · réservoir de liquide de refroidissement · Le carbure a déclenché le centre · Chien de conduite · Vêtement à roulettes (sans stylo) · Lampe de travail · Coude de nivellement · Appareil de meulage interne (UG) · à 3 mâchoires (UG) · Arbre de prolongation (UG) · Roue de meulage interne (UG) · Ensemble complet d'outils · Manuel d'utilisation (édition anglaise) | · Équilibreur · Réglageur de roues à rayon · Un repos régulier · Lecture numérique · Filtre en papier · Séparateur magnétique · fixation de broyage au centre · Vêtement de roue d'arrière |
Des images détaillées
Moulin à rouleaux

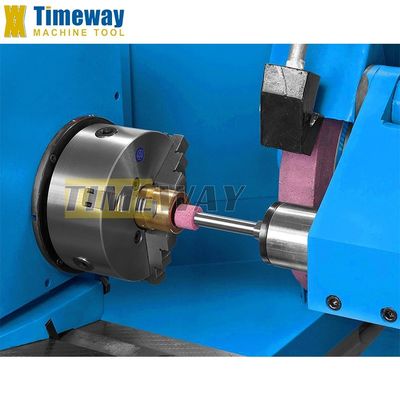

Il est livré avec un dispositif de broyage interne amovible.

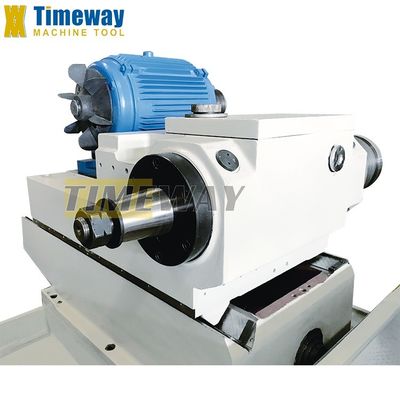

Le fuseau de la tête de roue est supporté par un roulement à coque bimetallique, ce qui rend le fuseau à haute rigidité et stabilité, assurant une surface de finition lourde et excellente.
La tête de broyage peut être tournée de 180° pour passer du broyage intérieur à l'extérieur.

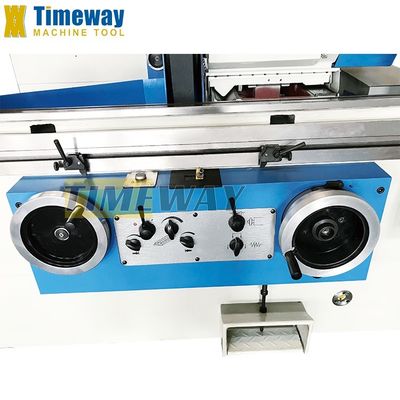

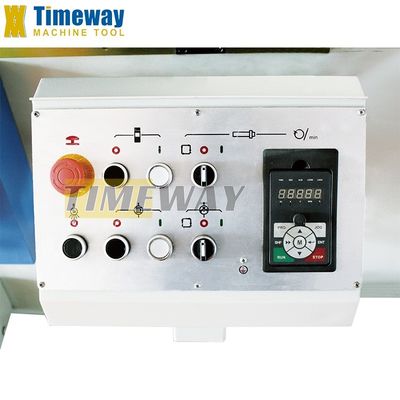

Le panneau d'opérateurs centralisé et l'action raisonnablement répartie
les poignées sont très claires et l'utilisateur
Amical à l'avant de la machine.
les poignées sont très claires et l'utilisateur
Amical à l'avant de la machine.
