1100/800/1100mm X/Y/Z Axe Voyage CNC Centre d'usinage horizontal HMC630 Machine à trois axes
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | timeway |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $68,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Légères |
| Dimension ((L*W*H): | 4860*3600*3460 | Poids (T): | 12 kilos |
| Taille de la table (mm): | 630*630 | Système de commande CNC: | GSK |
| Voyage de la table (X) (mm): | 1100 | Voyage de la table (Y) (mm): | 800 |
| Voyage de la table (Z) (mm): | 1100 | Précision de positionnement (mm): | 0,008 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.005 | Région de vitesse de la broche ((rpm): | 0 - 6000 r.p.m |
| Max. Table Load (kilogrammes): | 500 kg ou plus | Vitesse d'alimentation (mm/min): | 1 à 8000 mm/min |
| Min. Temps de changement d'outil: | 3 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Automatique | Garantie: | 1 année |
| Type de commercialisation: | Nouveau produit 2024 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Capacité d'usinage: | Une charge lourde | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 0 |
| Le couple de coupe: | 12 Nm | Vitesse d'alimentation rapide ((mm/min): | 0 à 3000 mm/min |
| Nom du produit: | Machines de fraisage CNC horizontales | Type de machine: | Centres mécaniques horizontaux |
| Modèle: | HMC630 | Couleur: | Exigences du client |
| Système de contrôle: | SIEMENS GSK FANUC (facultatif) | Vitesse de la broche: | 6 000 tours par minute |
| Service après-vente fourni: | 1 année | Voyage par axe X/Y/Z: | Pour les véhicules à moteur à combustion |
| Taille de la table de travail: | 630*630mm | Moteur: | 11 kW |
Description de produit
Description des produits

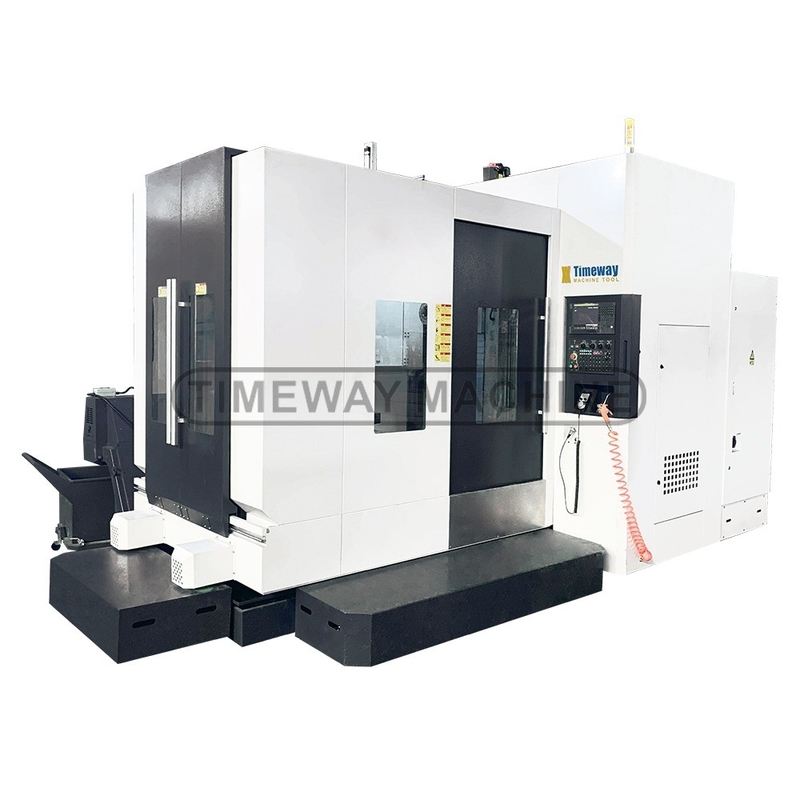

Centre d'usinage horizontal CNC (HMC) de type T positif
HMC630
Guide à rouleaux lourds à trois axes avec fuseau mécanique intégré à grande vitesse, peut traiter de la haute vitesse, haute précision au traitement de coupe lourde, des pièces en aluminium,pièces en acier pour la coulée et la transformation d'autres matériaux.Domaines d'application: automobile, aérospatiale, pétrolier, électrique, locomotive, machines plastiques, machines de construction et autres industries de l'usinage de précision.
1.La conception interne du cadre renforcé de la base garantit que la base ne change pas de forme, une forte capacité d'absorption des vibrations et améliore considérablement la rigidité de coupe.
2.Structure triangulaire stable + double plaque de renforcement, améliorer la rigidité globale de la colonne.3.Le refroidissement creux standard à vis à trois axes peut réduire la hausse de température de la vis de
Il est à 70%.
Il est à 70%.
4.Le rail de guidage à long rayon d'action à axe Z fournit un support stable.
Spécification
Spécification | Unité | HMC630 |
Structure de la machine | - | Type T positif |
Voyage par axe X | mm | 1100 |
Voyage par axe Y | mm | 800 |
Voyage par axe Z | mm | 1100 |
Le moteur doit être équipé d'un système de freinage de freinage de freinage de freinage. | - | Bis22 |
Taille de la table | mm | 630 x 630 |
Indexation des tableaux | - Je ne sais pas. | 1°x360 |
Les emplacements en T (numéro/largeur/pitch) | - | 5-18 à 100 |
Vitesse de rotation de la table | Rpm | 16.6 |
Capacité de chargement | en kg | 1500 |
Force de verrouillage ((35 kg/cm2) | Poids total de l'eau | 5000 |
Distance entre le centre de la broche et la table | mm | 50 à 850 |
Distance entre le nez de la broche et le centre de la table | mm | 125-1225 |
Tone de la broche | - | NT1 société civile |
Vitesse du fuseau | Rpm | 6000 |
Le moteur de servo à axe X/Y/Z (FANUC) | - | Le produit doit être soumis à un contrôle de qualité. |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 1-8000 |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | 24h/24 et 24h |
Type de rails à axe X/Y/Z | - | X/Z:linéaire;Y: glissant |
Précision du positionnement sur l'axe X/Y/Z | mm | 0.008 |
Précision de répositionnement de l'axe X/Y/Z | mm | 0.005 |
Précision de positionnement de l'axe B | "" est supprimé. | 10 pouces |
Capacité de contrôle aérien (style) | outils | 24 (disque) |
Temps de changement d'outil (outil à outil) | seconde | 5 |
Poids maximal de l'outil | en kg | 18 |
Diamètre maximal de l'outil | mm | Le numéro 112/200 |
Longueur maximale de l'outil | mm | 300 |
Énergie | Qua | 40 |
La pression de l'air est requise | Poids total de l'eau | 8 |
Poids de la machine | en kg | 12000 |
Dimensions de la machine (LxWxH) | mm | 4860 × 3600 × 3460 |
Les accessoires
· contrôle SIEMENS 808D ·Générateur d'impulsions manuel (MPG) · Interface USB et LAN · Lampe de travail · Lampe pilote · Système de refroidissement · Système de lubrification automatique · Coude et boulons de nivellement · Table tournante NC · Échangeur de chaleur · Boîte à outils et boîte à outils · Manuel de l'opérateur (en anglais) | · Reducteur ZF ou BF · Buse circulaire du liquide de refroidissement · Fluide de refroidissement par fusée (CTS) · refroidisseur d'huile de broche · climatiseur pour armoire électrique · Système de mesure automatique de la longueur des outils · Système de mesure automatique de la pièce · convoyeur à copeaux (optionnel: type spirale/type chaîne) |
Des images détaillées

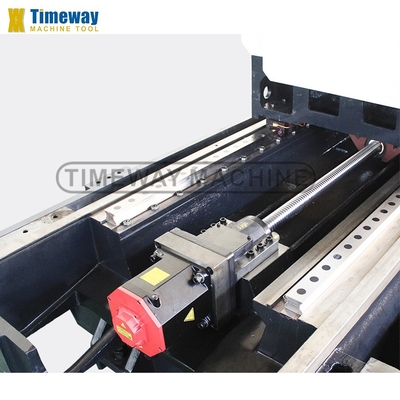

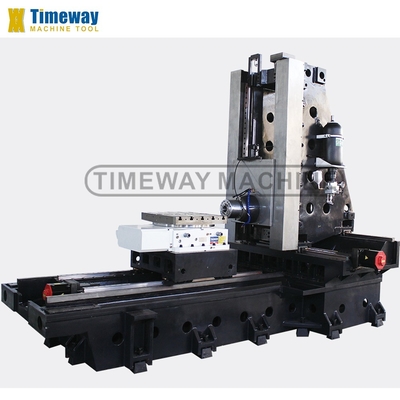

Conception du lit à haute rigidité
X, Z-axe lit intégré, Y-axe colonne conception de moulage intégré, la rigidité globale est excellente, peut améliorer la précision et la stabilité des machines-outils.

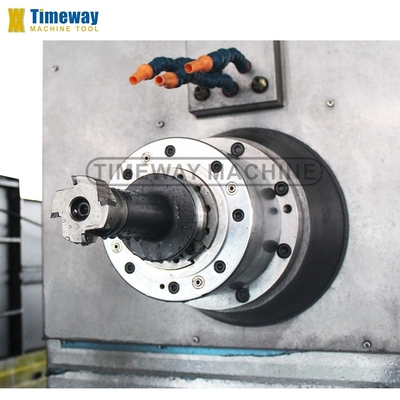

Dispositif de transmission à broche fort BT-50
La tête de broche d'engrenage est coulée en une seule pièce, ce qui est plus rigide que la structure générale de broche combinée, améliore la stabilité de la machine-outil,et a une capacité de coupe plus forte et une précision plus élevée.
Table tournante de haute précision
Le disque de la table de travail rotative à axe B est entraîné parLes produitsLe système de serrage hydraulique est adopté pour assurer une grande précision et une grande rigidité.

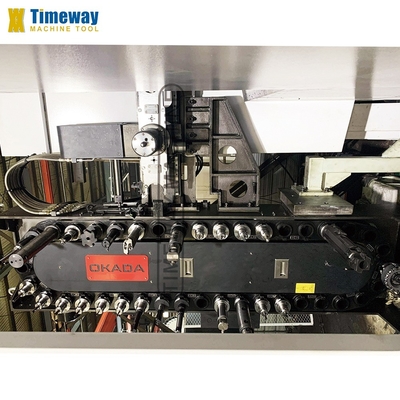

Type de chaîne ATC
Utilisation de la méthode d'adressage à adresse fixe de chemin le plus court, de sorte que le problème de collision de gros outils ne peut être considéré que dans la première installation.
Domaine d'application
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et de nos produits.
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
