Machine à former des ressorts à bobine CNC universelle sans câble à 12 axes avec rotation de fil
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $200,000.00/sets 1-2 sets |
| Détails d'emballage: | Étui en bois |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Couleur: | Personnalisable |
|---|---|---|---|
| nombre d'axes: | 12 axes | Classe de grandeur de fil: | 3 à 8 mm |
| Max. diamètre extérieur: | 120 mm | Longueur maximale d'alimentation du fil: | Illimité |
| Vitesse maximale d'alimentation du fil: | 100 m/min | Dimension de la machine: | Pour les véhicules à moteur à combustion |
| Poids de la machine: | 10 000 kg | Voltage: | 380 V/50 Hz |
| Type de contrôle: | Système CNC de Taiwan | Port: | Port de Chine |
Description de produit

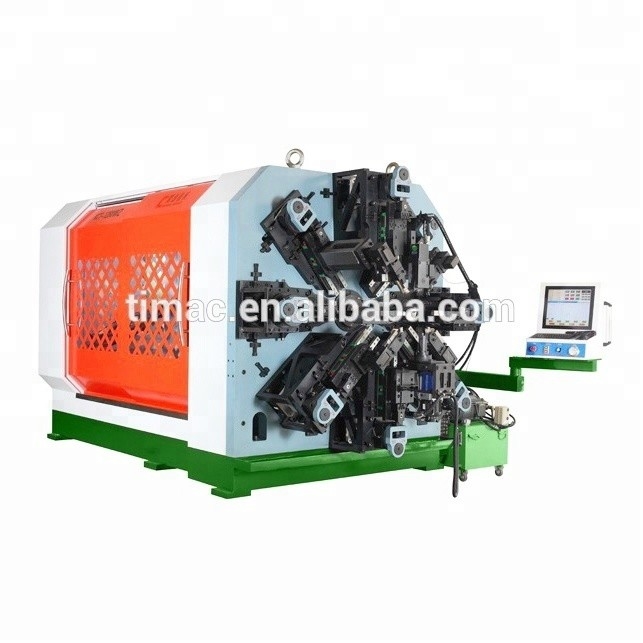

Machine de formage de ressorts à enroulement universel CNC sans câble à 12 axes
Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous:
Paramètre technique
Modèle | Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous: |
Nombre d'axes | 12 Axe |
Plage de taille du fil | φ3,0 à 8,0 mm |
Diamètre extérieur maximal | φ120 mm |
Longueur maximale d'alimentation | Illimité |
Vitesse d'alimentation du fil | 100 m/min |
Indice du printemps | 4 |
Paires de rouleaux | 4 couples |
Servo-moteur d'alimentation par câble | 15.0kw |
Servo-moteur à piqûre | 2.0kw |
Partie du servo moteur à rotation de fil | 7.5 kW |
Formation et coupure du servo moteur | 4.4kwx8 |
Partie d'un servomoteur à rotor | 2.0kw |
Dimension (LxWxH) | Pour les appareils à commande numérique |
Poids de la machine | 10 000 kg |
Puissance CA | 3 à 380 V 50 Hz |
Performance et caractéristique
- USPK1280A 12 axes sans câble à ressort CNC polyvalent rotation machine de formage, est un nouveau type de série de machines à ressort sans câble multifonctionnelle,est à Kaichuamg machines à ressorts R & D indépendante et la production et la commercialisation d'une ligne de courroie sans câble à 12 axes NC machine de bobinage à ressort universel, la taille standard de la ligne est de 3,0 à 8,0 mm (pour le fil trempé à l'huile à titre de référence), et est principalement adapté pour la production de divers ressorts de compression de précision, un ressort de tension, un ressort de torsion,moteur à rouleaux, ressorts à tour, ressorts à fil plat, produits de moulage de fil à ressorts à forme spéciale.
- USPK1280A machine de formage à ressort polyvalent CNC sans cames à 12 axes, fabriquée à Taiwan avec un ordinateur Windows 7 et un servomoteur Yaskawa importé du Japon,avoir une conception unique sans bras à cames et à roulettes, tourelle avec huit ensembles de commande de servomoteur, qui outil huit essieux, fil d'alimentation d'un arbre, axe central tournant, arbre de ligne et une boucle d'un arbre.
- Le système est composé d'un système de formage de tige de raccordement à manivelle, d'un système de transfert de fil et de fil, d'un système de redressement de fil et d'un système de noyau rotatif, etc.
- USPK1280A machine à ressort sans chameau peut être équipée d'un dispositif de coupe à ciseaux hydrauliques, le bruit est faible, le mandrin et les dommages de la machine est nul.
- Dans le même temps, il augmente également considérablement la portée de traitement du ressort, la précision de formage et la vitesse de la machine, et les performances de formage sont stables.
Autres machines à ressorts (machine à ressorts universelle)
Le SPK-45 et le SPK-30
États-UnisPK-540 USPK-25

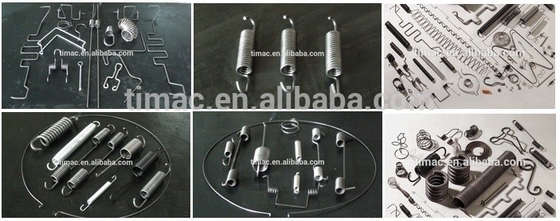

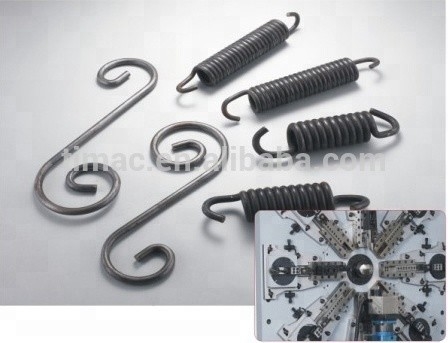

échantillon de pièce

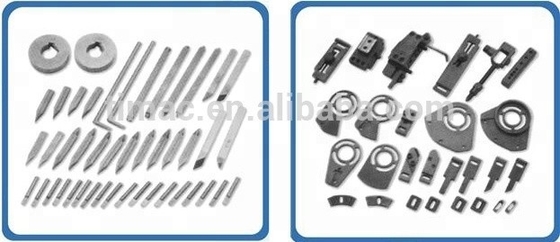

Outil de ressort

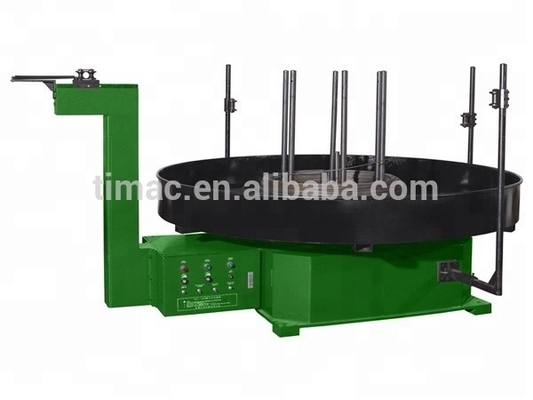

Machine automatique d'alimentation par fil
Modèle | FWA-100 | FWA-200 | FWA-400 | Le numéro de série FWA-1000 |
Capacité maximale de charge | 100 kg ou plus | 200 kg ou plus | 400 kg | 1 000 kg |
Vitesse maximale de la table | 150 tours par minute | 70 tours par minute | 58 tours par minute | 50 tours par minute |
Diamètre de la table | 650 mm | 850 mm | Pour les véhicules à moteur | 2 000 mm |
Moteur | 180 watts | 400 watts | 2.2kw | 4.0kw |
Puissance CA | 220 v 50 Hz | 220 v 50 Hz | 220 V 50 Hz | 3 à 380 V à 50 Hz |
Dimensions (LxWxH) | Pour les véhicules à moteur électrique | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les pièces détachées: |
Le poids | 60 kg ou plus | 100 kg ou plus | 150 kg ou plus | 1 000 kg |
Le montant de l'aide est calculé en fonction de l'expérience acquise.
FWA-400 FWA-200 Pour les appareils électroniques

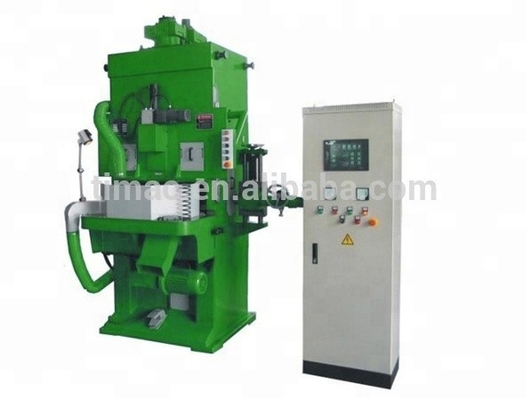

Machine de broyage à ressort
MTH-180 MTH-250 MTH-380
