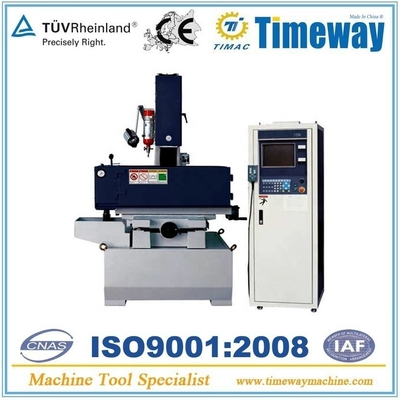

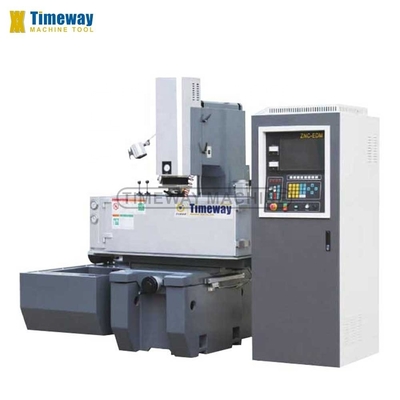

250 mm Retour et aller ZNC type EDM machine à couler / CNC EDM machine-outil avec 1
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE & ISO9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $26,000.00/sets >=1 sets |
| Détails d'emballage: | dans un boîtier en bois (peut être fumigé) ou sur demande |
| Capacité d'approvisionnement: | 60 ensembles par mois |
|
Détail Infomation |
|||
| CNC ou non: | CNC | Condition: | Nouveau |
|---|---|---|---|
| Type de machine: | edm de platine | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Produit ordinaire |
| Garantie des composants de base: | 1 année | Composants de base: | Roulement, moteur, pompe |
| Voltage: | Selon la demande du client | Poids (kg): | 1330 |
| Puissance (kW): | 6 | Garantie: | 12 mois |
| Points clés de vente: | Prix compétitif | Industrie concernée: | Magasins d'aliments et de boissons, magasins de matériaux de construction, ateliers de réparation de |
| Emplacement de la salle d'exposition: | Canada, Italie, France, Allemagne, Émirats arabes unis, Afrique du Sud, Malaisie, Australie | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Couleur: | personnalisé | Machines de traitement électronique par CNC: | Machine à égoutter par décharge électrique |
| Voyage à gauche et à droite (axe X): | 350 mm | Taille de table de travail: | 600 x 350 mm |
| Voyage aller-retour (axe Y): | 250 mm | Voyage de la broche Z: | 180+(180) mm |
| Service après garantie: | Assistance en ligne | Port: | Port de Chine |
Description de produit
Description des produits
Application et caractéristiques:
1.EDM Sinker Machine est une sorte de machine de formation de cavités de précision.
2Il utilise des matériaux conducteurs (comme le cuivre, le graphite, l'acier) comme électrode d'outil pour traiter la pièce (en général des matériaux conducteurs).
3Il est principalement adapté pour le matériau de blanchiment de précision, le matériau de cavité (comme les sacs en plastique, les moules de bakelite, etc.), les trous, le traitement spécial des trous.
4Il est l'équipement idéal pour les ateliers de transformation de machines, atelier de moules.
1.La machine est conçue selon des analyses de résistance au tirage, de résistance à la pression et de réaction par comJe suis désolée.
2.La coulée est utilisée HT300 par les intempéries nationales et toutes sortes de traitement, il s'usure bien et sa précision est inchangée.
3La structure de la machine est raisonnable, sans distorsion, de bonne rigidité pour assurer la précision du procédé.
4.Les rails sont en forme de V, peuvent se déplacer légèrement sous une charge lourde et une bonne précision de l'axe Z est utilisée par le servo-moteur japonais SANYO.
5Les roues à rouleaux de haute précision sont des rails utilisés pour la table de travail.
6- pompe à huile danoise GRUNDFOS ou pompe à huile italienne GALPEDA.
7.Ruleur de grille SINO à trois axes.
8.Peut choisir arbitrairement les méthodes d'élimination de la ferraille, l'huile de balayage ou l'huile de succion, choisir également9.Il convient au traitement de pièces cavités, trous et de formes spéciales en cuivre, plumbago, acier.
2Il utilise des matériaux conducteurs (comme le cuivre, le graphite, l'acier) comme électrode d'outil pour traiter la pièce (en général des matériaux conducteurs).
3Il est principalement adapté pour le matériau de blanchiment de précision, le matériau de cavité (comme les sacs en plastique, les moules de bakelite, etc.), les trous, le traitement spécial des trous.
4Il est l'équipement idéal pour les ateliers de transformation de machines, atelier de moules.
1.La machine est conçue selon des analyses de résistance au tirage, de résistance à la pression et de réaction par comJe suis désolée.
2.La coulée est utilisée HT300 par les intempéries nationales et toutes sortes de traitement, il s'usure bien et sa précision est inchangée.
3La structure de la machine est raisonnable, sans distorsion, de bonne rigidité pour assurer la précision du procédé.
4.Les rails sont en forme de V, peuvent se déplacer légèrement sous une charge lourde et une bonne précision de l'axe Z est utilisée par le servo-moteur japonais SANYO.
5Les roues à rouleaux de haute précision sont des rails utilisés pour la table de travail.
6- pompe à huile danoise GRUNDFOS ou pompe à huile italienne GALPEDA.
7.Ruleur de grille SINO à trois axes.
8.Peut choisir arbitrairement les méthodes d'élimination de la ferraille, l'huile de balayage ou l'huile de succion, choisir également9.Il convient au traitement de pièces cavités, trous et de formes spéciales en cuivre, plumbago, acier.
10.Le système de lubrification est utilisé de manière appel-back, la lubrification du rail est terminée une fois, et conserve la propreté de l'apparence.
11Les circuits imprimés sont résistants à l'humidité, anticorrosifs, remplis d'or.
11Les circuits imprimés sont résistants à l'humidité, anticorrosifs, remplis d'or.
Spécification | Unité | Pour les véhicules à moteur électrique | Pour les appareils à commande numérique | Le numéro de série est le numéro de série. | Pour les appareils à commande numérique | |||||
Taille de la table de travail | mm | 600 x 350 | 700 x 400 | 800 x 500 | Le nombre de pièces | |||||
Voyage à gauche et à droite (axe X) | mm | 350 | 450 | 500 | 650 | |||||
Voyage aller-retour (axe Y) | mm | 250 | 350 | 400 | 550 | |||||
Voyage de la broche Z | mm | 180+(180) | 200+(200) | 200+(300) | 300 + ((300) | |||||
Distance maximale entre les électrodes et table de travail | mm | 55 à 445 | 58 à 450 | - Pour les femmes | 205 à 790 | |||||
Taille du réservoir de stockage d'huile | en cm | 90 x 55 x 35 | 120 x 65 x 45 | 120 x 74 x 48 | 178 x 95 x 60 | |||||
Poids de maintien de la broche | en kg | 50 | 70 | 150 | 250 | |||||
Poids de la charge de la table de travail | en kg | 300 | 600 | 1300 | 2800 | |||||
Paramètre de commande | ||||||||||
Max.courant électrique de traitement | Une | 60 | 60 | 60 | 100 | |||||
Vitesse maximale de traitement | mm3/min | 450 | 450 | 450 | 700 | |||||
Consommation minimale d'électrodes | % | 0.3 | 0.3 | 0.3 | 0.4 | |||||
Roughness optimale | μm | ≤ 04 | ≤ 04 | ≤ 04 | ≤ 04 | |||||
Puissance d'entrée | KVA | 6 | 6 | 6 | 8 | |||||
Poids de la machine | en kg | 1300 | 1500 | 2200 | 3500 | |||||
Type de poteau d'outil | - | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | V4/V6/V8 | |||||
Temps de changement d'outil | s | 2.6 | 2.6 | 2.6 | 2.6 | |||||
Précision de positionnement de la tourelle | mm | 0.01 | 0.01 | 0.01 | 0.01 | |||||
Taille de la section d'outil | mm | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | |||||
Diamètre de la plume de la queue | mm | 160 | 160 | 160 | 160 | |||||
Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 | |||||
Plumes coniques de la queue | - | MT6 | MT6 | MT6 | MT6 | |||||
Système CNC | - | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | Les États membres doivent déterminer si les mesures d'intervention visées au paragraphe 1 sont justifiées. | |||||
Précision de travail | - | Les données de référence | Les données de référence | Les données de référence | Les données de référence | |||||
Roughness de la surface | μm | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | |||||
Puissance du moteur principal | kW | 30 | 30 | 30 | 30 | |||||
Poids de la machine | en kg | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de la présente décision. | ||||||||
Longueur de la machine | mm | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||||||||
Largeur de la machine | mm | 2530 | 2530 | 2780 | 2780 | |||||
Hauteur de la machine | mm | 2150 | 2150 | 2600 | 2600 | |||||
Pourquoi nous choisir?
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
