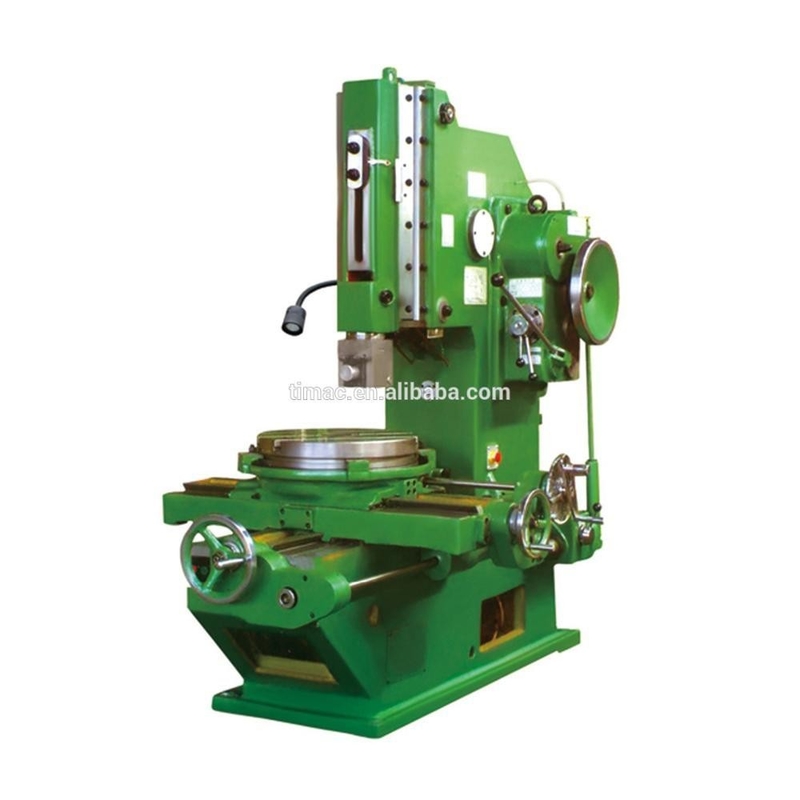

Machine de fente verticale de type mécanique manuelle de haute précision avec indexation
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | CE ISO9001 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $15,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet standard |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Condition: | Nouveau | Voltage: | 380 V/50 Hz |
|---|---|---|---|
| Dimension ((L*W*H): | 1916*1305*1995 mm | Garantie: | 1 année |
| Service après-vente fourni: | Assistance en ligne, ingénieurs disponibles pour l'entretien des machines à l'étranger | Couleur: | Optionnel |
| Max. Longueur de la fente: | 200 mm | RAM Stroke: | 220 |
| Nombre de fentes par minute: | 32, 50, 80, 125 ((temps/min.) | Inclinaison du bélier: | 0 à 8 degrés |
| diamètre de table de travail: | 500 mm | Voyage de table de travail: | 500*500 mm |
| Vitesse du moteur principal: | 1430rpm | Le poids: | 2200Kg |
| Le pouvoir: | 3 kW (moteur principal) | Port: | Port de Chine |
Description de produit
Machines à fentes verticales mécaniques avec indexation

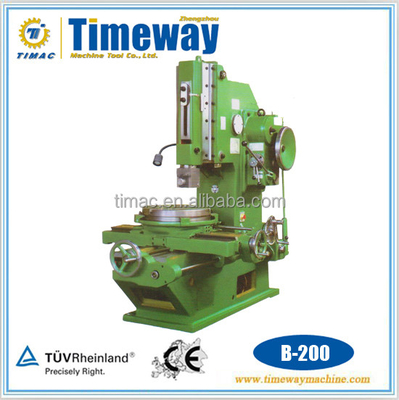

B-200 B-320
Applications et caractéristiques
- Conçue pour couper différents plans, surface formée et mode clé de la pièce à usiner, la machine est adaptée à la production de pièces simples ou de petits lots.
- Le démarrage et l'arrêt de la machine sont effectués par un embrayage à plusieurs disques et la réciprocité du bélier est réalisée par un maillage à manivelle.
- Un mécanisme automatique d'alimentation verticale, horizontale et rotative ainsi qu'un dispositif de sécurité sont installés sur la table.mouvement horizontal et rotatif de la table de travail équipée d'un engrenage d'indexation pour mouvement rotatif.
Paramètre technique
Spécification | Unité | Le B-320 | B-200 |
La cigogne | mm | 340 | 220 |
Longueur maximale de la fente du bélier | mm | 320 | 200 |
Temps de déplacement du bélier | fois min | 20.32.50.80 | 32.50.80.125 |
Rame à inclinaison | - Je ne sais pas. | 0 à 8 | 0 à 8 |
Diamètre de la table | mm | 630 | 500 |
Réglage vertical de la distance de ram | mm | 315 | 230 |
Surface de support de la tête au lit depuis les parois avant | mm | 600 | 485 |
Entre la surface de travail et la distance inférieure de transport | mm | 490 | 320 |
Distance de déplacement longitudinale maximale du tableau | mm | 630 | 500 |
Distance de déplacement latérale maximale de la table | mm | 560 | 500 |
Table pivotante maximale | - Je ne sais pas. | 360 | 360 |
Tableau moteur à alimentation | mm | 0.08-1.21 | 0.08-1.21 |
Plage d'alimentation pour la rotation de la table | mm | 0.052 à 0.783 | 0.052 à 0.783 |
Puissance du moteur | kW | 4 | 3 |
Velocité du moteur (valeur calculée) | R/min | 960 | 1430 |
Poids de la machine (environ) | en kg | 3000 | 2200 |
Dimensions globales (L*W*H) | mm | 2261 x 1495 x 2245 | 1916 x 1305 x 1995 |
