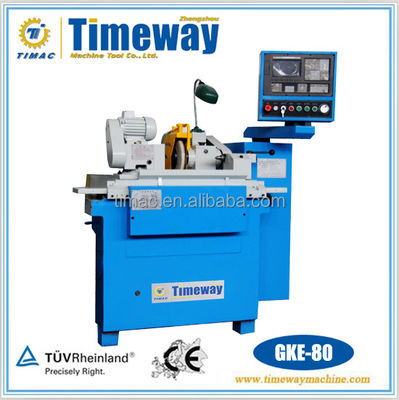

Petite meuleuse à cylindres externe à commande numérique pour la fabrication à petite échelle Poids KG 2000
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $10,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois ou palette en bois |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Démètre de meulage (externe) (mm): | 80 | Longueur de broyage ((mm): | 300 |
|---|---|---|---|
| Max. Longueur de la pièce (mm): | 300 | Max. Weight de l'objet (kilogrammes): | 10 |
| Taille centrale (millimètres): | 115 | Taille de roue (millimètres): | Pour les pièces détachées: |
| Vitesse de roue (rpm): | 35 | Rondeur ((mm): | 1.5 |
| Aspérité (μm): | 0.32 | Voltage: | 380 V à 50 Hz |
| Dimension ((L*W*H): | En tant que situation réelle | Poids (kg): | 2000 |
| Puissance (kW): | 3.4 | Points clés de vente: | D'une précision élevée |
| Garantie: | Une année, une année | Emplacement de la salle d'exposition: | France, Roumanie, Australie, Corée du Sud, Russie, Turquie, Brésil, Algérie, Chili |
| Industrie concernée: | Usine de fabrication, usine d'aliments et de boissons | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Composants de base: | Autres moteurs |
| Condition: | Nouveau | CNC ou non: | CNC |
| Hauteur du centre: | 115 mm | Poids maximal d'objet: | 10 kg ou plus |
| Rondeur (O.D.): | 1.5um | Roughness de surface (O.D.): | Pour les métaux non ferreux |
| Système CNC: | Péninsule KND 1000Ti | Taille de la roue: | 250*25*75 mm |
| Max. Longueur de broyage: | 300 mm | Max. Grinding Diameter: | 80 mm |
| Port: | Port de Chine | ||
Description de produit

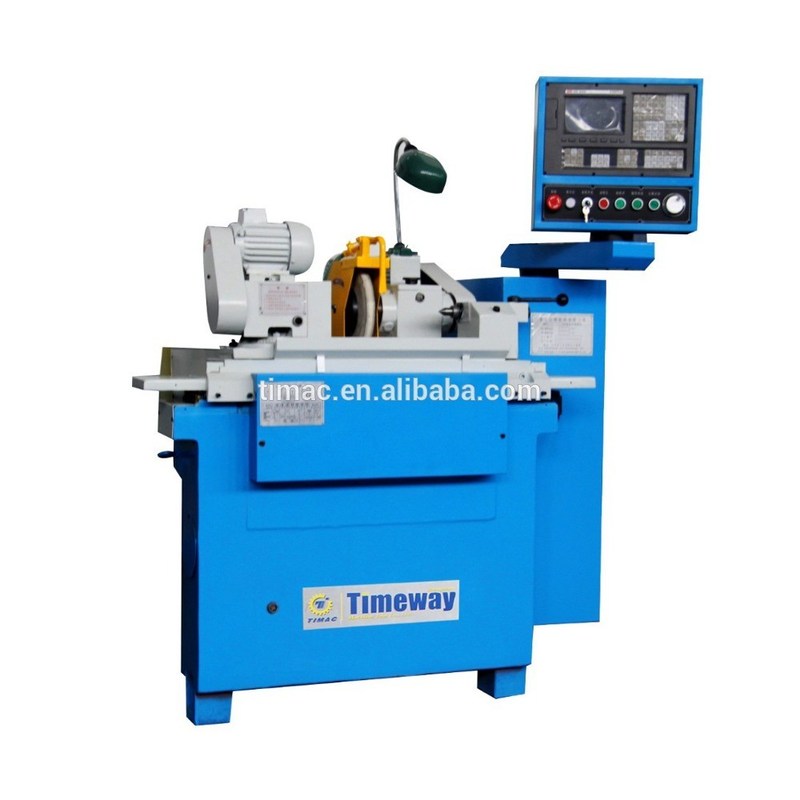

Moulin à coudre cylindrique externe à commande numérique (CNC) de type économique
GKE-80*300
Principales fonctions et caractéristiques
1La structure de la machine est souple, la précision stable, l'efficacité de broyage élevée, en particulier pour les pièces cylindriques culindriques ou coniques de moins de 20 mm, avec des caractéristiques délicates et simples.
2Le système électrique est commandé par KND 1000Ti, d'autres systèmes peuvent également être configurés selon le client.
3. X-axe, Z-axe guide est en utilisant le guide linéaire de laminage croisé, améliorer la sensibilité et de l'alimentation minimale micro-alimentation.
4La broche de la tête de roue est supportée par trois roulements hydrodynamiques.
5La machine peut être équipée d'un instrument de mesure radial et axial.
Les principaux accessoires
- Commodateur de périphérie de roue
- Centre de roue
- Arbre d'équilibrage
- Type ouvert à repos constant
- Extracteur de roue
- séparateur magnétique
Accessoires supplémentaires
- Plateau d'équilibrage des roues
- Instruments de mesure du diamètre
Paramètres techniques
| Les spécifications | Unités | GKE-80*300 |
| Dia. à être la terre | mm | Le numéro de série |
| Longueur maximale à broyer | mm | 300 |
| Hauteur du centre | mm | 115 |
| Distance entre les centres | mm | 300 |
| Centre de stockage | Morse 3 # | |
| Centre de la queue | Morse 3 # | |
| Poids maximal de la pièce à moudre | en kg | 10 |
| Taille de la roue | mm | Φ250*25*Φ75 |
| Vitesse périphérique de la roue | m/s | 35 |
| Vitesse de rotation de la broche de la roue | Rpm | 2800 |
| Quantité min. d'impulsion dans l'axe X | mm | 0.001 |
| Quantité min. d'impulsion dans l'axe Z | mm | 0.001 |
| Rondeur | Je ne sais pas. | 1.5 |
| L'uniformité du diaphragme dans la section longitudinale | Je ne sais pas. | 5 |
| Instruments de mesure du diamètre | Je ne sais pas. | Je suis Ra0.32 |
| Puissance totale du moteur | kW | 3.4 |
| Puissance du servomoteur longitudinal | kW | 1 ((3.3N.m) |
| Puissance du servomoteur transversal | kW | 1 ((3.3N.m) |
Le dessin des fondations
La profondeur des fondations dépend des propriétés du sol, mais elle doit être inférieure à 400 mm.
