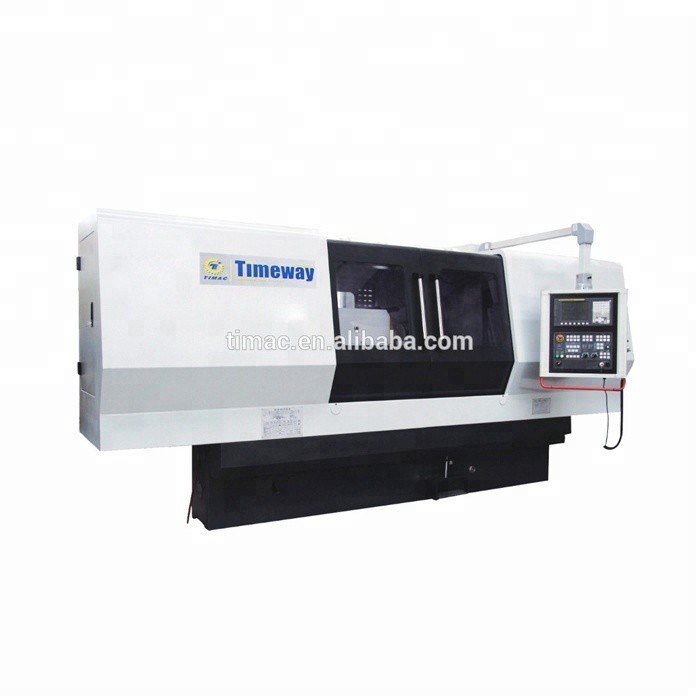

Machine de meulage CNC pour le faisceau à cames pour la rondeur O.D 1.5um et le poids maximal de la pièce 150kg
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | CE ISO |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $50,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois ou palette en bois |
| Capacité d'approvisionnement: | 200 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Machines de meulage à l'axe à cames CNC | CNC ou non: | CNC |
|---|---|---|---|
| Condition: | Nouveau | Voltage: | 380 V à 50 Hz |
| Dimension ((L*W*H): | En tant que situation réelle | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Couleur: | Selon les besoins du client | Hauteur du centre: | 180 mm |
| Poids maximal d'objet: | 150 kg ou plus | Vitesse périphérique de la roue: | 35m/s |
| Vitesse de la broche de roue: | 1100RPM | Rondeur (O.D.): | 1.5um |
| Roughness de la surface: | Pour les métaux non ferreux | Longueur et diamètre de broyage: | Personnalisations |
| Système CNC: | Système CNC SYNTEC de Taiwan ou autre | Taille de la roue: | 600*75*305 mm |
| Max. Longueur de broyage: | Pour les véhicules à moteur | Le poids: | En tant que situation réelle |
| Max. Grinding Diameter: | 320 mm | Le pouvoir: | 21.475kw |
| Port: | Port de Chine | ||
Description de produit
Machines de meulage à cran (CNC)
Le système de contrôle de l'équipement doit être conforme à la norme ISO/IEC 17025 et à l'annexe II.
Principales fonctions et caractéristiques
1Cette machine de série est l'équipement de traitement idéal des automobiles, des motos et d'autres arbres à cames du moteur, avec un haut rendement, une bonne précision, un fonctionnement simple, un coût élevéqui permettent à une personne d'exploiter plus d'une.
2. Utilisation du système CNC SYNTEC de Taiwan (d'autres systèmes peuvent également être configurés selon la personnalisation, tels que le système CNC FANUC ou SIEMENS).
3Le châssis de roue est équipé d'un assemblage de broche hybride à grande vitesse, avec une grande précision de rotation, rigidité et autres caractéristiques.
4Utilisant un logiciel propriétaire pour les caméras de meulage CNC.
5Configurer une boîte électrique, un réservoir et un réservoir de filtration séparés.
6Le moteur à roue adopte un dispositif d'ajustement de fréquence CA, qui peut essentiellement atteindre une vitesse de meulage linéaire constante.
Les principaux accessoires
- Tissus à roulettes
- Centre de roue
- Arbre d'équilibrage
- Type ouvert à repos constant
- Extracteur de roue
- séparateur magnétique
Accessoires supplémentaires
- Plateau d'équilibrage des roues
- Instruments de mesure du diamètre
Paramètres techniques
| Les spécifications | Unités | QMK-200H*500 QMKE-200H*500 | Le nombre d'équipements utilisés est le suivant: Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2. |
| Dia. à être la terre | mm | Le numéro de série | Le numéro de série est le suivant: |
| Longueur maximale à broyer | mm | 500 | 1000 |
| Hauteur du centre | mm | 135 | 180 |
| Distance entre les centres | mm | 500 | 1000 |
| Centre de stockage | Morse 4 # | Morse 5 # | |
| Centre de la queue | Morse 4 # | Morse 4 # | |
| Poids maximal de la pièce à moudre | en kg | 30 | 150 |
| Taille de la roue | mm | Le nombre d'équipements utilisés est le suivant: | Le nombre d'équipements utilisés est le suivant: |
| Vitesse périphérique de la roue | m/s | 35 | 35 |
| Vitesse de rotation de la broche de la roue | Rpm | 1100 | 1100 |
| Quantité min. d'impulsion dans l'axe X | mm | 0.001 | 0.001 |
| Quantité min. d'impulsion dans l'axe Z | mm | 0.001 | 0.001 |
| Rondeur | Je ne sais pas. | 1.5 | 1.5 |
| L'uniformité du diaphragme dans la section longitudinale | Je ne sais pas. | 5 | 5 |
| Roughness de la surface | Je ne sais pas. | Je suis Ra0.32 | Je suis Ra0.32 |
| Puissance totale du moteur | kW | 10.825 | 21.475 |
| Puissance du servomoteur longitudinal | kW | 1.6 ((6N.m) | 3.9 ((15 N.m.) |
| Puissance du servomoteur transversal | kW | 1.6 ((6N.m) | 3.9 ((15 N.m.) |

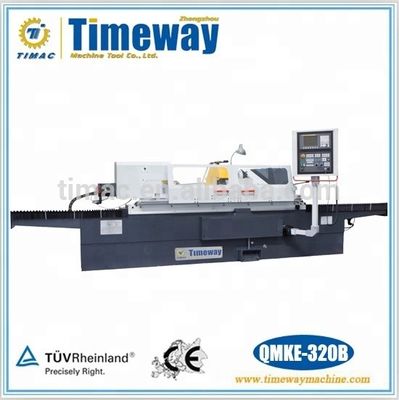

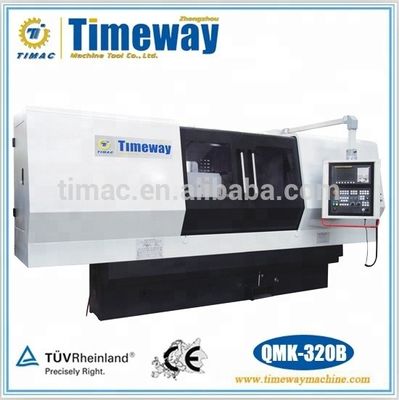

Nom de l'entreprise: Différence maximale entre la série QMK et la série QMKE: la série QMK adopte un bouclier de protection complet; la série QMKE adopte un bouclier de demi-protection.

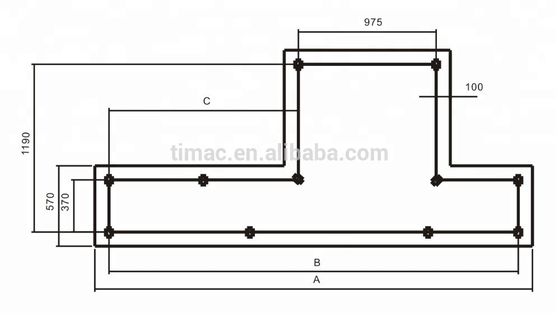

Le dessin des fondations
La profondeur des fondations dépend des propriétés du sol, mais elle doit être inférieure à 400 mm.
