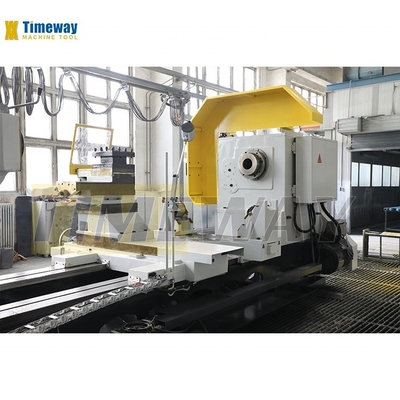

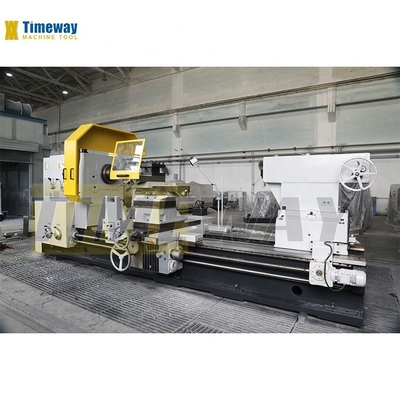

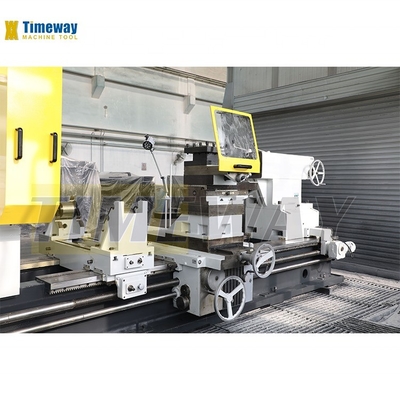

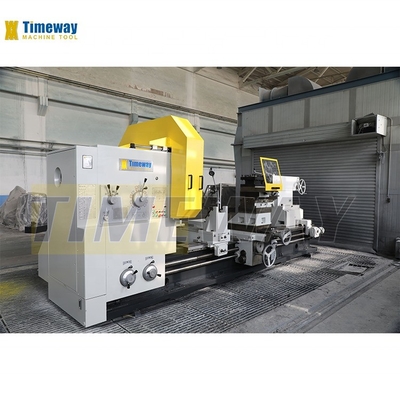

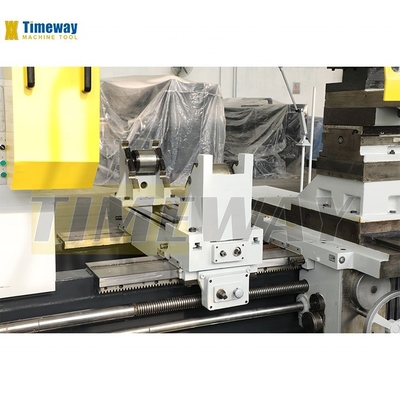

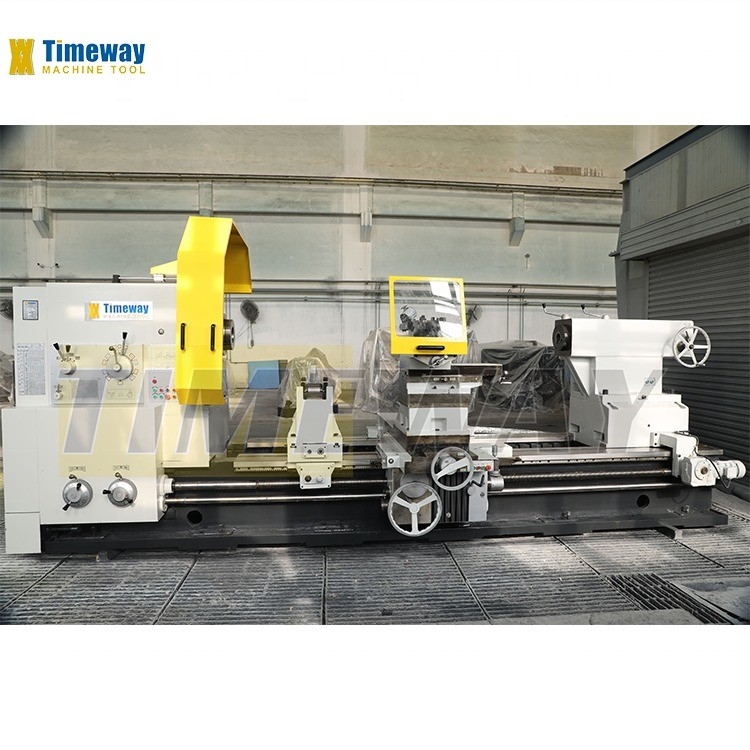

Machine à tourner à grande capacité pour grandes pièces moulées tournant 6000 mm Voyage sur axe Z
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le numéro d'enregistrement |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $110,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 6000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1100 |
| Le type: | Légères | Voltage: | Pour les véhicules à moteur électrique |
| Dimension ((L*W*H): | comme modèle | Poids (kg): | 21000 KG |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max. Weight de l'objet (kilogrammes): | 16000 | Taper à fuseau: | NT1département d'État |
| Le couple de coupe: | Nombre d'écoulement | Vitesse d'alimentation rapide ((mm/min): | 0.1 - 12 mm/min |
| Vitesse d'alimentation (mm/min): | 0.1 - 12 mm/min | Les postes d'outillage: | 4 |
| CNC ou non: | Normalement | Grade automatique: | Pour les appareils à commande automatique |
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Numéro du guide: | deux rails rectangulaires |
| Capacité de chargement: | 16000kg | Max. Swing Diameter: | 2 000 mm |
| Taille de la broche: | 1250 mm | Voyage à l'axe X: | 900 mm |
| Voyage d'axe des z: | 6 000 mm | Tableau sur l'axe W: | 360mm |
Description de produit
Description des produits
Le tour horizontal est adapté au traitement de pièces de grande taille de pièces moulées, d'aciers et de métaux non ferreux.et peut tourner métrique divers fils internes et externesStructure mûre: la machine-outil est solide, rigide, à haute puissance, à large plage de vitesses et capable de couper à grande vitesse et avec une grande puissance;Une fois terminé, l'erreur de rondeur n'est pas supérieure à 0,015 mm,
L'erreur de degré du cylindre n'est pas supérieure à 0,05 mm dans la longueur de mesure de 300 mm. Lit très rigide: le lit est constitué d'un lit de structure en fonte. Les côtes internes ont une disposition raisonnable et une grande rigidité,et le rail de guidage adopte un procédé de broyage par éteinture à fréquence intermédiaireDans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal.en évitant ainsi l'apparition de faibles vitesses
Rigoureuse rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbre.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.
L'erreur de degré du cylindre n'est pas supérieure à 0,05 mm dans la longueur de mesure de 300 mm. Lit très rigide: le lit est constitué d'un lit de structure en fonte. Les côtes internes ont une disposition raisonnable et une grande rigidité,et le rail de guidage adopte un procédé de broyage par éteinture à fréquence intermédiaireDans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal.en évitant ainsi l'apparition de faibles vitesses
Rigoureuse rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbre.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.
Pour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.Améliorer la précision et augmenter la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
l'élévation, une petite déformation thermique et une grande précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.et adopter le type de connexion de nez à broche A2-15La machine-outil peut être utilisée pour couper la courte surface conique du moteur par le poteau d'outil supérieur,et la longue surface conique peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15-315 tours par minute avec 33 vitesses.La machine-outil est une machine-outil lourde avec une capacité de charge maximale de 16 tonnes. Il adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm. La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.La machine-outil standard équipée d'un coussin électrique, réduire l'intensité du travail des opérateurs et améliorer l'efficacité du travail.
l'élévation, une petite déformation thermique et une grande précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.et adopter le type de connexion de nez à broche A2-15La machine-outil peut être utilisée pour couper la courte surface conique du moteur par le poteau d'outil supérieur,et la longue surface conique peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15-315 tours par minute avec 33 vitesses.La machine-outil est une machine-outil lourde avec une capacité de charge maximale de 16 tonnes. Il adopte de larges rails de guidage rectangulaires avec une bonne stabilité et rigidité, la largeur du lit est de 1100 mm. La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.La machine-outil standard équipée d'un coussin électrique, réduire l'intensité du travail des opérateurs et améliorer l'efficacité du travail.
Spécification | Unité | Le numéro d'enregistrement |
Max, tourne-toi sur le lit. | mm | 1250 |
Max. bascule sur le glissement croisé | mm | 900 |
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. |
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. |
Largeur du lit | mm | 1100 |
Capacité de chargement | tonnes | 16 |
Nose à broche | - | A2 à 15 |
Parcours à fente | mm | 100 |
Tone de la broche | - | Mesure 140 |
Plage de vitesse de la broche | Rpm | En avant: 3,15-315, en arrière: 3,5-291 |
Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 |
Types d'aliments pour animaux dans l'axe X/Z | espèces | 56 |
Plage d'aliments | mm/r | Légendaire:0.1-12; Croix:0.05-6; poste d'outil supérieur: 0.025-3 |
Plage de fils métriques (espèces) | mm | 1 à 120 (44) |
Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) |
Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) |
Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 |
Distance du centre de la broche à la base de l'outil | mm | 53 |
Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° |
Voyage en glissement croisé | mm | 740 |
Le déplacement de la diapositive supérieure | mm | 360 |
Taille de la section d'outil | mm | 50 x 50 |
Alimentation pour les postes d'outillage par gar | mm | 0.05 |
Diamètre de la plume de la queue | mm | 260 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | Le nombre de personnes concernées |
Puissance du moteur principal | kW | 30 |
Longueur de la machine | mm | Le montant de l'aide est fixé à la somme suivante: |
Largeur de la machine | mm | 2058 |
Hauteur de la machine | mm | 2200 |
