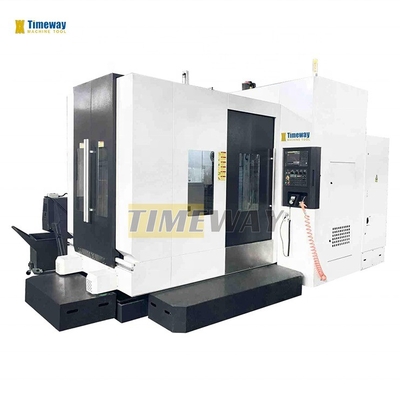

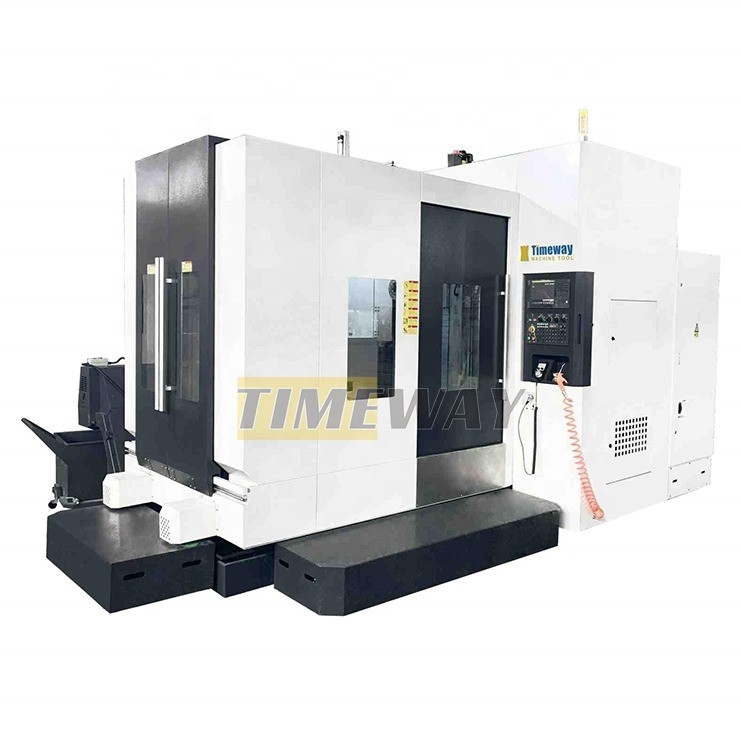

Centre d'usinage horizontal CNC de 500*500 mm avec une capacité de 24 magasins d'outils
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $70,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | 3 | Le type: | Légères |
| Dimension ((L*W*H): | 3800*3200*3280 mm | Poids (T): | 9,5 t |

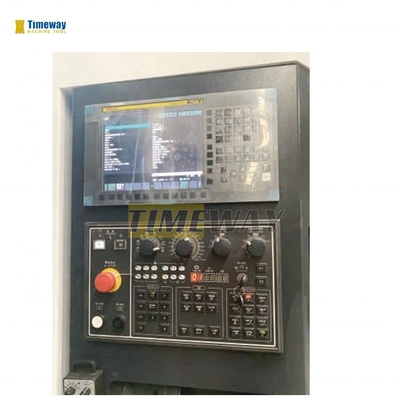

| Taille de la table (mm): | 500*500 millimètre | Système de commande CNC: | GSK, FANUC, KND, Siemens |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 800 mm |
| Voyage de la table (Y) (mm): | 800 mm | Voyage de la table (Z) (mm): | 800 mm |
| Précision de positionnement (mm): | 0,008 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0,008 |
| Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion | Puissance du moteur à broche ((kW): | 11/15 kw |
| Max. Table Load (kilogrammes): | 800 kg ou plus | Vitesse d'alimentation (mm/min): | 1 à 8000 mm/min |
| Min. Temps de changement d'outil: | 3 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Automatique | Garantie: | 1 année |
| Voltage: | 220 ou 380 V | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Type de machine: | Centre d'usinage horizontal |
| CNC ou non: | Système CNC | Application du projet: | Centre d'usinage des métaux |
| Modèle: | HMC500 | Taille du tableau: | 500*500 millimètre |
| Puissance du moteur principal: | 11/15 kw | Vitesse de la broche: | 8000 t/mn |
| Taper à fuseau: | NT1 - États membres | Poids de la machine: | 9500 KILOGRAMMES |
| Dimension hors tout (LxlxH): | 3800*3200*3280 mm | Emplacement de la salle d'exposition: | Égypte, Allemagne, Indonésie, Espagne, Émirats arabes unis, Algérie, Afrique du Sud, Kazakhstan, Ukr |
| Composants de base: | Moteur | Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres |
| Rapidité d'alimentation rapide ((m/min): | 24/24/24 m/min | Port: | Port de Chine |
Description de produit
Description des produits
*une puissance de sortie de l'air supérieure à 50 W;
* Les rails X, Y, Z adoptent une voie de guidage linéaire importée, l'axe Y adopte une paire de rails de guidage coulissants en plastique pour HMC630;
* Les rails X, Y et Z adoptent un couvercle télescopique en acier inoxydable;
* Standard avec fuseau à courroie;
* cylindre pneumatique de fabrication taïwanaise;
* Taiwan ATC, type disque et type chaîne sont disponibles en option;
* Les roulements importés pour les guides;
* couplage importé;
* Le système d'équilibrage de la tête d'équipement peut avoir un système d'équilibrage de l'azote ou un système d'équilibrage hydraulique en option;
* Les rails X, Y, Z adoptent une voie de guidage linéaire importée, l'axe Y adopte une paire de rails de guidage coulissants en plastique pour HMC630;
* Les rails X, Y et Z adoptent un couvercle télescopique en acier inoxydable;
* Standard avec fuseau à courroie;
* cylindre pneumatique de fabrication taïwanaise;
* Taiwan ATC, type disque et type chaîne sont disponibles en option;
* Les roulements importés pour les guides;
* couplage importé;
* Le système d'équilibrage de la tête d'équipement peut avoir un système d'équilibrage de l'azote ou un système d'équilibrage hydraulique en option;
Spécification | Unité | HMC500 |

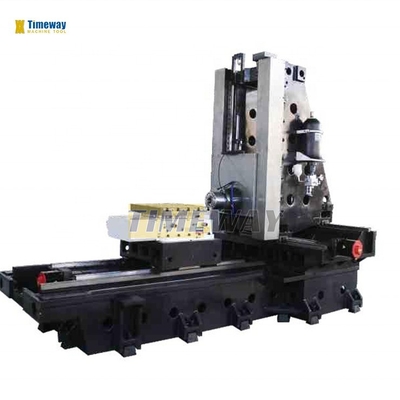

Structure de la machine | mm | Type T positif |
Voyage par axe X | mm | 800 |
Voyage par axe Y | mm | 800 |
Voyage par axe Z | mm | 800 |
Le couple du servo-moteur à axe B (FANUC) | mm | Bis12 |
Taille de la table | mm | 500 × 500 |
Indexation des tableaux | - Je ne sais pas. | 1° × 360 |
Les emplacements en T (numéro/largeur/pitch) | Je ne sais pas. | 5-18 à 100 |
Vitesse de rotation de la table | Rpm | 16.6 |
Capacité de chargement | en kg | 800 |
Force de verrouillage (35 kg / cm2) | Poids total de l'eau | 5000 |
Distance entre le centre de la broche et la table | mm | 50 à 850 |
Distance entre le nez de la broche et le centre de la table | mm | 125 à 925 |
Tone de la broche | Je ne sais pas. | NT1 - États membres |
Vitesse du fuseau | Rpm | 8000 |
Puissance du moteur principal | kW | Jéhovah nous protège, 15/11 |
Le moteur de servo à axe X/Y/Z (FANUC) | Je ne sais pas. | Le produit doit être soumis à un contrôle de qualité. |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | M/min | 1-8000 |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | 24h/24 et 24h |
Type de rails à axe X/Y/Z | Je ne sais pas. | Légère |
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0.008 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0.005 |
Précision de positionnement de l'axe B | - Je ne sais pas. | ± 10- Je ne sais pas. |

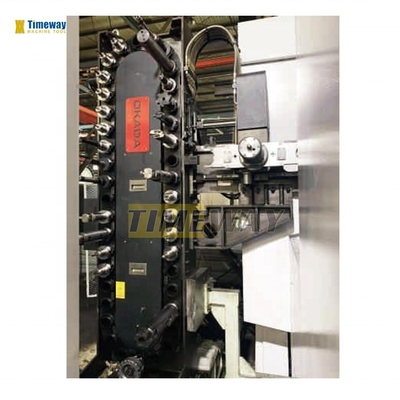

Capacité de contrôle aérien (style) | outils | 24 (disque) |
Temps de changement d'outil (outil à outil) | seconde | 2.7 |
Poids maximal de l'outil | en kg | 8 |
Diamètre maximal de l'outil | mm | Le numéro de série |
Longueur maximale de l'outil | mm | 300 |
Énergie | Qua | 30 |
La pression de l'air est requise | Poids total de l'eau | 8 |
Poids de la machine | en kg | 9500 |
Dimension globale (LxWxH) | mm | 3800 × 3200 × 3280 |
·une table de travail rotative NC (axe B); ·lampe de travail;·lampe de pilotage; ·l'interface USB et LAN; ·générateur d'impulsions manuel (MPG); ·Système de lubrification automatique centralisé. ·Système de refroidissement. ·Échangeur de chaleur pour armoire électrique; ·Blocs et boulons de nivellement; ·boîte à outils et outils; ·Contrôleur CNC: KND, GSK, HNC (Chine); SIEMENS, FANUC, MITSUBISHI, FAGOR, et ainsi de suite. | ·Réducteur ZF ou BF; ·Une buse circulaire de liquide de refroidissement; ·Le liquide de refroidissement par fusée (CTS); ·un refroidisseur d'huile de broche; ·climatiseur (A/C) pour armoire électrique; ·Système de mesure automatique de la longueur de l'outil; ·Systèmes de mesure automatiques de la pièce à usiner; ·Optionnel avec convoyeur à puces de type spriale et convoyeur à puces de type chaîne. |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
