L'ensemble du lit, de la colonne et de la table de travail sont coulés en une seule pièce, ce qui assure la rigidité du tour et élimine les contraintes internes par trempage secondaire après usinage brut de la coulée,et la stabilité du lit d'oreiller lors de l'usinage de grands moules. (10 tonnes/m2, théoriquement 16 tonnes/m2)
 |
3 axes Centre d'usinage de gantry 0,04 mm précision de positionnement pour vos besoins de fabrication
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $259,998.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Parement |
| Dimension ((L*W*H): | 6100 x 2700 x 3300 | Poids (T): | 20 tonnes |
| Taille de la table (mm): | 3680x2000 | Système de commande CNC: | La Commission a également examiné la possibilité d'accorder une aide au titre de l'article 107, para |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 2200 |
| Voyage de la table (Y) (mm): | 1000 | Voyage de la table (Z) (mm): | 600 |
| Précision de positionnement (mm): | 0.04mm | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0,008 |
| Puissance du moteur à broche ((kW): | 26 | Max. Table Load (kilogrammes): | 3 000 kg |
| Min. Temps de changement d'outil: | 2 | Capacité du magasin d'outils: | 16, 24 |
| Points clés de vente: | Multifonctionnel | Garantie: | 1 année |
| Voltage: | Exigences du client | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Voyage à l'axe X: | 2200 |
| Voyage d'axe des y: | 1000 | Voyage d'axe des z: | 600 |
| Taille du tableau: | 900x1600 | Mots clés: | Machines de fraisage à grille |
| Largeur du gantry: | 1400 | Principaux points de vente: | 180 à 780 |
| Nombre d'axe: | 3 | Nom du produit: | Centre d'usinage à gantry |
| Type de machine: | Centre d'usinage CNC | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Philippines, Maroc, Émirats arabes unis, Colombie, Bangladesh | Composants de base: | Moteur |
| Port: | Port de Chine | ||
Description de produit

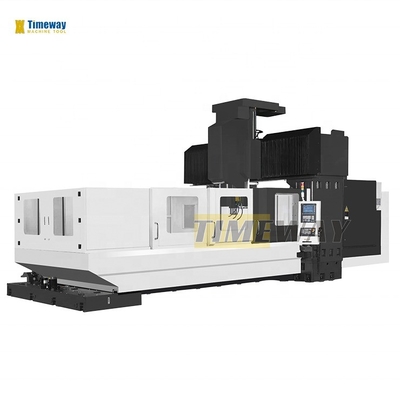

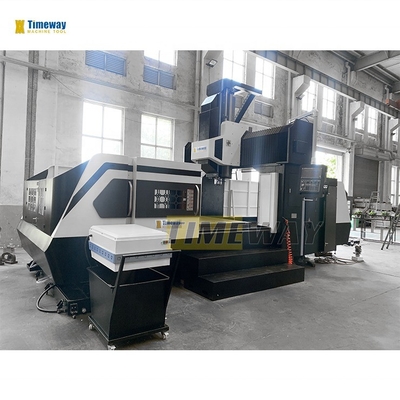

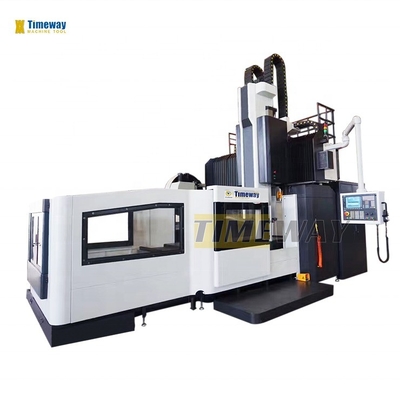

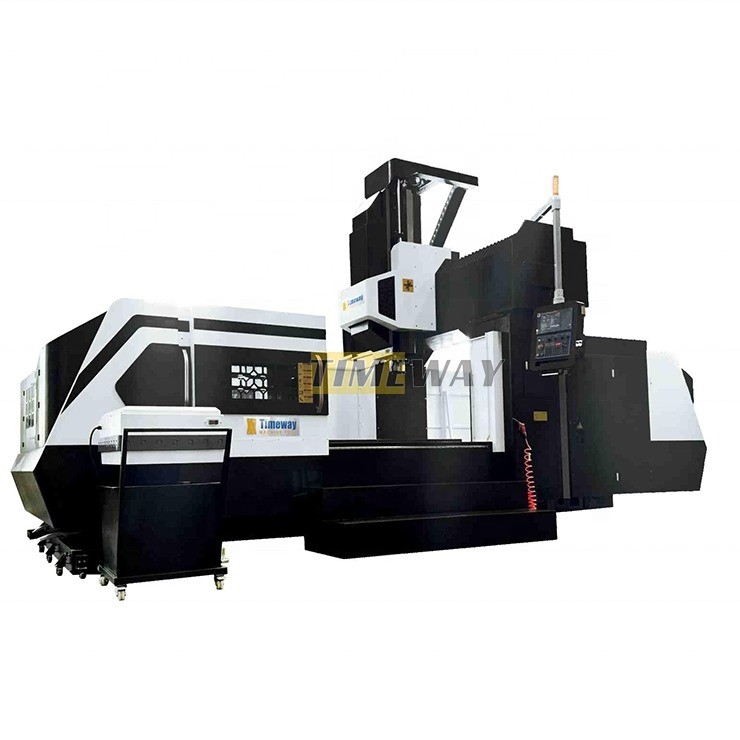

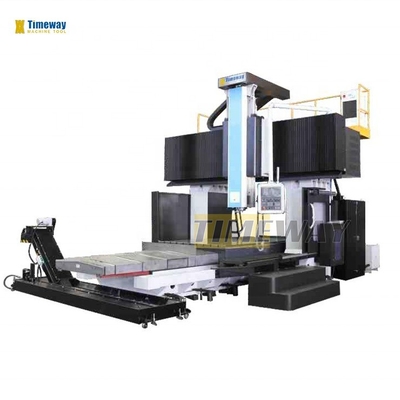

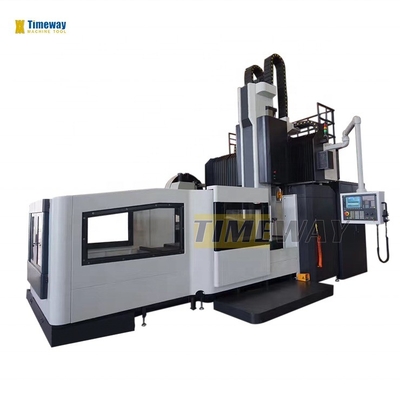

Centre d'usinage à grille CNC
Description des produits
Chargement de pièces de grande taille:
Paramètre technique:
Spécification | Unité | Le système d'exploitation | Le GMC1400 | Le GMC1600 |
Largeur de la table | mm | 900 | 1000 | 1200 |
L'écartement en T (n°/largeur/pitch) | mm | Le 22 février 165 | Le 22 juillet 150 | Le 22/7/170 |
Voyage croisé (Y) | mm | 1000 | 1400 | 1650 |
Voyage vertical (Z) | mm | 600 | 800 | 800 |
Max. hauteur de la pièce à usiner | mm | 680 | 935 | 1060 |
Type de voie de guidage à axe X/Y | - | Légère | Légère | Légère |
Type de voie de guidage à axe Z | - | Légère | Des roulements | Des roulements |
1. coulée de sable en résine; | 1. Le câblage du 4e axe; |
2. les rails X et Y adoptent des voies de guidage linéaires importées, les rails Z adoptent des voies de guidage coulissantes; | 2. table tournante NC; |
3Les rails X, Y et Z adoptent un couvercle télescopique en acier inoxydable. | 3. fuseau à entraînement direct (vitesse: 10000 tours par minute, 12000 tours par minute, 15000 tours par minute); |
4. Standard avec broche à courroie, optionnel pour broche à entraînement direct; | 4. Une buse circulaire de refroidissement; |
5- cylindre pneumatique de fabrication taïwanaise; | 5. liquide de refroidissement par fusée (CTS); |
6. Taiwan ATC, type carrousel et type disque sont disponibles en option; | 6. refroidisseur d'huile de broche; |
7- les roulements importés pour les roulements de conduite; | 7. climatiseur (A/C) pour armoire électrique; |
8- le couplage à l'importation; | 8Système de mesure automatique de la longueur de l'outil; |
9Le système d'équilibrage de la tête de chantier est constitué par une coulée lourde ou un système d'équilibrage de l'azote en option. | 9Systèmes automatiques de mesure de la pièce à usiner; |
10. toute l'enceinte; | 10. convoyeur à copeaux à vis; |
11. écoulement rigide; | 11. Un convoyeur à puces en chaîne; |
12. soufflage d'air au centre de la broche; | 12. système de rinçage à haute pression; |
13. lampe de travail; | 13Porte de sécurité; |
14. feu de pilotage; | 14- Un écumeur d'huile. |
15. interface USB et LAN; | |
16Générateur d'impulsions manuel (MPG); | |
17Système de lubrification automatique centralisé. | |
18- Le système de refroidissement. | |
19Échangeur de chaleur pour armoire électrique. | |
20. Blocs et boulons de nivellement; | |
21. boîte à outils et outils; | |
22. contrôleur CNC: KND, GSK, HNC (Chine); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. La plupart des appareils sont équipés d'un régulateur CNC. |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avechaute concentricité, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre d'usinage CNC vertical:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
Commentaires positifs des clients
Présentation de l'entreprise
Affichage de l'usine:
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs d'outre-mer disponibles pour résoudre les problèmes; Q: avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité. Q: Quelle est la MOQ? A: 1 jeu (seulement certaines machines à bas prix seront plus de 1 jeu) Q: Qu'en est-il des conditions de paiement? A: (1) T / T avec 30% de paiement anticipé,et 70% du solde à payer avant expéditionQ: Qu'en est-il de la garantie? R: La période de garantie est d'un an après la livraison.Nous fournirons un service à vie pour la machine.
