Presse de forage hydraulique à bras rotatif de grand type de 80 mm de diamètre avec roulement de broche de 450 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE ISO |
| Numéro de modèle: | RD310, RD313, RD410, RD413, RD516, RD620, RD825: les produits de base sont déposés dans le réservoir |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $25,000.00/sets 1-2 sets |
| Détails d'emballage: | Caisse en bois et palette en bois |
| Capacité d'approvisionnement: | 1000 ensembles par an |
|
Détail Infomation |
|||
| Condition: | Nouveau | Le type: | foreuse de pilier |
|---|---|---|---|
| Diamètre de Max. Drilling (millimètres): | 35 | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| CNC ou non: | Normalement | Vitesse de forage: | 0.04-3.2 mm/r ((16 étapes) |
| Voltage: | 380 V/50 Hz | Dimension ((L*W*H): | 1805 x 800 x 232 mm |
| Puissance (kW): | 3 kw | Poids (kg): | 1600 kilogrammes |
| Garantie: | 1 année | Points clés de vente: | Facile à utiliser |
| Emplacement de la salle d'exposition: | Égypte, Italie, France, Pérou, Indonésie, Inde, Mexique, Thaïlande, Afrique du Sud | Industrie concernée: | Usine, ateliers de réparations de machines, autre |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Composants de base: | Les roulements, engrenages, moteurs, moteurs, autres | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Couleur: | Personnalisable | Max. Diamètre de forage: | 80 mm |
| Distance entre le centre de la broche et la colonne: | 500 à 2500 mm | Gamme de vitesse d'axe: | Le réglage de l'échantillon doit être effectué à l'aide d'un dispositif de réglage de l'échantillon. |
| Voyage d'axe: | 450 mm | Type de serrage: | Pour l'hydraulique |
| Taille de la table de travail: | 800x1000mm | Le pouvoir: | 7.5 kW |
| Port: | Port de Chine | ||
Description de produit
Machines de forage hydraulique à bras rotatif de grand type
RD310 RD313 RD410 RD413 RD516 RD620 RD825
Caractéristiques:
- La base, la colonne, la flèche et la tête d'engrenage sont en fonte de haute qualité.
- Les principales caractéristiques de la conception comprennent une grande colonne et une flèche très résistante à la torsion.
- Réglage de la hauteur de la tige par un puissant entraînement motorisé et une broche verticale.
- Les engrenages de levage fonctionnent dans un bain d'huile pour une fiabilité maximale et une usure minimale.
- Conception pivotante de colonne avancée avec des caractéristiques de serrage optimisées, rigidité maximale et décalage de serrage minimal.
- L'axe pivotant et l'axe de déplacement sont dotés d'un fonctionnement extrêmement fluide pour faciliter le travail quotidien de production de l'opérateur.
- Les engrenages sont dotés d'engrenages en acier chrome-nickel durcis et broyés de précision pour un fonctionnement en douceur et à faible bruit.
- Toutes les pièces d'engrenage sont lubrifiées de manière fiable par pompe à huile.
- Le fuseau principal fonctionne sur des roulements de précision et dispose d'un frein automatique.
Paramètre technique:
Forageurs de type moyen et petit

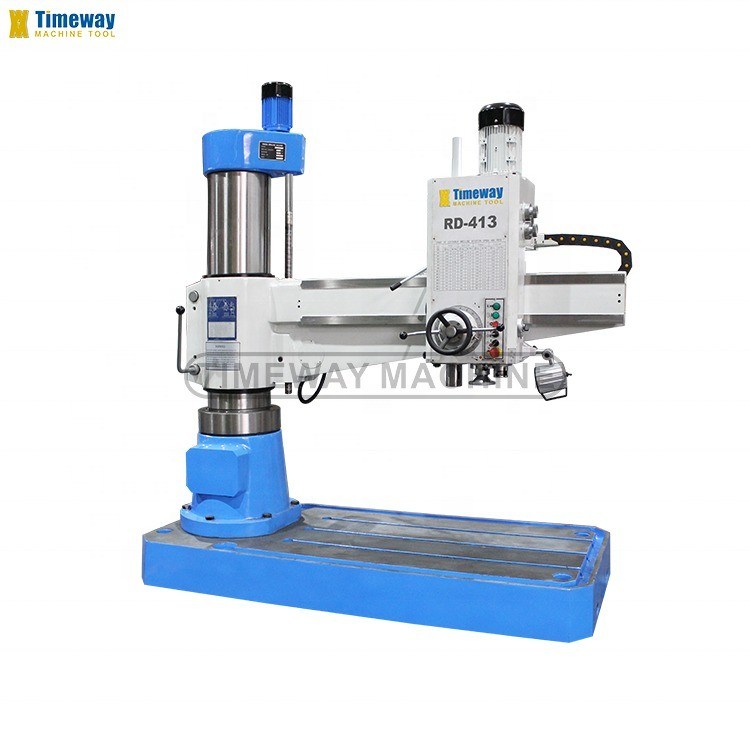

| Spécification | Unité | RD310 | RD313 | RD410 | RD413 |
| Diamètre max. du forage | mm | 35 | 35 | 40 | 40 |
| Distance entre le centre de la broche et la surface de la colonne | mm | 300 à 1000 | 300 à 1300 | 300 à 1000 | 300 à 1300 |
| Distance entre le nez de la broche et la surface de la table de travail | mm | 250 à 1020 | 320 à 1020 | 215 à 965 | 215 à 965 |
| Voyage à l'horizontale de la boîte à fuseaux | mm | 700 | 1000 | 700 | 1000 |
| Angle de rotation de la béquille radiale | dé | ± 180° | ± 180° | ± 180° | ± 180° |
| Tone de la broche | - | Le Morse N°.4 | Le Morse N°.4 | Le Morse N°.4 | Le Morse N°.4 |
| Plage de vitesse et catégories de broche | Rpm | 50-2350 ((12 étapes) | 50-2350 ((12 étapes) | 50-1035 ((9 étapes) | 50-1035 ((9 étapes) |
| Vitesse d'alimentation et catégories | mm/r | 0.13-0.54 ((4 étapes) | 0.13-0.54 ((4 étapes) | 0.13-0.54 ((4 étapes) | 0.13-0.54 ((4 étapes) |
| Voyage par broche | mm | 250 | 250 | 250 | 250 |
| Puissance du moteur principal | kW | 3 | 3 | 3 | 3 |
| Poids net | en kg | 1600 | 1780 | 1600 | 1780 |
| Surface du plancher | mm | 1050x650 | Le nombre d'étoiles | 1050x650 | Le nombre d'étoiles |
| Taille de la table de travail | mm | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques |
| Dimension globale | mm | 1805 x 800 x 2320 | Pour les appareils à commande numérique | 1805 x 800 x 2320 | Pour les appareils à commande numérique |
Forageurs de type grand
| Spécification | Unité | Rd516 | RD620 | RD825 |
| Diamètre max. du forage | mm | 50 | 63 | 80 |
| Distance entre le centre de la broche et la surface de la colonne | mm | 350 à 1600 | 450 à 2000 | 500 à 2500 |
| Distance entre le nez de la broche et la surface de la table de travail | mm | 320 à 1220 | 400 à 1600 | 550 à 2000 |
| Voyage à l'horizontale de la boîte à fuseaux | mm | 1250 | 1600 | 2000 |
| Angle de rotation de la béquille radiale | dé | ± 180° | ± 180° | ± 180° |
| Tone de la broche | - | Le Morse N°.5 | Le Morse N°.5 | Le Morse N°.6 |
| Plage de vitesse et catégories de broche | Rpm | 25 à 2000 ((16 étapes) | 20-1600 ((16 étapes) | 16-1250 ((16 étapes) |
| Vitesse d'alimentation et catégories | mm/r | 0.04-3.2 ((16 étapes) | 0.04-3.2 ((16 étapes) | 0.04-3.2 ((16 étapes) |
| Voyage par broche | mm | 315 | 400 | 450 |
| Puissance du moteur principal | kW | 4 | 5.5 | 7.5 |
| Poids net | en kg | 3500 | 7000 | 11000 |
| Surface du plancher | mm | 1590 x 840 | 2000x1080 | 2450 x 1160 |
| Taille de la table de travail | mm | 500 x 630 | 625 x 800 | 800x1000 |
| Dimension globale | mm | Pour les appareils de surveillance des risques | Pour les appareils à commande numérique | 3730 x 1400 x 4025 |
La normeConfiguration:
• Hpré hydraulique-vitesse de sélection et alimentationmécanismes de changement
• Serrage hydraulique de la tête de broche, radialbras et colonne
• Guides et engrenages durcis et en terre
• les personnes âgéesTable de travail en forme de boîte
• les personnes âgéesH estallogène le travailéclair
• les personnes âgéesClefourmisystème
• Boîte à outils et boîte à outils
• Omanuel de perator en anglais
• les personnes âgées380V-50Hz-3Ph ou comme clientJe ne sais pas.Je vous en prie.

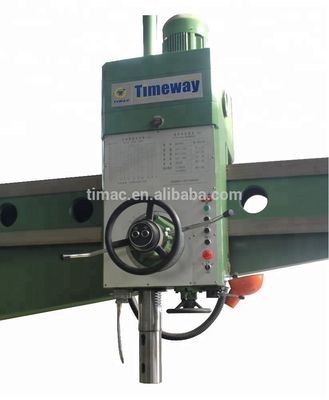

Boîtes à fuseaux et guides en terre durcie Pièces de fuseaux et d'aliments
Commutateur total de colonne à haute rigidité et commutateur de refroidissement

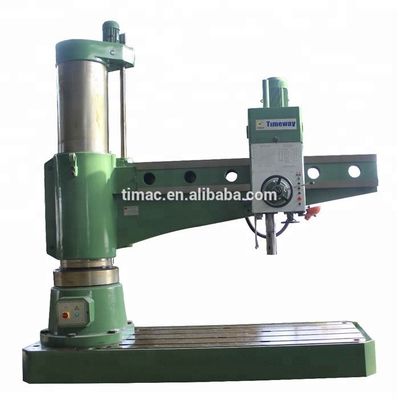

Presses de forage radiales (RD310) Préparées à l'emballage avec fer à angle fixe ((RD516)
