Le lit en une seule pièce est en fonte de haute qualité, la surface des rails est durcie et le meulage de précision, la stabilité et la rigidité sont élevées.La structure bien conçue assure une excellente capacité de traitement.

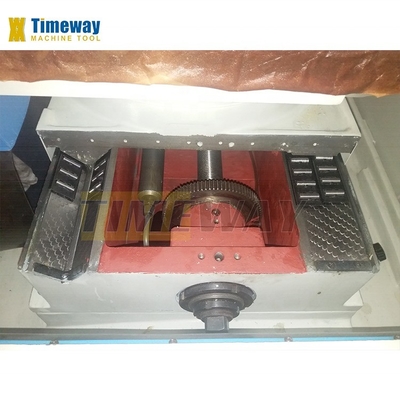

La table de base glisse avec du matériau TF et a été grattée manuellement de précision; La tête de roue glisse avec des rails plats en V avec rouleau de revêtement, haute précision et faible frottement de mouvement.
 |

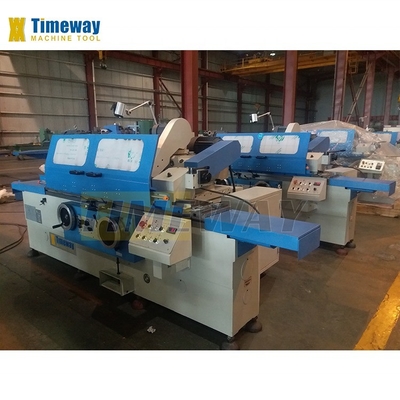

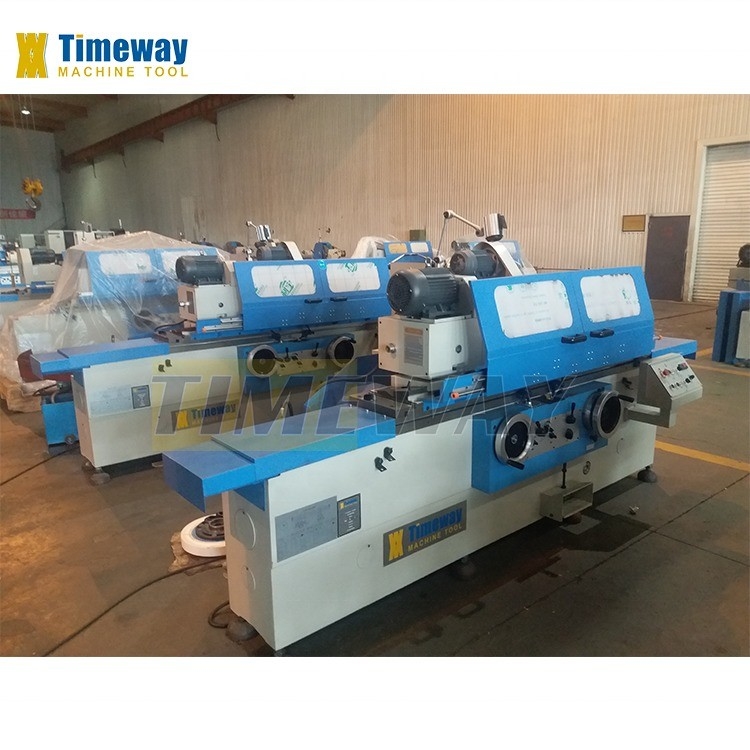

Machine de broyage cylindrique universelle de haute précision avec une distance de 2000 mm entre les centres
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $48,000.00/sets 1-1 sets |
|
Détail Infomation |
|||
| CNC ou non: | Normalement | Condition: | Nouveau |
|---|---|---|---|
| Longueur de broyage ((mm): | 500 | Taille de roue (millimètres): | 750 |
| Aspérité (μm): | 00,32 μm | Taille de Tableau (millimètres): | 750*75*350 |
| Voyage de la table (X) (mm): | 475 | Voyage de la table (Y) (mm): | 475 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | Le nombre d'étoiles est de: |
| Poids (kg): | 26000 | Puissance (kW): | 15 |
| Garantie: | 1 année | Points clés de vente: | D'une précision élevée |
| Emplacement de la salle d'exposition: | Le Vietnam, le Maroc, l'Afrique du Sud, la Corée du Sud, le Canada, l'Ouzbékistan, l'Italie | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Composants de base: | Moteur, incidence, pompe |
| Industrie concernée: | Usine de fabrication | Distance entre les centres: | 2000 |
| Hauteur du centre: | 350 (370) | Dia. au sol (O.D.): | 30 à 630 |
| Dia. de la terre (ID): | 30-250 | Longueur de broyage (O.D): | Le montant de l'indemnité est calculé à partir de la valeur de la dette. |
| Capacité de chargement: | 320 | Angle de pivotement de la tête de travail: | 3000 |
| Tête de travail à fuseau conique: | 90° | Taille de la meule extérieure: | Pour les appareils à moteur électrique |
| Vitesse de la broche de la tête de roue: | 14 à 140. | ||
Description de produit
Description des produits
Le broyeur cylindrique G-320 convient au broyage de la surface extérieure du cylindre et du cône; le broyeur cylindrique universel UG-320 convient au broyage de la surface extérieure et intérieure du cylindre et du cône.Pour le G-320, la tête de travail adopte un moteur à double vitesse et sa vitesse peut être modifiée en changeant la position de la courroie; pour UG-320, la tête de travail adopte un moteur à onduleur pour réaliser un réglage de vitesse sans pas.la tête de travail peut être tournée vers n'importe quelle position dans le sens antihoraire de 90°Pour l'UG-320, la meuleuse cylindrique est équipée d'un appareil de meulage interne.la broche de broyage interne est supportée par un roulement de roulement précisLe mouvement longitudinal de la table de travail est entraîné par une roue hydraulique ou manuelle.
Il peut également faire l'alimentation rugueuse et fine par roue à main. La broche de la tête de roue est supportée par roulement à coque bimétallique,qui rendent la broche très rigide et stable, assure une surface de finition lourde et excellente.Le lit en une pièce est en fonte de haute qualité, la surface des rails est durcie et le meulage est de précision, haute stabilité et rigidité.Les temps témoignent:La structure bien conçue assure une excellente capacité de traitementLa table de base glisse avec du matériau TF et a été grattée manuellement de précision;

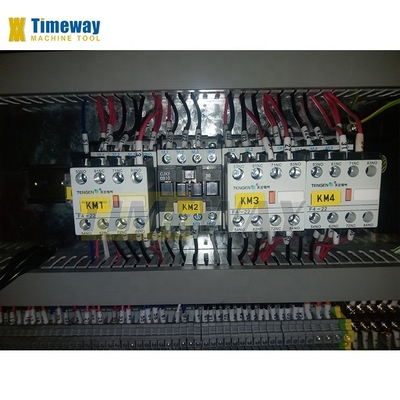

La méthode est en V plat, avec rouleau de revêtement. La broche de tête de travail, la broche de tête de roue, la broche de meulage interne, la pompe de refroidissement, la pompe à huile hydrodynamique et hydrostatique sont entraînées par des moteurs distincts.Chaque pièce mobile de la machine a électrique, structure hydraulique et mécanique de verrouillage la machine est bien conçue avec une apparence agréable,Tous les leviers de commande sont centralisés dans le panneau pour faciliter le fonctionnement..
Il peut également faire l'alimentation rugueuse et fine par roue à main. La broche de la tête de roue est supportée par roulement à coque bimétallique,qui rendent la broche très rigide et stable, assure une surface de finition lourde et excellente.Le lit en une pièce est en fonte de haute qualité, la surface des rails est durcie et le meulage est de précision, haute stabilité et rigidité.Les temps témoignent:La structure bien conçue assure une excellente capacité de traitementLa table de base glisse avec du matériau TF et a été grattée manuellement de précision;
La méthode est en V plat, avec rouleau de revêtement. La broche de tête de travail, la broche de tête de roue, la broche de meulage interne, la pompe de refroidissement, la pompe à huile hydrodynamique et hydrostatique sont entraînées par des moteurs distincts.Chaque pièce mobile de la machine a électrique, structure hydraulique et mécanique de verrouillage la machine est bien conçue avec une apparence agréable,Tous les leviers de commande sont centralisés dans le panneau pour faciliter le fonctionnement..
Spécification | Unité | UG-320 |
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. |
Hauteur du centre | mm | 180 |
Dia. au sol (O.D.) | mm | 8 à 320 |
Dia. de la terre (ID) | mm | 30 à 100 |
Longueur de broyage (O.D) | mm | Le montant de l'aide est calculé à partir du montant de l'aide. |
Longueur de broyage (ID) | mm | 125 |
Capacité de chargement | en kg | 150 |
Angle de pivotement de la tête de travail | - Je ne sais pas. | +90° |
Tête de travail à fuseau conique | - | MT4 |
Vitesse de la broche de la tête de travail | Rpm | 25 à 220 (sans pas) |
Vitesse de la broche de la tête de roue | Rpm | 1670 |
Voyage rapide de l'alimentation à la tête de roue | mm | 50 |
Voyage croisé de la tête de roue | mm | 246 |
Angle de pivotement de la tête de roue | - Je ne sais pas. | ± 30° |
L'alimentation de la tête de roue de la roue manuelle par tours (gros/fin) | mm | 2/0. Je vous en prie.5 |
L'alimentation de la tête de roue par roue manuelle par grain (gros/fin) | mm | 0.01/0. Je vous en prie.0025 |
Taille de la meule extérieure | mm | Pour les pièces détachées: |
Vitesse périphérique maximale de la meuleuse | m/s | 35 |
Vitesse de la broche de broyage interne | Rpm | Résultats de l'enquête |
Taille de la meuleuse interne | mm | Le nombre maximal est de 50x25x13, le minimum est de 17x20x6 |
Tableau d'alimentation de la roue manuelle par tours | mm | 6 |
Angle de rotation de la table (CW) | - Je ne sais pas. | 3°/3°/2°/2° |
L'angle de rotation de la table (CCW) | - Je ne sais pas. | 7°/6°/5°/3° |
Vitesse d'alimentation longitudinale de la table | M/min | 0.1-4 |
Plumes coniques de la queue | - | MT4 |
Voyage par plumes de queue | mm | 30 |
Puissance du moteur de meulage externe | kW | 5.5 |
Puissance du moteur de meulage interne | kW | 1.1 |
Puissance du moteur de la tête de travail | kW | 1.5 |
Poids brut | en kg | Pour les produits à base de plantes |
Taille de l'emballage (LxWxH) | en cm | Le nombre de fois où les données sont utilisées. |

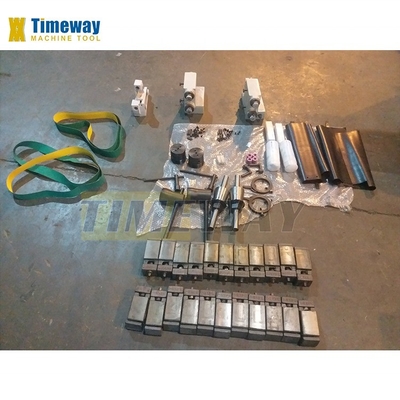

Mesure de la plaque de pont | Équilibreur |
Restez ouvert et stable | séparateur magnétique |
Flanche de roue | Filtre en papier |
Extracteur de roue | Appareil de meulage au centre |
Arbre d'équilibrage | Restez à proximité |
Roue de meulage | Vêtements à roues extrêmes |
réservoir de liquide de refroidissement | Vêtement de roue à rayon |
Carbure déclenchée au centre | DRO |
Chien de conduite | |
Compressor à roulettes (sans stylo à diamants) | |
Lampe de travail | |
Coude de nivellement | |
Appareil de broyage interne (UG) | |
Un rouleau à 3 mâchoires (UG) | |
L'axe d'extension (UG) | |
La roue de meulage interne (UG) | |
Ensemble complet d'outils | |
Manuel d'utilisation (édition anglaise) |
Moulin à rouleaux
Il est livré avec un dispositif de broyage interne amovible.
Le fuseau de la tête de roue est supporté par un roulement à coque bimetallique, ce qui rend le fuseau à haute rigidité et stabilité, assurant une surface de finition lourde et excellente.
La tête de broyage peut être tournée de 180° pour passer du broyage intérieur à l'extérieur.
Le panneau d'opérateurs centralisé et l'action raisonnablement répartie
les poignées sont très claires et l'utilisateur
Amical à l'avant de la machine.
les poignées sont très claires et l'utilisateur
Amical à l'avant de la machine.
