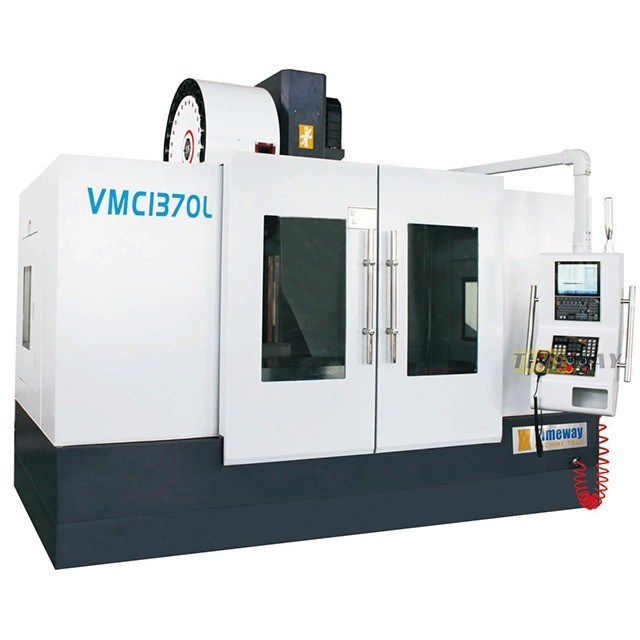

Centre d'usinage vertical de haute précision pour l'usinage avancé
Détails sur le produit:
| Lieu d'origine: | Shanghai |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | VMC1370L |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Région de vitesse de la broche ((rpm): | 0 à 24 |
|---|---|---|---|
| Nombre d'axes: | 3 | Nombre de broches: | Unique |
| Capacité d'usinage: | De faible puissance | Taper à fuseau: | NT1 société civile |
| Voyage de la table (X) (mm): | 1300 | Voyage de la table (Y) (mm): | 700 |
| Voyage de la table (Z) (mm): | 600 | Précision de positionnement (mm): | 0,008 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.005 | Voltage: | Pour les véhicules à moteur électrique |
| Dimension ((L*W*H): | Le nombre d'échantillons est le suivant: | Système de commande CNC: | Le FANUC |
| Points clés de vente: | D'une précision élevée | Poids (kg): | 9600 |
| Puissance du moteur à broche ((kW): | 18.5 | Garantie: | 1 année |
| Max. Table Load (kilogrammes): | 1200 KG | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Taille du tableau: | 700 x 1300 mm |
| L'écartement en T (n°/largeur/pitch): | 5/18/122 mm | Capacité de chargement: | 1200 KG |
| Voyage longitudinal (X): | 1300 millimètres | Voyage croisé (Y): | 700 millimètres |
| Voyage vertical (Z): | 600 mm | Distance entre le nez de la broche et la table: | 150 à 750 mm |
| Distance entre le centre de la broche et la colonne: | 785 mm | Vitesse de la broche: | 8000 tr/min |
| Condition: | Nouveau | Industrie concernée: | Salons de réparation de machines, travaux de construction |
| Emplacement de la salle d'exposition: | Indonésie, Espagne, Chili, Colombie | Composants de base: | Moteur, pompe, moteur |
| Voyage de Tableau (millimètres): | 700 x 1360 | Année: | Nouveau |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Spécification | Unité | VMC1270L | VMC1370L | VMC1580L | |||
Taille de la table | mm | 700 x 1360 | 700 x 1360 | 800x1700 | |||
L'écartement en T (n°/largeur/pitch) | mm | Le 18 février | Le 18 février | Le 22 février 135 | |||
Capacité de chargement | en kg | 1000 | 1200 | 1500 | |||
Voyage longitudinal (X) | mm | 1200 | 1300 | 1500 | |||
Voyage croisé (Y) | mm | 700 | 700 | 800 | |||
Voyage vertical (Z) | mm | 600 | 600 | 700 | |||
Distance entre le nez de la broche et la table | mm | 87 à 687 | 150 à 750 | 130 à 830 | |||
Distance entre le centre de la broche et la colonne | mm | 785 | 785 | 810 | |||
Tone de la broche | - | NT1 société civile | NT1 société civile | NT1 société civile | |||
Vitesse du fuseau | Rpm | 8000 | 8000 | 8000 | |||
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le 24/24/18 | Le 24/24/18 | Le 24/24/18 | |||
Le couple du moteur d'alimentation de l'axe X/Y/Z | N.m. | 23/23/23 | 23/23/23 | 27/27/27 | |||
Précision du positionnement sur l'axe X/Y/Z | mm | 0.008 | 0.008 | 0.008 | |||
Précision de répétabilité de l'axe X/YZ | mm | 0.005 | 0.005 | 0.005 | |||
Puissance du moteur principal | kW | Jéhovah nous protège, 15/11 | 15/18. Je vous en prie.5 | 15/18. Je vous en prie.5 | |||
Source de pression de l'air | Poids total de l'eau | 8 | 8 | 8 | |||
Puissance totale | Qua | 25 | 30 | 30 | |||

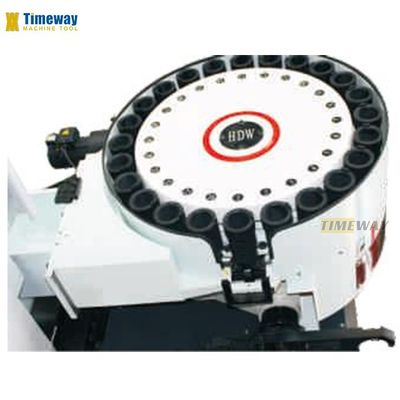

Capacité du magasin d'outils | T | 24 (disque) | 24 (disque) | 24 (disque) | |||
Type de guidage | X: linéaire; Y: linéaire, à quatre rails; Z: en serpentine/linéaire | X: linéaire; Y: linéaire, à quatre rails; Z: en serpentine/linéaire | X: linéaire; Y: linéaire, à quatre rails; Z: en serpentine/linéaire | ||||
Poids de la machine | en kg | 9600 | 11000 | 14000 | |||
Dimensions de la machine (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les appareils à moteur électrique | |||
1. coulée de sable en résine; 2Les rails X, Y adoptent des voies de guidage linéaires importées; les rails Z sont étanches -une paire de rails-guides coulissants en plastique; 3Les rails X, Y et Z adoptent un couvercle télescopique en acier inoxydable. 4. Standard avec broche à courroie, optionnel pour broche à entraînement direct; 5- cylindre pneumatique de fabrication taïwanaise; 6. Taiwan ATC, type carrousel et type disque sont disponibles en option; 7- des roulements importés pour les guides; 8- le couplage à l'importation; 9Le système d'équilibrage du matériau est constitué de pièces de coulée lourdes ou d'azote. le système d'équilibrage comme option; 10. toute l'enceinte; 11. écoulement rigide; 12. soufflage d'air au centre de la broche; 13. lampe de travail; 14. feu de pilotage; 15. interface USB et LAN; 16Générateur d'impulsions manuel (MPG); 17Système de lubrification automatique centralisé. 18- Le système de refroidissement. 19Échangeur de chaleur pour armoire électrique. 20. Blocs et boulons de nivellement; 21. boîte à outils et outils; 22. contrôleur CNC: KND, GSK, HNC (Chine); SIEMENS, FANUC, MITSUBISHI, FAGOR, etc. La plupart des appareils sont équipés d'un régulateur CNC. | 1. Le câblage du 4e axe; 2. table tournante NC; 3. fuseau à entraînement direct (vitesse: 10000 tours par minute, 12000 tours par minute, 15000 tours par minute); 4. Une buse circulaire de refroidissement; 5. liquide de refroidissement par fusée (CTS); 6. refroidisseur d'huile de broche; 7. climatiseur (A/C) pour armoire électrique; 8Système de mesure automatique de la longueur de l'outil; 9Systèmes automatiques de mesure de la pièce à usiner; 10. convoyeur à copeaux à vis; 11. Un convoyeur à puces en chaîne; 12. système de rinçage à haute pression; 13Porte de sécurité; 14- Un écumeur d'huile. |

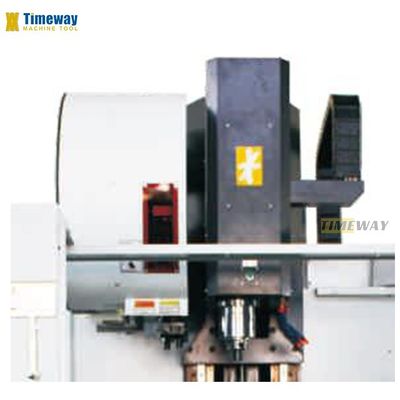

Fuseau à haute rigidité.
Le célèbre système CNC.

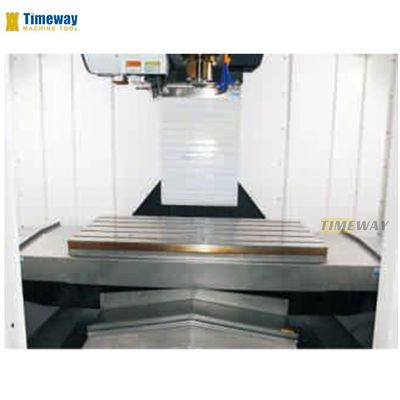

Produits finis.

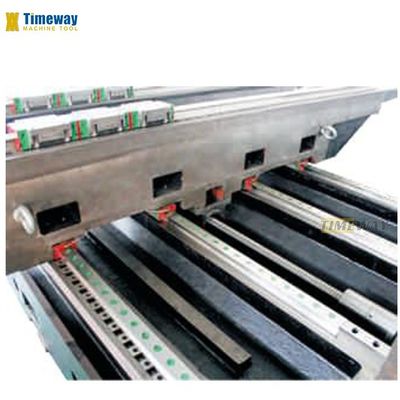

Linear à 4 voies pour l'axe Y
NT1 détecteur de gaz
NT1 système d'exploitation de l'air
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
