Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils

Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils

Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: TIMAC TIMEWAY

Conditions de paiement et expédition:

Quantité de commande min: 1 série
Prix: $280,000.00/sets 1-2 sets
Détails d'emballage: Paquet standard
Capacité d'approvisionnement: 100 ensembles par an
meilleur prix Contact

Détail Infomation
Condition: Nouveau Nombre de broches: Deux jumeaux
Le type: Verticale Dimension ((L*W*H): 2660*4655*2650 mm
Poids (T): 11 T Taille de la table (mm): Autres
Système de commande CNC: GSK, FANUC Nombre d'axes: 2
Voyage de la table (X) (mm): 800 Voyage de la table (Y) (mm): 650
Voyage de la table (Z) (mm): 450 Précision de positionnement (mm): 8
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: 5 Puissance du moteur à broche ((kW): 15.5
Max. Table Load (kilogrammes): 1 000 kg Min. Temps de changement d'outil: 4
Capacité du magasin d'outils: 12, 24 Points clés de vente: Automatique
Garantie: une année Voltage: 380 V/50 Hz
Type de commercialisation: Nouveau produit 2020 Rapport d'essai de la machine: Fournit
Vidéo d'inspection de sortie: Fournit Garantie des composants de base: 1 année
diamètre de table de travail: 650 mm Max. Poids de la pièce à usiner: 1 000 kg
Vitesse de la broche: 16000rpm Angle de rotation de l'axe A: -130° à +130°
Angle de rotation de l'axe C: n'importe quel 360° Voyage par axe X/Y/Z: 800*650*450 mm
Vitesse sur l'axe A: 30 tours par minute Vitesse sur l'axe C: 600 tr/min
Système CNC: Système chinois GNC61CNC Industrie concernée: Ateliers de réparation de machines, usine de fabrication, travaux de construction, énergie et exploi
Emplacement de la salle d'exposition: États-Unis, Allemagne, Brésil, Ukraine, Australie Composants de base: PLC
Port: Port de Chine

Description de produit

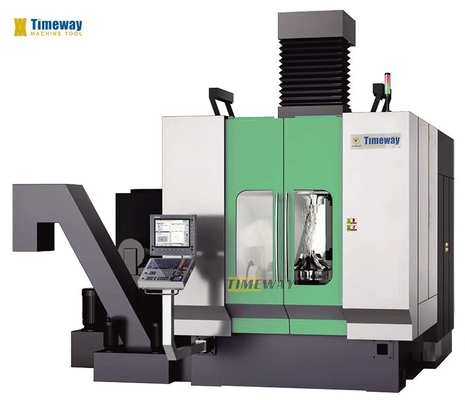

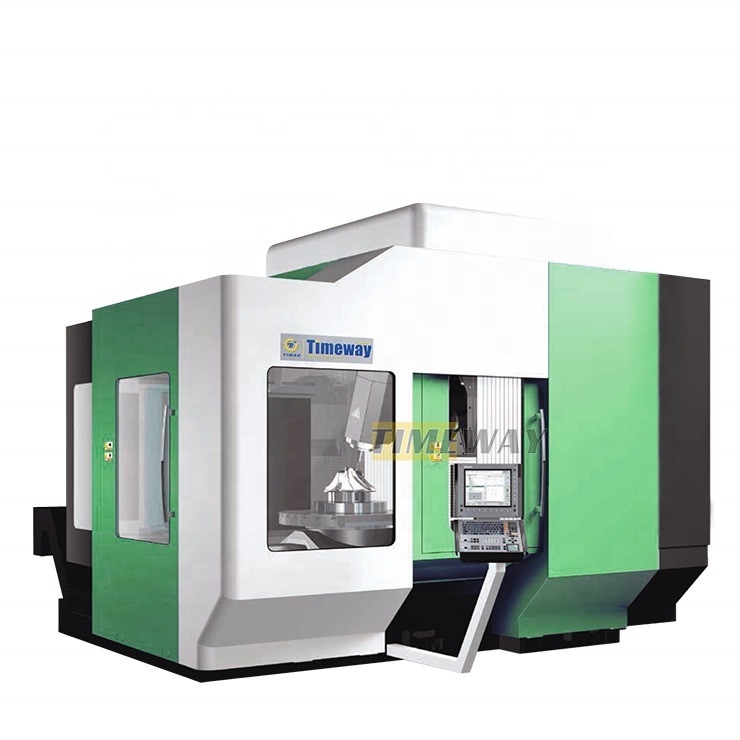

Centre de traitement à 5 axes
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 0
Description des produits
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 1
Les avantages de la machine-outil
1Amélioration du cadre du portique et de la conception de la structure de la machine.
2- Adoptons un corps de lit à lidan artificiel.
3La technologie de conduite directe garantit une meilleure capacité de réponse dynamique.
4Poussé par le centre de gravité.
5La vitesse d'alimentation rapide de l'axe linéaire est de 60 m/min.
6- Technique de réponse dynamique.
7Une plus grande précision, une plus grande efficacité de traitement.
8Le magasin d'outils de type pick-up, le temps de changement d'outil est court.
9L'axe C à grande vitesse réalise la fonction de fraisage et de tournage des composés.
10La plage d'angle de rotation de l'axe A est de -130 à +130 degrés.
11. alimentation électrique intelligente, économie d'énergie de 20% pendant la durée de vie.
Avantages du système CNC
1. La technologie parfaite à cinq axes ((RTCP, usinage de plan incliné)
2Interaction d'informations à grande vitesse.
3- Haute résolution, programmation de contrôle de fréquence très précise.
4Perception précise de la position ou de l'angle.
5Technologie de contrôle multicanal.
6Les systèmes prennent en charge la sonde sans fil, l'outil de réglage de l'accès à la jauge.
7. fonction de compensation d'erreur: la compensation bidirectionnelle de la hauteur, la compensation de la linéarité (y compris chaque déviation)
Les coûts de production et les coûts de production sont calculés sur la base de l'évolution de la production.
8Développement secondaire et système de simulation 3D hors ligne.
Performance et caractéristique
Amélioration de la conception de la charpente et de la structure de la machine entière
1Le support optimal de la broche.
2. Utilisez comme référence la structure classique du forage à coordonnées verticales, ayant une meilleure rigidité du fuseau.
3Le banc de travail à balançoire rotatif CNC réalise une structure de double support.
4L'axe Y adopte quatre voies de guidage comme support et le moteur principal situé au centre.
5. magazine d'outil de type circulaire combiné avec le tour de la machine-outil, structure simple et économie d'espace.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 2
Corps de lit Lidan artificiel
1Le coefficient de dilatation thermique est seulement 1/20 de celui de la fonte, plus petite erreur de déformation thermique.
2L'amortissement du lidan artificiel est six fois supérieur à celui de la fonte, une meilleure performance vibratoire.
3Une fois formé, il permet d'économiser grandement le temps et le coût de traitement ultérieur.
4. processus de fabrication de durcissement à température ambiante, la sélection de matériaux de lit par machine-outil de précision.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 3

Le titre est ici.

1Bonne capacité de réponse dynamique
2. sans réaction, sans usure mécanique de la transmission
3- Par le moteur à couple comme technologie de propulsion principale de coordonnées rotatives
4. FMC-600 et FMC-600T C-axe est respectivement équipé d'un moteur à couple à basse/haute vitesse, de sorte que la finition de haute précision
fraisage et tournage.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 4

Poussés par le centre de gravité

1Un entraînement plus fort et plus stable.
2Table tournante de type berceau avec centre de gravité.
3Réduisez efficacement les vibrations pour éliminer les réactions.
4. Pour fournir aux utilisateurs les performances de traitement idéales.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 5
Les spécifications
Unités
FMC-600
FMC-600T ((avec virage)
Diamètre de rotation maximal de la pièce à usiner
mm
Φ800
Φ800
Largeur maximale de fraisage
mm
800
800
Hauteur maximale de fraisage
mm
420
420
Le diamètre de la table de travail
mm
Φ650*540
Φ650
Poids maximal de la pièce à usiner
en kg
1000
1000; 500 (en tournant)
Voyage par axe X/Y/Z
mm
800/650/450
800/650/450
Plage d'angle de rotation de l'axe A
- Je ne sais pas.
-130° à +130°
-130° à +130°
Plage d'angle de rotation de l'axe C
- Je ne sais pas.
À n'importe quel angle
À n'importe quel angle
Max. couple de la broche
N.m.
42/62
42/62
Max. vitesse de la broche
Rpm
16000
16000
Puissance nominale du moteur de broche
kW
15.5
15.5
Type de tige d'outil
HSK-A63
HSK-A63
Centre d'outil hors de l'eau
Optionnel
Optionnel
Direction de la broche
- Oui, oui.
- Oui, oui.
Blocage de positionnement
Je ne veux pas.
- Oui, oui.
Type de moteur
Traction directe par moteur à couple
À entraînement direct
par moteur à couple
par moteur à couple
Le couple de l'entraînement S1/S6
N.m.
1880/3480
1880/3480
Type de moteur
Traction directe par moteur à couple
À entraînement direct
par moteur à couple
par moteur à couple
Le couple de l'entraînement S1/S6
N.m.
autres produits de l'industrie
autres produits de l'industrie
Axe X/Y/Z
M/min
48; 60
48; 60
Axe A
Rpm
30
30
Axe C
Rpm
80
600
Axe X/Y/Z
Je ne sais pas.
1; 0.1
1; 0.1
Axe C
- Je ne sais pas.
00,001°; 0,0001°
00,001°; 0,0001°
Axe X/Y/Z
La norme
La norme
Axe A/C
La norme
La norme
Axe X/Y/Z
Je ne sais pas.
8; 5
8; 5
Axe A/C
"
8; 5
8; 5
Axe X/Y/Z
Je ne sais pas.
5; 3
5; 3
Axe A/C
"
5; 3
5; 3
Capacité
32
32
Diamètre maximal de l'outil
mm
Φ80
Φ80
Longueur maximale de l'outil
mm
300
300
Poids maximal de l'outil
en kg
8
8
Tête de calibrage de pièce à usiner sans fil
Je ne sais pas.
±3 ((Précision de réposition)
Émetteur de réglage d'outil
Je ne sais pas.
±3 ((Précision de réposition)
Poids de la machine
N.O.
11000
12000
Système CNC
Modèle
Système CNC GNC61
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 6
√ Système CNC FANUC 0i MF
√ X/Y: rails de guidage linéaires, Z: rails de guidage coulissants
√ Taiwan BT40 fuseau, 8000 tours par minute
√ Taïwan ATC à disque avec 24 outils
√ Réservoir complet
√ Générateur d'impulsions manuel (MPG)
√ Interface USB et LAN
√ Lampe de travail
√ Lampe pilote
√ Système de refroidissement
√ Système de lubrification automatique centralisé
√ Le soufflage d'air par broche
√ Pistolet à air
√ Arbre de fraisage et roulement
√ Échangeur de chaleur pour armoire électrique
√ Outils et boîte à outils
√ Pièces et boulons de nivellement
√ Manuel d'utilisation (anglais)

Il s'agit d'une décision prise par la Cour de justice en l'espèce.
_ 4ème axe
_ Fuseau à entraînement direct (10000, 12000, 15000 tr/min)
- Une buse circulaire de refroidissement
_ Fluide de refroidissement à travers broche (CTS)
_ refroidisseur d' huile de broche
_ Air conditionné
_ Transporteur à puces en chaîne
- Une arme à eau.
_ Porte de sécurité
Système de mesure d'outil
Système de mesure de la pièce à usiner

Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 7
Détails de la machine
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 8
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les voies de guidage de la machine et la vis à bille des dommages causés par lesJe vous en prie.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 9
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 10
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 11
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 12
Je suis désolé.
Le convoyeur à puces en chaîne est en option.

Commentaires des clients
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 13
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 14

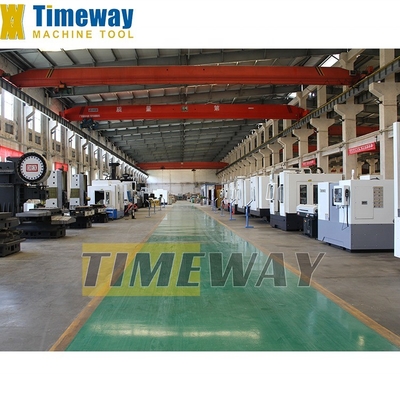

Affichage de l'usine:
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 15
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 16
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Centre d'usinage CNC vertical à haute précision à 5 axes avec une capacité de 12 magasins d'outils 17
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Vidéo de l'entreprise
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
