L'équipement Timeway peut être utilisé pour traiter le corps, la tourelle, le carter, la tête de cylindre, les pièces automobiles, le moule de la caméra (cavité), la coque, la coque différentielle et d'autres pièces
 |

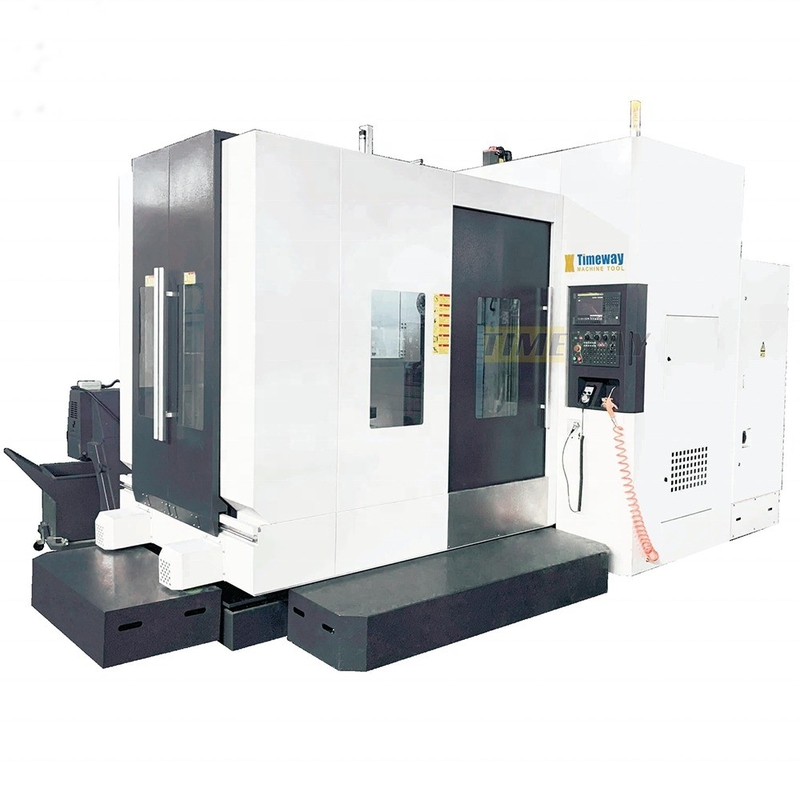

Charge de table maximale de 600 kg Centre d'usinage CNC horizontal de haute précision pour le métal
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois/palette |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Légères |
| Dimension ((L*W*H): | Le nombre d'étoiles est le suivant: | Poids (T): | 5,5 t |
| Taille de la table (mm): | Autres | Système de commande CNC: | GSK |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 800 |
| Voyage de la table (Y) (mm): | 600 | Voyage de la table (Z) (mm): | 500 |
| Précision de positionnement (mm): | ± 0.008 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.005 |
| Région de vitesse de la broche ((rpm): | 1 à 8000 tours par heure | Puissance du moteur à broche ((kW): | 11 |
| Max. Table Load (kilogrammes): | 600 kg ou plus | Vitesse d'alimentation (mm/min): | 1 à 8000 mm/min |
| Min. Temps de changement d'outil: | 3 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Automatique | Garantie: | 1 année |
| Voltage: | 220V/380V/400V | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Pas disponible | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Type de machine: | Centre d'usinage à commande numérique |
| Service après-vente fourni: | Assistance technique par vidéo | Fonction: | Machinerie pour le métal |
| Service après garantie: | En ligne | Modèle: | HMC500 |
| Système de contrôle: | GSK | Taille du tableau: | Pour les appareils à moteur: |
| Nb d'axe: | 3 | Voyage à l'axe X: | 800 mm |
| Voyage d'axe des y: | 600 mm | Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres |
| Emplacement de la salle d'exposition: | Canada, France, Brésil, Pérou, Indonésie, Mexique, Russie, Roumanie, Australie | Composants de base: | Autres |
| Rapidité d'alimentation rapide ((m/min): | 11,1 | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques
* Suitable for machining periodic parts * Suitable for machining parts with complex shapes * Suitable for machining high-efficiency and high-precision workpieces * For workpieces with suitable batch sizesSpécification | Unité | HMC500 | ||||

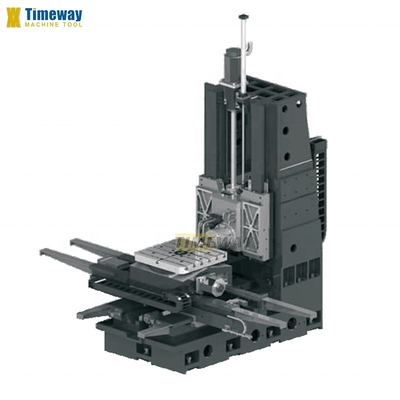

Structure de la machine | - | Type croisé | ||||
Voyage par axe X | mm | 800 | ||||
Voyage par axe Y | mm | 600 | ||||
Voyage par axe Z | mm | 500 | ||||
Le couple du servo-moteur à axe B (FANUC) | - | 8 | ||||

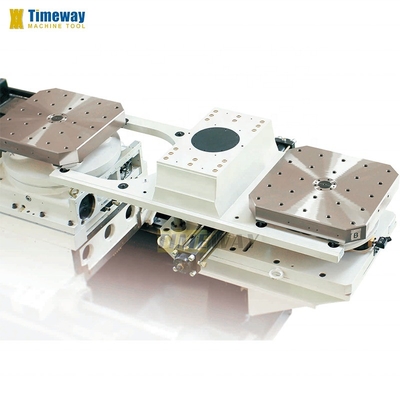

Taille de la table | mm | 500 × 500 | ||||
Indexation des tableaux | - Je ne sais pas. | 1°x360 | ||||
L'écartement en T de la table de travail (n°/largeur/écartement) | - | 5 à 14 à 80 | ||||
Vitesse de rotation de la table de travail | Rpm | 11.1 | ||||
capacité de chargement | en kg | 600 | ||||
Force de verrouillage (35 kg / cm2) | Poids total de l'eau | 3000 | ||||
Distance entre le centre de la broche et la table | mm | 100 à 700 | ||||
Distance entre le nez de la broche et le centre de la table | mm | 140 à 640 | ||||
Tone de la broche | - | NT1 société civile | ||||
vitesse du fuseau | Rpm | 8000 | ||||
Puissance du moteur principal | kW | 11 | ||||
Le moteur de servo à axe X/Y/Z ((FANUC) | - | Le produit doit être présenté à l'intérieur de la boîte. | ||||
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 1-8000 | ||||
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | 30/30/30 | ||||
Type de rails à axe X/Y/Z | - | Légère | ||||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0.008 | ||||
Précision de répositionnement de l'axe X/Y/Z | mm | ± 0.005 | ||||
Précision de positionnement de l'axe B | " | ± 10" | ||||
Capacité de contrôle aérien (style) | outils | 24 (disque) | ||||
Temps de changement d'outil (outil à outil) | seconde | 2.7 | ||||
Poids maximal de l'outil | en kg | 8 | ||||
Diamètre maximal de l'outil | mm | Le numéro de série | ||||
Longueur maximale de l'outil | mm | 300 | ||||
Poids maximal de l'outil | en kg | 8 | ||||
Capacité | KVA | 25 | ||||
La pression de l'air est requise | Poids total de l'eau | 8 | ||||
Poids de la machine | en kg | 5500 | ||||
Dimensions globales (L x largeur x hauteur) | mm | Le nombre d'étoiles est le suivant: | ||||
·une puissance de sortie de l'air supérieure à 50 W; • adopter les guides linéaires de précision de Taiwan ou les guides coulissants durcis; · Les rails X, Y et Z adoptent une couverture télescopique pour les voies de guidage · Standard avec fuseau à courroie; • cylindre pneumatique de fabrication taïwanaise; · Taiwan ATC, type disque et type chaîne sont disponibles en option; · Les roulements importés pour les roulements à plomb · Accouplement des importations · les systèmes d'équilibrage de la tête de chantier disposent en option d'un système d'équilibrage de l'azote ou d'un système d'équilibrage hydraulique; ·Lampe de travail ·lampe pilote; | ·Réducteur ZF ou BF; ·Buse circulaire du liquide de refroidissement ·climatiseur (A/C) pour armoire électrique; · refroidisseur d'huile de broche ·Système de mesure automatique de la longueur de l'outil ·Systèmes de mesure automatiques de pièces à usiner |
Le changeur d'outil automatique est composé d'un magazine d'outils et d'un bras de changement d'outil. Automatic tool changer is installed separately from machine tool with thepurpose of preventing adverse influences of vibration during running of runningof automatic tool changer and other reasons on precision.

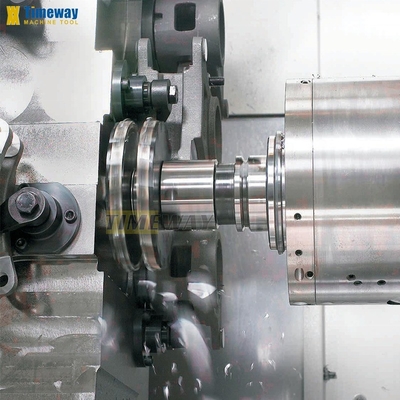

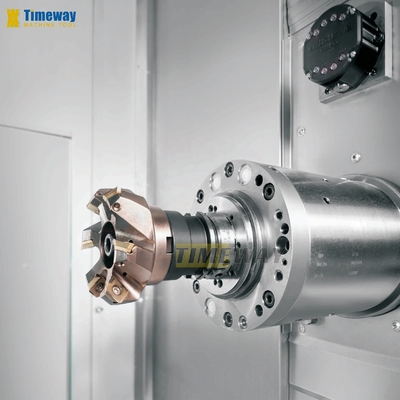

Le composant de broche est l'un des composants d'exécution du mouvement de formage du centre d'usinage, et le composant de broche du centre d'usinage doit avoir une haute précision de fonctionnement,conservation de la précision à long terme et stabilité de la précision à long terme.
Le système de commande numérique peut contrôler la machine-outil pour sélectionner et remplacer automatiquement les outils selon différentes procédures de traitement,et compléter le traitement multi-processus sur plusieurs surfaces de la pièce en séquence.
Domaine d'application
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
