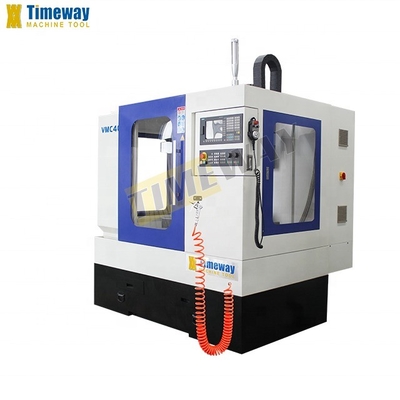

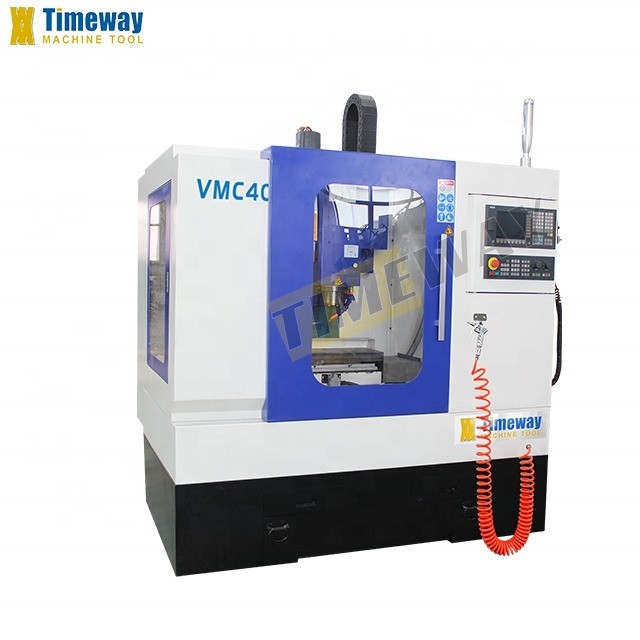

24 Magasin d'outils Capacité VMC400 Centre d'usinage vertical avec 2,2 kW de haute précision
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $20,000.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | ISO30 |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | Pour les pièces de rechange | Poids (T): | 1.15 T |
| Taille de la table (mm): | 760x210 | Système de commande CNC: | Le FANUC |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 400 |
| Voyage de la table (Y) (mm): | 230 | Voyage de la table (Z) (mm): | 500 |
| Précision de positionnement (mm): | ± 0.02 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.01 |
| Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion | Puissance du moteur à broche ((kW): | 2.2 KW |
| Max. Table Load (kilogrammes): | 200 kg | Min. Temps de changement d'outil: | 6 |
| Capacité du magasin d'outils: | 24 | Points clés de vente: | Prix compétitif |
| Garantie: | 1 année | Voltage: | Comme exigent |
| Type de commercialisation: | Produit chaud 2019 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Système de contrôle: | GSK ou SIEMENS | Dimension de la table de travail: | Pour les appareils à commande numérique |
| Capacité de chargement: | 200 kg ou plus | Les déplacements: | Pour les véhicules à moteur électrique |
| Vitesse de la broche: | 8000 tr/min | Application du projet: | Pièces détachées et pièces de lot |
| Le poids: | 1150/1250 kg | Le pouvoir: | 2.2 kW |
| Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres | Emplacement de la salle d'exposition: | Italie, Allemagne, Philippines, Pérou, Indonésie, Inde, Russie, Thaïlande, Chili, Afrique du Sud |
| Composants de base: | Autres | Port: | Port de Chine |
Description de produit
Description des produits

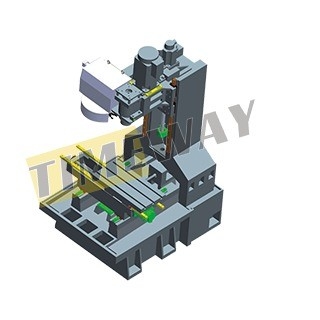

1. La structure principale du lit et de la colonne adopte le fonte de haute rigidité, qui grâce à un traitement thermique d'éteinte très efficace, assure la stabilité et la durabilité de la précision.
2La conception de la colonne adopte la structure à large portée, qui a une rigidité et une stabilité élevées.
3Le système de contrepoids à l'arrière de la colonne a l'orientation biaxielle, rend le mouvement de la boîte de fuseaux plus stable et retient efficacement les effets négatifs des vibrations.
4. Les 3 axes sont adoptés par une vis à bille de précision de niveau P3, grâce au pré-resserrement de doubles écrous pour réaliser la stabilité du positionnement et la précision du positionnement répété.
5Les 3 axes sont tous équipés d'un guide de laminage linéaire de haute précision, qui augmente la vitesse d'alimentation et assure la précision du traitement.

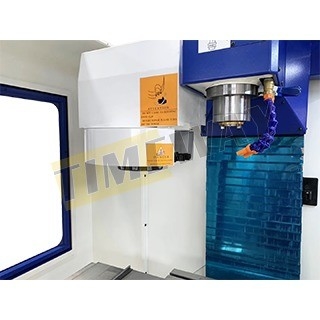

6L'unité de fuseau à grande vitesse de précision et le servo-moteur à courant alternatif sont reliés par la courroie synchrone, faible bruit, faible vibration et faible valeur thermique, peuvent être fraisés, forés, rétrécissés, forés et tapés.
7. Long voyage vertical ((Z axis voyage 500mm). Peut également être équipé du 4ème axe en option pour la division.
8. conception intégrée de plaque métallique, protection de sécurité entièrement fermée, bonne performance globale et haute étanchéité.
2La conception de la colonne adopte la structure à large portée, qui a une rigidité et une stabilité élevées.
3Le système de contrepoids à l'arrière de la colonne a l'orientation biaxielle, rend le mouvement de la boîte de fuseaux plus stable et retient efficacement les effets négatifs des vibrations.
4. Les 3 axes sont adoptés par une vis à bille de précision de niveau P3, grâce au pré-resserrement de doubles écrous pour réaliser la stabilité du positionnement et la précision du positionnement répété.
5Les 3 axes sont tous équipés d'un guide de laminage linéaire de haute précision, qui augmente la vitesse d'alimentation et assure la précision du traitement.
6L'unité de fuseau à grande vitesse de précision et le servo-moteur à courant alternatif sont reliés par la courroie synchrone, faible bruit, faible vibration et faible valeur thermique, peuvent être fraisés, forés, rétrécissés, forés et tapés.
7. Long voyage vertical ((Z axis voyage 500mm). Peut également être équipé du 4ème axe en option pour la division.
8. conception intégrée de plaque métallique, protection de sécurité entièrement fermée, bonne performance globale et haute étanchéité.
Spécification | Unité | VMC400 | ||
Taille de la table de travail | mm | 760x210 | ||
Des fentes en T | mm | 14x3x63 | ||
Capacité de chargement maximale | en kg | 200 | ||
Voyage à l'étranger | mm | 400 | ||
Voyage en Y | mm | 230 | ||
Z-voyage | mm | 500 | ||
Distance entre le nez de la broche et la surface de la table | mm | 110 à 610 | ||
Distance de l'axe de la broche à la colonne | mm | 320 | ||
Tone de la broche | Pour les produits: | |||
Max. vitesse de la broche | Rpm | 8000 | ||
Pression | MPa | 0.6 | ||
Le moulin à rouleaux | Puissance du servomoteur à broche | kW | 2.2 | |
couple du moteur de broche | N.m. | 27 | ||
Axe X/Y/Z | Le couple du moteur | N.m. | 4 | |
Vitesse d'alimentation | mm/min | 5000 | ||
Vitesse d'alimentation rapide | mm/min | 12000 | ||
Pompes de liquide de refroidissement | Puissance du moteur du liquide de refroidissement | Le | 120 | |
Débit nominal | L/min | 25 | ||

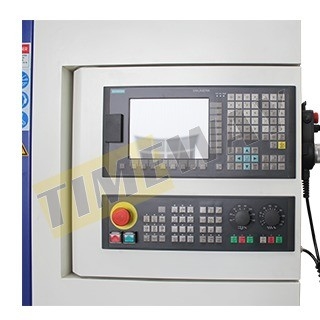

Contrôleur | - | SINUMERIK 808D est une marque | ||
Écran plat | - | 7.2" écran LCD plat | ||
Axe de commande | Contrôleur d'alimentation à plusieurs axes | - | Trois axes ((X/Y/Z) | |
Incrément de commande minimum | mm | 0.001 | ||
Incrément d'entrée le plus faible | mm | 0.001 | ||
Précision de positionnement | mm | ± 0.02 | ||
Précision de répétition | mm | ± 0.01 | ||
N.O/G.O. | en kg | 1150 ou 1250 | ||
Taille des emballages | en cm | Le nombre de points d'interrogation | ||

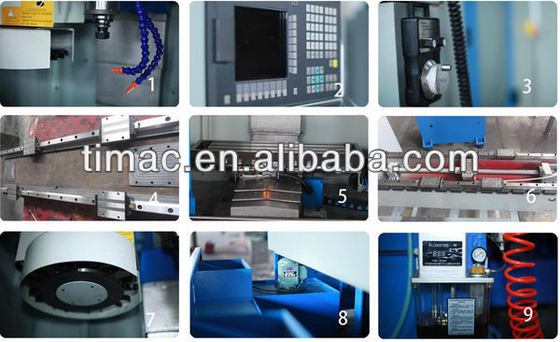

Coulée de sable en résine Les rails X、Y、Z adoptent des voies de guidage linéaires importées Les rails X、Y、Z adoptent un couvercle télescopique en acier inoxydable Standard avec broche à courroie, optionnel pour broche à conduite directe Bouteille pneumatique de fabrication taïwanaise Taïwan TAC, type carrousel et type disque sont disponibles en option Les roulements importés pour vis à plomb Accouplement des importations Système d'équilibrage de la tête de chantier ont une coulée lourde ou un système d'équilibrage de l'azote en option Enveloppe complète Appareils de détection rigide Détonation d'air au centre de la broche Lampe de travail Lampe pilote Interface USB et LAN Générateur d'impulsions manuel Système de lubrification automatique centralisé Système de refroidissement Échangeurs de chaleur pour armoires électriques Blocs et boulons de nivellement Boîte à outils et outils Autres appareils électroniques | Le câblage du 4e axe Table tournante NC Fuseau à entraînement direct Buse circulaire du liquide de refroidissement Fluide de refroidissement par fusée (CTS) refroidisseur d'huile de broche Air conditionné (A/C) pour armoire électrique Système de mesure automatique de la longueur de l'outil Système de mesure automatique de la pièce à usiner Transporteur à copeaux à vis Transporteur à puces en chaîne Système de rinçage à haute pression Porte de sécurité L'huile est écrasée |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
