* La machine est adaptée au traitement de pièces irrégulières de grande taille, minces et lourdes; aucune erreur de rondeur de la pièce due au poids d'inertie, assurant la précision de la rondeur de la pièce.En raison du poids de la pièce, de sorte que la pièce et l'appareil peuvent assurer un temps de chargement et de déchargement de la pièce fermé et court et une stabilité.
* La colonne, le faisceau et la voie de guidage du bélier sont broyés après éteinture, ont une résistance à l'usure supérieure et prolongent la durée de vie; un bouclier complet unique empêche les débris et les éclaboussures de liquide de refroidissement,atteindre des objectifs de protection de l'environnement.
 |

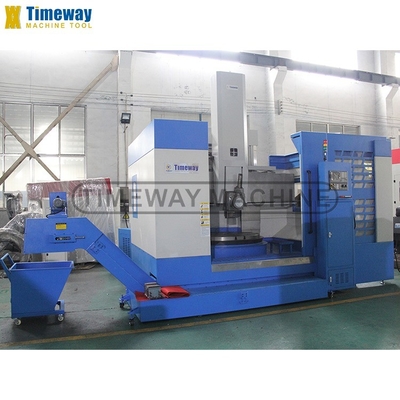

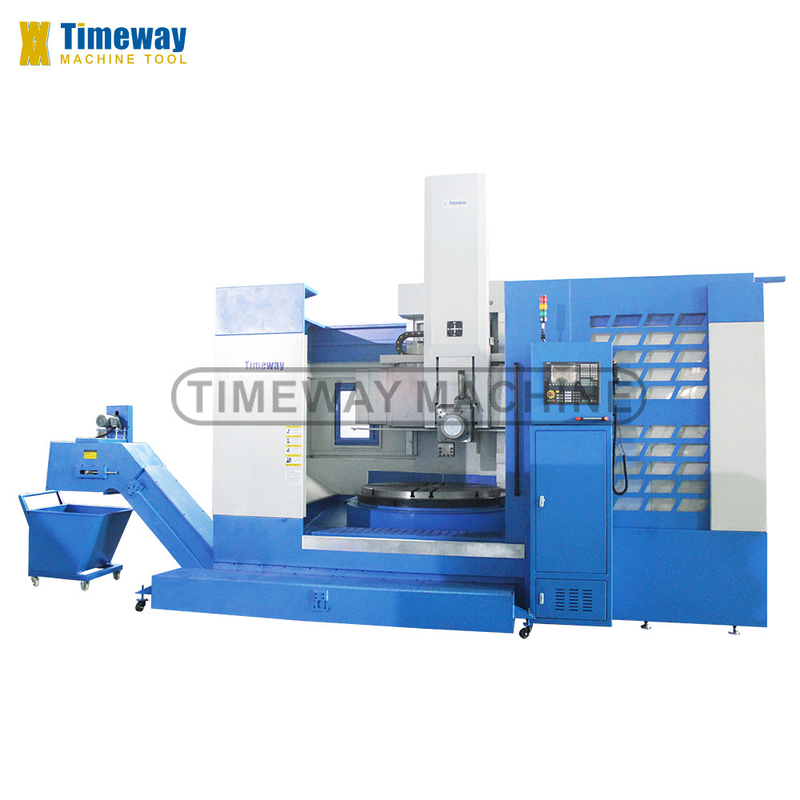

Machine à tour vertical à colonne unique de haute précision avec contrôleur CNC FANUC Siemens
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac/Timeway |
| Numéro de modèle: | Le VLK1600E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $12,000.00/pieces 1-2 pieces |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 1600 |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Max. Weight de l'objet (kilogrammes): | 8000 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 1030 mm | Voyage (axe Z) (mm): | 1 000 mm |
| Précision de positionnement (mm): | ±0,002 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.001 |
| Dimension ((L*W*H): | 5510*3925*4600 mm | Voltage: | 380V/420V/440V |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 15000 | Garantie: | 1 an, d'une année |
| Points clés de vente: | Automatique, prix compétitif, haut niveau de sécurité, précision élevée, économie d'énergie, durabil | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Région de vitesse de la broche ((rpm): | 2 - 200 tours par heure | Voyage (axe des ordonnées) (millimètres): | 1600 millimètres |
| Taper à fuseau: | Résistance à l'humidité | Le couple de coupe: | 17.5 N.m |
| Vitesse d'alimentation rapide ((mm/min): | 0.1 - 2000 mm/min | Vitesse d'alimentation (mm/min): | 0.1 - 500 mm/min |
| Min. Temps de changement d'outil: | 0,7 | CNC ou non: | Machine de tour de commande numérique par ordinateur |
| Nom du produit: | Machines à tour vertical CNC à colonne unique | Type de produit: | Machine verticale de commande numérique par ordinateur |
| Modèle: | Le VLK1600E | Diamètre maximal de l'oscillateur: | Unité de mesure |
| Max. Turning Diameter: | Unité de mesure | Max. la taille: | Pour les véhicules à moteur |
| Capacité de chargement: | 8 000 kg | Puissance du moteur principal: | 37 kW |
Description de produit
Description des produits
Le tour vertical CNC à colonne unique
Les données de l'échantillon sont fournies à l'échantillon.
Résumé de la machine
Les accessoires
* Système de lubrification automatique * Bouclier complètement fermé * Armoire électrique avec climatisation * Refroidisseur à huile de précision * SIEMENS 808D * Retrait automatique des puces (retrait des côtés) | * SIEMENS 828D * FANUC 0i-TF * luminaire spécial |
Spécification
Les spécifications | Unité | VLK800E | VLK1250E | Le VLK1600E | VLK2000E | |||
Diamètre maximal du balancier | mm | 950 | 1250 | 1600 | 2000 | |||
Max. diamètre de rotation | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hauteur de la pièce à usiner | mm | 800 | 1000 | 1000 | 1250 | |||
Poids maximal de la pièce à usiner | en kg | 2000 | 5000 | 8000 | 12000 | |||
Puissance du moteur principal | kW | 22 | 22 | 30 | 37 | |||
Diamètre de la table de travail | mm | 800 | 1010 | 1400 | 1800 | |||
Le couple maximal de la table de travail | Nom de l'organisme | 10 | 17.5 | 25 | 32 | |||
Plage de vitesses de la table de travail | Rpm | 2 à 320 | 1.25 à 200 | 1 à 160 | 4 à 125 | |||
Nombre de postes d'outillage | pièces | 4 | 4 | 4 | 4 | |||
Section de la tige d'outil d'outil de tournage externe | mm | 32 x 40 | 32 x 40 | 32 x 40 | 32 x 40 | |||
Type de lecteur | - | électrique | électrique | électrique | électrique | |||
Taille de vis à bille de l'axe X (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Taille de vis à bille de l'axe Z (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Voyage par axe X | mm | -20 à 550 | - 20 à 800 | -20 à 1030 | -20 à 1150 | |||
Voyage par axe Z | mm | 650 | 650 | 800 | 800 | |||
Plage d'alimentation ((X/Z) | mm | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | |||
Vitesse d'alimentation rapide | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Système CNC | - | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | |||
Le couple du servomoteur ((X/Z) | N.m. | Je vous en prie. | Je vous en prie. | Les chrétiens, 15/11 | Les chrétiens, 15/11 | |||
Capacité | Qua | 30 | 37 | 45 | 52 | |||
Poids net de la machine | en kg | 8500 | 11000 | 14500 | 18500 | |||
Dimension de la machine (LxWxH) | en cm | Pour les appareils à commande numérique | 478 x 257 x 440 | Le numéro de série est le numéro de série. | 580 x 368 x 494 | |||
Convoyeur à copeaux | - | Type de chaîne | Type de chaîne | Type de chaîne | Type de chaîne | |||
La norme | - | Système de lubrification automatique, protection fermée, climatiseur, refroidisseur d'huile | ||||||
Optionnel | - | Si l'appareil est équipé d'un appareil électronique, il doit être équipé d'un système de freinage. | ||||||
Détails de la machine
1Le tour vertical à colonne unique de la série CNC est conçu en absorbant des techniques de conception et de fabrication modernes avancées et en utilisant la méthode de conception d'optimisation CAO,l'utilisation du dernier concept de conception et l'équipement de fonctionnalités avancées nationales et étrangères. 2. Réaliser une forte réduction des performances de la structure, la charge de surpoids de la table de travail, la machine haute rigidité dynamique et statique, toute sécurité et stabilité du mouvement,longue durée de vie et efficacité de traitement élevéeLa machine est adaptée aux outils de découpe à grande vitesse d'acier et de carbure, au traitement des pièces de travail de tous les métaux ferreux et non ferreux et de certains matériaux non métalliques.La machine peut compléter le processus de tournage rugueux et fini à l'intérieur et à l'extérieur du cylindreLa machine est principalement composée d'une colonne, d'une table de travail, d'une poutre, d'un poteau d'outillage vertical, d'une boîte de vitesses principale,mécanisme de levage du faisceau, mécanisme vertical d'alimentation de l'outil, dispositif de protection du guide de faisceau, boîtier complet de la machine, système électrique, système hydraulique, système de refroidissement, etc.
Colonne
La colonne adopte la conception d'optimisation de
une structure de type boîte et un solidificateur de disposition raisonnable,
afin de réaliser une bonne stabilité thermique,
La direction de la colonne
adopte le broyage après éteinte, pour améliorer l'usure
Les conduites de guidage doivent être équipées d'un dispositif de guidage qui leur permet de maintenir une résistance élevée et de prolonger leur durée de vie.
adopter un couvercle d'étanchéité en acier inoxydable pour la protection
et réduire le taux de corrosion.
une structure de type boîte et un solidificateur de disposition raisonnable,
afin de réaliser une bonne stabilité thermique,
La direction de la colonne
adopte le broyage après éteinte, pour améliorer l'usure
Les conduites de guidage doivent être équipées d'un dispositif de guidage qui leur permet de maintenir une résistance élevée et de prolonger leur durée de vie.
adopter un couvercle d'étanchéité en acier inoxydable pour la protection
et réduire le taux de corrosion.
Base de la table de travail
La base de la table de travail adopte une résistance élevée et
matériau en fonte rigide, pour améliorer la stabilité et
Une symétrie thermique unique.
structure, surmonter la hausse de la température de la broche
effet sur la précision de l'usinage.
La broche est équipée d'un codeur de broche, pour
réaliser une vitesse de coupe linéaire constante.
matériau en fonte rigide, pour améliorer la stabilité et
Une symétrie thermique unique.
structure, surmonter la hausse de la température de la broche
effet sur la précision de l'usinage.
La broche est équipée d'un codeur de broche, pour
réaliser une vitesse de coupe linéaire constante.
Tableau de travail
La table de travail adopte un matériau en fonte à haute résistance et à haute rigidité, pour améliorer la stabilité et absorber les vibrations.
Tableau de travail et base de table de travail et séparation du moteur,
en fonction de l'entraînement à courroie de type V, la limite maximale est réduite
Les vibrations de la chaleur du moteur affectent directement le
précision de l'usinage.
en fonction de l'entraînement à courroie de type V, la limite maximale est réduite
Les vibrations de la chaleur du moteur affectent directement le
précision de l'usinage.
Armoire électrique
Cabinet électrique placé directement à l'intérieur de la colonne, de sorte que la structure est plus compacte, économiser de l'espace.La connexion de l'armoire électrique au lit adopter la connexion de câble spécial.
L'armoire électrique est équipée d'un climatiseur, de sécurité et d'un standard, pour assurer la température constante du contrôleur, la stabilité du contrôleur.
L'armoire électrique est équipée d'un climatiseur, de sécurité et d'un standard, pour assurer la température constante du contrôleur, la stabilité du contrôleur.
Faisceau
La voie de guidage du faisceau a une résistance à l'usure très élevée après
l'extinction et le broyage, afin de garantir une stabilité à long terme et une précision de traitement élevée.
Large largeur de guidage horizontal avec une structure de guidage large, vis à bille au milieu du rail de guidage pour résoudre à fond le problème du couple d'entraînement, le rail de guidage adopte le rail de guidage pasteur,une bonne résistance sismique, grande capacité de charge, diminution du coefficient de frottement.
Le levage de poutre adopte deux points de serrage pour assurer la précision du poutre de levage.
l'extinction et le broyage, afin de garantir une stabilité à long terme et une précision de traitement élevée.
Large largeur de guidage horizontal avec une structure de guidage large, vis à bille au milieu du rail de guidage pour résoudre à fond le problème du couple d'entraînement, le rail de guidage adopte le rail de guidage pasteur,une bonne résistance sismique, grande capacité de charge, diminution du coefficient de frottement.
Le levage de poutre adopte deux points de serrage pour assurer la précision du poutre de levage.
Unité de fuseau
La table de travail utilise une structure de broche intégrée, de haute rigidité, de haute précision et de type fixe courte,le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Autres outils électriques
Une précision de positionnement élevée, une grande force de serrage, une grande capacité de chargement, stable et fiable.
Unité d'alimentation
L'alimentation horizontale ((X-axe) et verticale ((Z-axe) de la tige d'outil sont entraînées par un servo-moteur CA à travers la vis à bille entraînant le réducteur d'engrenages,le réducteur et la vis à travers la connexion d'attelage flexible, haute efficacité de transmission, faible erreur de transmission, haute précision de transmission.
Je suis désolé.
Je suis désolé.La table de travail utilise une structure intégrée, à haute rigidité, à haute précision et à broche courte de type fixe.le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Je suis désolé.
Je suis désolé.Les clients peuvent choisir FANUC, SIEMENS ou KND, d'autres systèmes CNC.
Je suis désolé.
Je suis désolé.Selon les exigences particulières, le couvercle de la machine entière, le convoyeur à puces.
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise

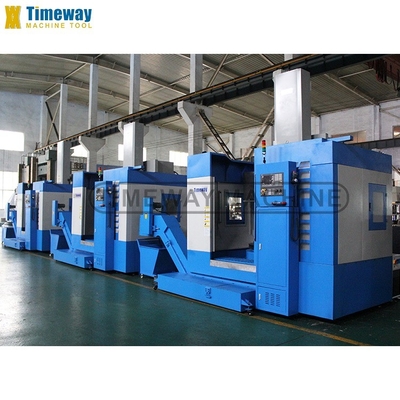

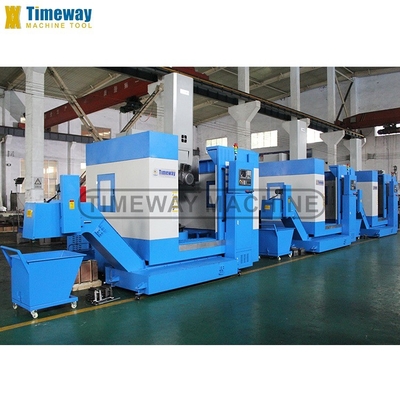

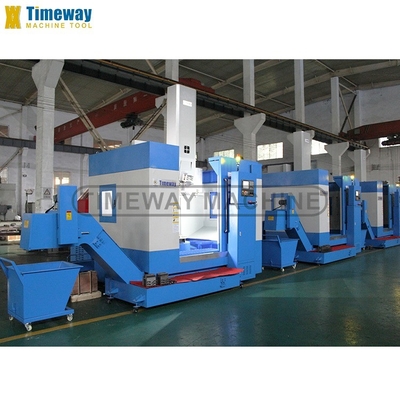

Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.

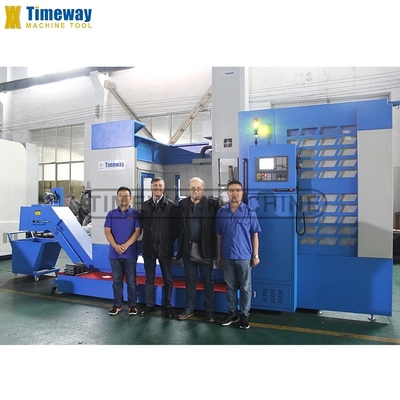

Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
