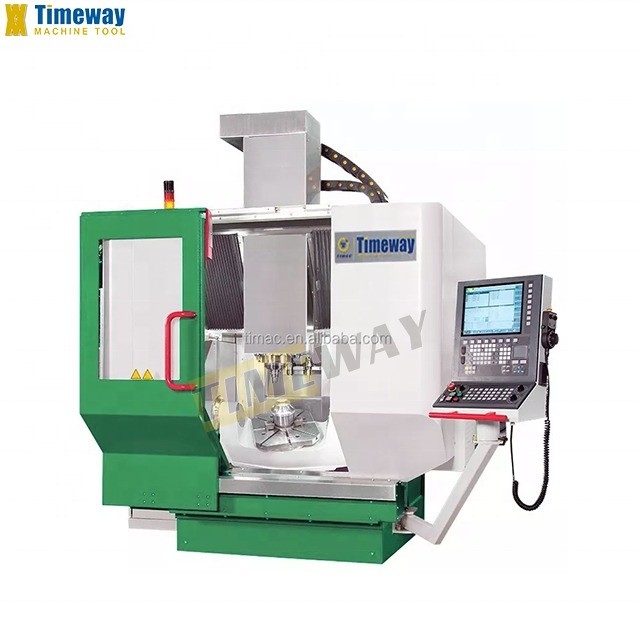

Centre d'usinage CNC vertical à cinq axes pour la production de petits lots
Détails sur le produit:
Lieu d'origine: | Hénan, Chine |
Nom de marque: | TIMAC |
Certification: | ISO CE |
Conditions de paiement et expédition:
Quantité de commande min: | 1 série |
---|---|
Prix: | $280,000.00/sets 1-2 sets |
Détails d'emballage: | Paquet standard |
Capacité d'approvisionnement: | 100 ensembles par an |
Détail Infomation |
|||
Condition: | Nouveau | Taper à fuseau: | Autres |
---|---|---|---|
Nombre de broches: | Unique | Le type: | Verticale |
Dimension ((L*W*H): | 2660*4655*2650 mm | Poids (T): | 12 T |
Système de commande CNC: | Le FANUC | Nombre d'axes: | 5 |
Voyage de la table (X) (mm): | 800 | Voyage de la table (Y) (mm): | 650 |
Voyage de la table (Z) (mm): | 450 | Précision de positionnement (mm): | ± 0.012 |
La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 | Puissance du moteur à broche ((kW): | 15,5 KILOWATTS |
Max. Table Load (kilogrammes): | 8 kilos | Min. Temps de changement d'outil: | 6 |
Capacité du magasin d'outils: | 24 | Points clés de vente: | D'une précision élevée |
Garantie: | 1 année | Voltage: | 380 V/50 Hz |
Type de commercialisation: | Produit chaud 2019 | Rapport d'essai de la machine: | Fournit |
Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
diamètre de table de travail: | 650 millimètres | Max. Poids de la pièce à usiner: | 1 000 kg |
Vitesse de la broche: | 16000 t/mn | Angle de rotation de l'axe A: | -130° à +130° |
Voyage par axe X/Y/Z: | 800*650*450 mm | Vitesse sur l'axe A: | 30 tours par minute |
Vitesse sur l'axe C: | 600 t/mn | Le poids: | 12000 kg |
Le pouvoir: | 15.5kw (fuseau) | Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres |
Emplacement de la salle d'exposition: | Italie, Pérou, Indonésie, Mexique, Russie, Thaïlande, Chili, Colombie, Afrique du Sud, Australie | Composants de base: | Moteur |
Port: | Port de Chine |
Description de produit
Description des produits

1Amélioration du cadre du portique et de la conception de la structure de la machine.
2- Adoptons un corps de lit à lidan artificiel.
3La technologie de conduite directe garantit une meilleure capacité de réponse dynamique.
4Poussé par le centre de gravité.
5La vitesse d'alimentation rapide de l'axe linéaire est de 60 m/min.
6- Technique de réponse dynamique.
7Une plus grande précision, une plus grande efficacité de traitement.
8Le magasin d'outils de type pick-up, le temps de changement d'outil est court.
9L'axe C à grande vitesse réalise la fonction de fraisage et de tournage des composés.
10La plage d'angle de rotation de l'axe A est de -130 à +130 degrés.
11. alimentation électrique intelligente, économie d'énergie de 20% pendant la durée de vie.
2- Adoptons un corps de lit à lidan artificiel.
3La technologie de conduite directe garantit une meilleure capacité de réponse dynamique.
4Poussé par le centre de gravité.
5La vitesse d'alimentation rapide de l'axe linéaire est de 60 m/min.
6- Technique de réponse dynamique.
7Une plus grande précision, une plus grande efficacité de traitement.
8Le magasin d'outils de type pick-up, le temps de changement d'outil est court.
9L'axe C à grande vitesse réalise la fonction de fraisage et de tournage des composés.
10La plage d'angle de rotation de l'axe A est de -130 à +130 degrés.
11. alimentation électrique intelligente, économie d'énergie de 20% pendant la durée de vie.


Les spécifications | Les spécifications | Unité | FMC-600 | FMC-600T (avec tourner) | |
Capacité | Diamètre de rotation maximal de la pièce à usiner | mm | Φ800 | Φ800 | |
Largeur maximale de fraisage | mm | 800 | 800 | ||
Hauteur maximale de fraisage | mm | 420 | 420 | ||
Le diamètre de la table de travail | mm | Φ650*540 | Φ650 | ||
Poids maximal de la pièce à usiner | en kg | 1000 | 1000; 500 (en tournant) | ||
Les voyages | Voyage par axe X/Y/Z | mm | 800/650/450 | 800/650/450 | |
Plage d'angle de rotation de l'axe A | - Je ne sais pas. | -130° à +130° | -130° à +130° | ||
Plage d'angle de rotation de l'axe C | - Je ne sais pas. | À n'importe quel angle | À n'importe quel angle | ||
Le moulin à rouleaux | Max. couple de la broche | N.m. | 42/62 | 42/62 | |
Max. vitesse de la broche | Rpm | 16000 | 16000 | ||
Puissance nominale du moteur de broche | kW | 15.5 | 15.5 | ||
Type de tige d'outil | HSK-A63 | HSK-A63 | |||
Centre d'outil hors de l'eau | Optionnel | Optionnel | |||
Direction de la broche | - Oui, oui. | - Oui, oui. | |||
Blocage de positionnement | Je ne veux pas. | - Oui, oui. | |||
Axe A | Type de moteur | À entraînement direct par moteur à couple | À entraînement direct par moteur à couple | ||
Le couple de l'entraînement S1/S6 | N.m. | 1880/3480 | 1880/3480 | ||
Axe C | Type de moteur | À entraînement direct par moteur à couple | À entraînement direct par moteur à couple | ||
Le couple de l'entraînement S1/S6 | N.m. | autres produits de l'industrie | autres produits de l'industrie | ||
Vitesse maximale d'alimentation | Axe X/Y/Z | M/min | 48; 60 | 48; 60 | |
Axe A | Rpm | 30 | 30 | ||
Axe C | Rpm | 80 | 600 | ||
Unité de réglage min | Axe X/Y/Z | Je ne sais pas. | 1; 0.1 | 1; 0.1 | |
Axe C | - Je ne sais pas. | 00,001°; 0,0001° | 00,001°; 0,0001° | ||
Contrôle en boucle fermée complète | Axe X/Y/Z | La norme | La norme | ||
Axe A/C | La norme | La norme | |||
Précision de positionnement | Axe X/Y/Z | Je ne sais pas. | 8; 5 | 8; 5 | |
Axe A/C | " | 8; 5 | 8; 5 | ||
Précision de répositionnement | Axe X/Y/Z | Je ne sais pas. | 5; 3 | 5; 3 | |
Axe A/C | " | 5; 3 | 5; 3 | ||
Magasin d'outils | Capacité | 32 | 32 | ||
Diamètre maximal de l'outil | mm | Φ80 | Φ80 | ||
Longueur maximale de l'outil | mm | 300 | 300 | ||
Poids maximal de l'outil | en kg | 8 | 8 | ||
Accès à l'appareil | Tête de calibrage de pièce à usiner sans fil | Je ne sais pas. | ±3 ((Précision de réposition) | ||
Émetteur de réglage d'outil | Je ne sais pas. | ±3 ((Précision de réposition) | |||
Poids de la machine | N.O. | en kg | 12000 | 12000 | |
Système CNC | Modèle | Système CNC GNC61 |
