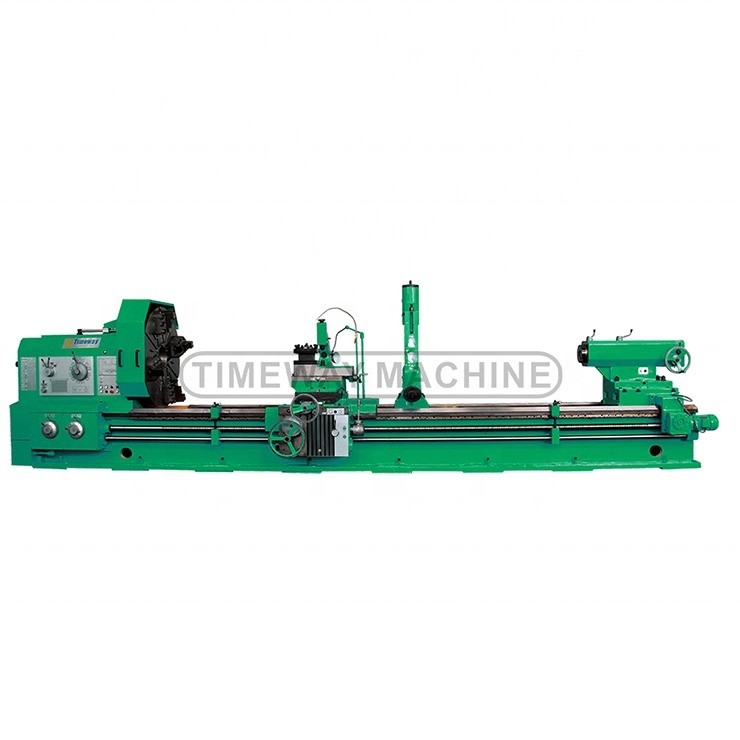

Tour à rotation horizontale manuelle de grande capacité pour pièces jusqu'à 11800 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | Le numéro de série |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $80,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 11800 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 400 mm |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | Le nombre d'échantillons est le suivant: |
| Poids (kg): | 8 000 kg | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Type de commercialisation: | Autres |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation au-dessus de lit: | Unité de mesure |
| Faire basculer le wagon: | 1210MM | Max. Length d'objet: | 11800mm |
| Max. longueur de rotation: | 3800mm | Largeur de lit: | 970m |
| Force de coupure maximale: | 45000N | Nez d'axe: | A2 à 15 |
| Trou d'axe: | 130 mm | Trou conique de la broche: | Métrique 140 |
| Plage de vitesses de la broche: | Précédent:3.15-315, retour en arrière:3.5 à 291 | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Salons de réparation de machines |
| Emplacement de la salle d'exposition: | Canada, Brésil, Arabie saoudite, Pakistan, Sri Lanka, Roumanie, Afrique du Sud, Ukraine, Nigéria, Ou | Composants de base: | Réglage, pompe, engrenage |
| Max. Longueur tournée (mm): | 11800 mm | Année: | 2023 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
1.Ce tour horizontal de série est adapté au traitement de pièces de taille moyenne et grande des pièces moulées, des aciers et des métaux non ferreux.
Ça peut se révéler.
Il est capable d'effectuer des opérations de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection, de détection.
fils externes, tels que les fils métriques, pouces, modules et diamétraux.
2.La machine est un corps solide, solide en rigidité, haute puissance, large en gamme de vitesse, et capable de haute vitesse et puissante
Lorsque la coupe est terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré du cylindre n'est pas supérieure à 0,03 mm dans le
une longueur de mesure de 300 mm.
3Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un système de
sur la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est
Les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi le
événement de basse vitesse
Ils rampent.

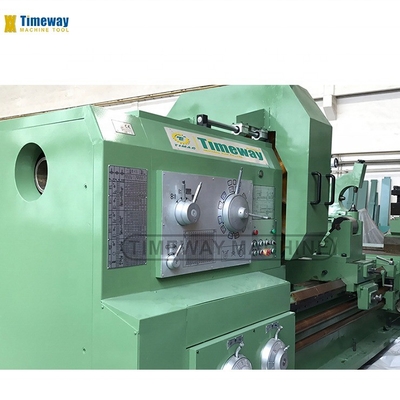

4.Le roulement de broche de la machine adopte des produits de marque célèbres.La boîte de broche adopte une structure symétrique pour rendre le
Pour réduire la déformation thermique, la tête est lubrifiée
avec un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'une boule de contact angulaire à deux rangées
Améliorer la précision et augmenter la rigidité.
5Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
a les caractéristiques d'une faible élévation de température, d'une petite déformation thermique et d'une grande précision, ce qui permet à la broche de maintenir
une précision relativement stable pendant le fonctionnement à long terme.
6.Type à une pièce de haute rigidité avec une envergure de lit de 970 mm, ce qui garantit à la machine une forte stabilité et une grande précision.
7.Le standard de broche à travers le diamètre du trou est de 130 mm grand trou, et adopte le type de connexion de nez de broche A2-15, précision de débit de
Spindle est mieux.
8.La machine peut être utilisée pour couper la surface conique courte par le poteau d'outil supérieur, et la longue conique
La surface peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale ensemble.
9. Haute puissance, rigidité élevée et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses
La machine standard est équipée d'un coussin électrique en mouvement, réduisant l'intensité du travail de l'opérateur
et améliorer l'efficacité du travail.
11.La capacité de chargement standard du tour est de 10000kg; optionnel peut être de 12000kg
Les spécifications | Unité | Le numéro de série |
Passez-vous sur le lit. | mm | 1600 |
Faire basculer la voiture | mm | 1210 |
Longueur maximale de la pièce à usiner | mm | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. |
Max. longueur de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. |
Durabilité du guidage | mm | 970 |
Max. force de coupe | N | 45000 |
Poids maximal de la pièce à usiner | en kg | 10000 |
Dia. du trou du fuseau | mm | 130 |
Trou conique de la broche | - | métrique 140 |
Plage de vitesses de la broche | R/min | - Je ne sais pas. |
Nombre de vitesses de la broche | étapes | Précédent:21, renversement:12 |
Longitude et traverse | espèces | 56 |
Plage de mouvement de l'alimentation | mm/r | dans le sens longitudinal:0.1-12, croisée:0.05-6, poste d'outil supérieur: 0.025-3 |
Numéro et portée du fil métrique | mm | 1 à 120 (44) |
Numéro et gamme de fils de pouces | Le TPI | 28-1/4 (31) |
Nombre et gamme de fils de modules | MP | 0.5 à 60 (45) |
Numéro et gamme de fils | DP | Les produits de la catégorie 1 |
Max. déplacement du glissement transversal | mm | 650 |
Max. déplacement de la glissière supérieure | mm | 300 |
Section de la tige de l'outil | mm | 45x45 |
Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90 |
Rapide de la barre d'outil | mm/min | Légendaire: 1870, croisée: 3740, outillage supérieur: 935 |
Dia. de plumes de queue | mm | 220 |
Voyage de la plume de queue | mm | 300 |
Pneumatique à base de plumes de cheval | - | MT6 |
Puissance du moteur principal | kW | 22 |
Longueur | mm | Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'expérience acquise par les autorités compétentes. |
Largeur | mm | 1995 |
Taille | mm | 2525 |
Accès à l'équipement | Accès à l'équipement |

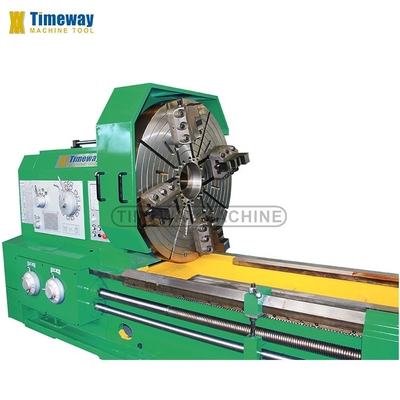

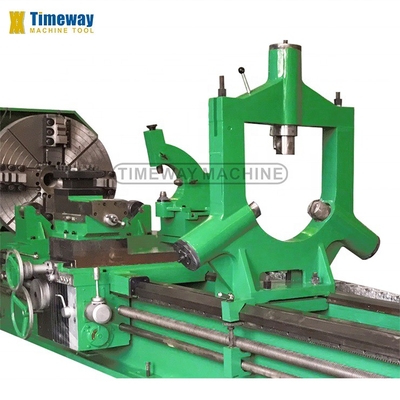

à 4 mâchoires, à rouleaux indépendants lourds, repos constant (longueur supérieure à 3 M), Suivez le repos, à l'aide d'un dispositif de détection de l'eau, Dle centre de la tête, à 4 postes d'outillage, Système de refroidissement, lampe de travail, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation (anglais). | DRO à 2 ou 3 axes, Le garde de Chuck, Garde du poteau d'outil Garde arrière contre les éclaboussures. avec une puissance de sortie supérieure à 50 W, Appareil de meulage |
