1Le support optimal de la broche.
2. Utilisez comme référence la structure classique du forage à coordonnées verticales, ayant une meilleure rigidité du fuseau.
3Le banc de travail à balançoire rotatif CNC réalise une structure de double support.

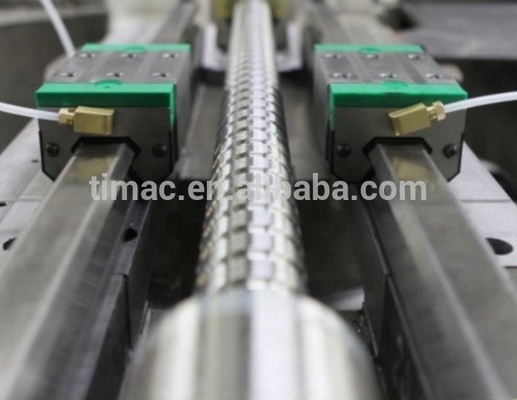

4L'axe Y adopte quatre voies de guidage comme support et le moteur principal situé au centre.

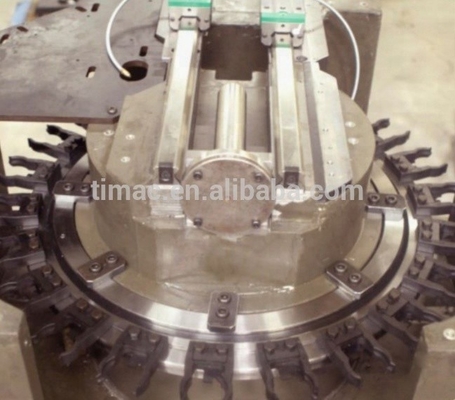

5. magazine d'outil de type circulaire combiné avec le tour de la machine-outil, structure simple et économie d'espace.
 |
16kW chinois GNC61CNC Système CNC Cinq axes Centre d'usinage vertical pour la vitesse de coupe
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC TIMEWAY |
| Certification: | ISO CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $250,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet standard |
| Capacité d'approvisionnement: | 100 ensembles par an |
|
Détail Infomation |
|||
| Condition: | Nouveau | Nombre de broches: | Unique |
|---|---|---|---|
| Le type: | Verticale | Dimension ((L*W*H): | 2500*4200*2400 mm |
| Poids (T): | 4 T | Taille de la table (mm): | Autres |
| Nombre d'axes: | 3, 4, 5 | Voyage de la table (X) (mm): | 400 |
| Voyage de la table (Y) (mm): | 380 | Voyage de la table (Z) (mm): | 350 |
| Précision de positionnement (mm): | Autres | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | Autres |
| Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion | Puissance du moteur à broche ((kW): | 16 ;7.5 |
| Max. Table Load (kilogrammes): | 500 kilos | Min. Temps de changement d'outil: | 2 |
| Capacité du magasin d'outils: | 22 | Points clés de vente: | Automatique |
| Garantie: | 1 an | Voltage: | 380 V/50 Hz |
| Type de commercialisation: | Produit chaud 2021 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Taille du tableau: | Autres | Couleur: | Selon les exigences du client |
| diamètre de table de travail: | 450 mm | Vitesse de la broche: | 16000rpm |
| Voyage par axe X/Y/Z: | Pour les véhicules à moteur électrique | Vitesse sur l'axe A: | 30 tours par minute |
| Vitesse sur l'axe C: | 80RPM | Système CNC: | Système chinois GNC61CNC |
| Nombre d'axe: | 5 | Industrie concernée: | Fabricants, autres |
| Emplacement de la salle d'exposition: | Arabie saoudite, Mexique, Thaïlande, Argentine, Algérie, Malaisie | Composants de base: | Moteur |
| Port: | Port de Chine | ||
Description de produit
Description du produit

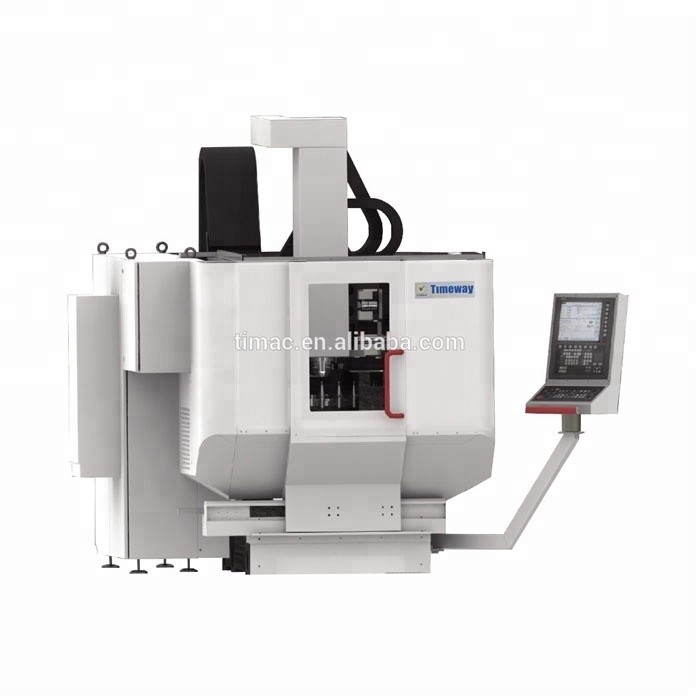

Centres d'usinage CNC verticaux à cinq axes
Les avantages de la machine-outil
1Amélioration du cadre du portique et de la conception de la structure de la machine.
2- Adoptons un corps de lit à lidan artificiel.
3La technologie de conduite directe garantit une meilleure capacité de réponse dynamique.
4Poussé par le centre de gravité.
5La vitesse d'alimentation rapide de l'axe linéaire est de 60 m/min.
6- Technique de réponse dynamique.
7Une plus grande précision, une plus grande efficacité de traitement.
8Le magasin d'outils de type pick-up, le temps de changement d'outil est court.
9L'axe C à grande vitesse réalise la fonction de fraisage et de tournage des composés.
10La plage d'angle de rotation de l'axe A est de -130 à +130 degrés.
11. alimentation électrique intelligente, économie d'énergie de 20% pendant la durée de vie.
2- Adoptons un corps de lit à lidan artificiel.
3La technologie de conduite directe garantit une meilleure capacité de réponse dynamique.
4Poussé par le centre de gravité.
5La vitesse d'alimentation rapide de l'axe linéaire est de 60 m/min.
6- Technique de réponse dynamique.
7Une plus grande précision, une plus grande efficacité de traitement.
8Le magasin d'outils de type pick-up, le temps de changement d'outil est court.
9L'axe C à grande vitesse réalise la fonction de fraisage et de tournage des composés.
10La plage d'angle de rotation de l'axe A est de -130 à +130 degrés.
11. alimentation électrique intelligente, économie d'énergie de 20% pendant la durée de vie.
Spécification
Les spécifications | Unités | FMC-400 | ||
Axe A | Type de moteur | Traction directe par moteur à couple | ||
Le couple de l'entraînement S1/S6 | N.m. | Les véhicules à moteur à commande simple (à un seul entraînement) | ||
Axe C | Type de moteur | À entraînement direct par moteur à couple | ||
Le couple de l'entraînement S1/S6 | N.m. | 315/582 | ||
Vitesse maximale d'alimentation | Axe X/Y/Z | M/min | 40; 48 | |
Axe A | Rpm | 30 | ||
Axe C | Rpm | 80 | ||
Unité de réglage min | Axe X/Y/Z | Je ne sais pas. | 1; 0.1 | |
Axe C | - Je ne sais pas. | 00,001°; 0,0001° | ||
Précision de positionnement | Axe X/Y/Z | Je ne sais pas. | 8; 5 | |
Axe A/C | " | 8; 5 | ||
Précision de répositionnement | Axe X/Y/Z | Je ne sais pas. | 5; 3 | |
Axe A/C | " | 5; 3 | ||
Système CNC | Modèle | Système CNC GNC61 | ||
Les machines-outils de la série ont également 600Series; 800Series; 1250Series. Parmi les séries VMC, seule est équipée d'un axe X/Y/Z, pas d'axe A/C.Fuseau électrique avec verrouillage et axe C à grande vitesse. mais FMC série fuseau électrique sans verrouillage et C-axe basse vitesse. Selon les exigences du client, nous pouvons fournir différentes spécifications rotative table de travail.
Performance principale

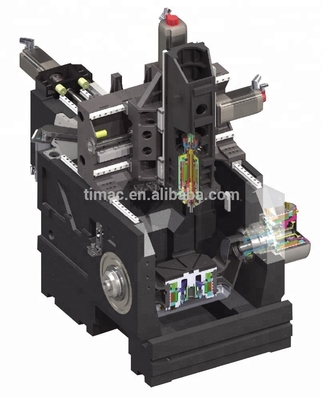

Amélioration de la conception de la charpente et de la structure de la machine entière
Corps de lit Lidan artificiel
1Le coefficient de dilatation thermique est seulement 1/20 de celui de la fonte, plus petite erreur de déformation thermique.
2L'amortissement du lidan artificiel est six fois supérieur à celui de la fonte, une meilleure performance vibratoire.
3Une fois formé, il permet d'économiser grandement le temps et le coût de traitement ultérieur.
4. processus de fabrication de durcissement à température ambiante, la sélection de matériaux de lit par machine-outil de précision.
2L'amortissement du lidan artificiel est six fois supérieur à celui de la fonte, une meilleure performance vibratoire.
3Une fois formé, il permet d'économiser grandement le temps et le coût de traitement ultérieur.
4. processus de fabrication de durcissement à température ambiante, la sélection de matériaux de lit par machine-outil de précision.
Technologie de conduite directe
1Bonne capacité de réponse dynamique
2. sans réaction, sans usure mécanique de la transmission
3- Par le moteur à couple comme technologie de propulsion principale de coordonnées rotatives
4. FMC-400 et FMC-400T C-axe est respectivement équipé d'un moteur à couple à basse/haute vitesse, de sorte que la finition de haute précision
fraisage et tournage.
2. sans réaction, sans usure mécanique de la transmission
3- Par le moteur à couple comme technologie de propulsion principale de coordonnées rotatives
4. FMC-400 et FMC-400T C-axe est respectivement équipé d'un moteur à couple à basse/haute vitesse, de sorte que la finition de haute précision
fraisage et tournage.

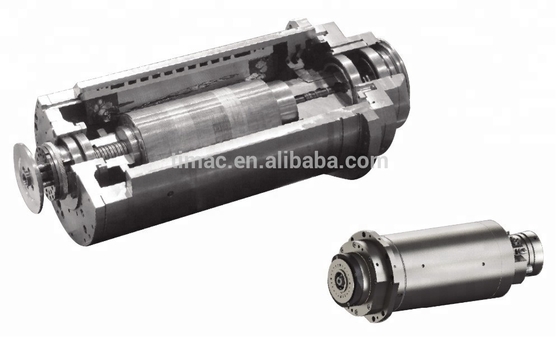

Fuseau électrique
1Le broyeur électrique est l'une des parties clés du centre d'usinage, le broyeur de série est à grande vitesse, précise, haute rigidité et
fuseau électrique de grande puissance (fuseau électrique composé de fraisage et de tournage facultatif avec fonction de verrouillage et de tournage du fuseau).
2Il convient à l'usinage de précision à haut rendement du domaine aérospatial, des pièces de corps complexes, des moteurs d'aviation.
pièces de boîtes, pièces d'engrenages de parapluies en spirale et pièces de moules.
fuseau électrique de grande puissance (fuseau électrique composé de fraisage et de tournage facultatif avec fonction de verrouillage et de tournage du fuseau).
2Il convient à l'usinage de précision à haut rendement du domaine aérospatial, des pièces de corps complexes, des moteurs d'aviation.
pièces de boîtes, pièces d'engrenages de parapluies en spirale et pièces de moules.

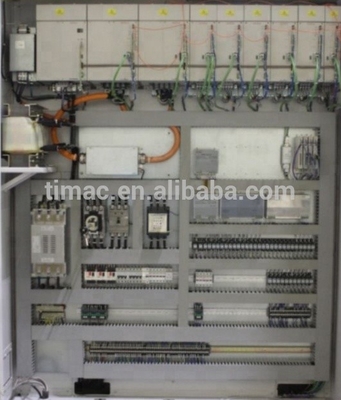

Avantages du système CNC
1. La technologie parfaite à cinq axes ((RTCP, usinage de plan incliné)
2Interaction d'informations à grande vitesse.
3- Haute résolution, programmation de contrôle de fréquence très précise.
4Perception précise de la position ou de l'angle.
5Technologie de contrôle multicanal.
6Les systèmes prennent en charge la sonde sans fil, l'outil de réglage de l'accès à la jauge.
7. fonction de compensation d'erreur: la compensation bidirectionnelle de la hauteur, la compensation de la linéarité (y compris chaque déviation)
Les coûts de production et les coûts de production sont calculés sur la base de l'évolution de la production.
8Développement secondaire et système de simulation 3D hors ligne.
2Interaction d'informations à grande vitesse.
3- Haute résolution, programmation de contrôle de fréquence très précise.
4Perception précise de la position ou de l'angle.
5Technologie de contrôle multicanal.
6Les systèmes prennent en charge la sonde sans fil, l'outil de réglage de l'accès à la jauge.
7. fonction de compensation d'erreur: la compensation bidirectionnelle de la hauteur, la compensation de la linéarité (y compris chaque déviation)
Les coûts de production et les coûts de production sont calculés sur la base de l'évolution de la production.
8Développement secondaire et système de simulation 3D hors ligne.
