- Cette série de tours lourds adopte des voies de guidage à induction rectangulaires de 970 mm de large, ainsi qu'une excellente stabilité, une grande rigidité et un roulement maximal de 10 tonnes entre les centres.
- La broche principale est en roulement de précision à structure de support en 3 points.
- Des voies de guidage de selle avec ceinture teflon revêtue, structure de plume de queue tournante pour minimiser le frottement et la production de chaleur.
- La machine est adaptée à divers travaux de tournage, tels que le tournage de surfaces cylindriques externes et internes, de faces de bout, et le tournage de fils métriques ou de pouces,fils modulaires et fils à hauteur diamétrique, etc.
- Le tournage motorisé à cône court pourrait être effectué par le glissement supérieur indépendamment, et le tournage motorisé à cône long pourrait être effectué par glissement supérieur combiné à l'alimentation longitudinale.
- En outre, ces tours peuvent également effectuer des opérations de forage, de trepanage, de forage, etc.
 |

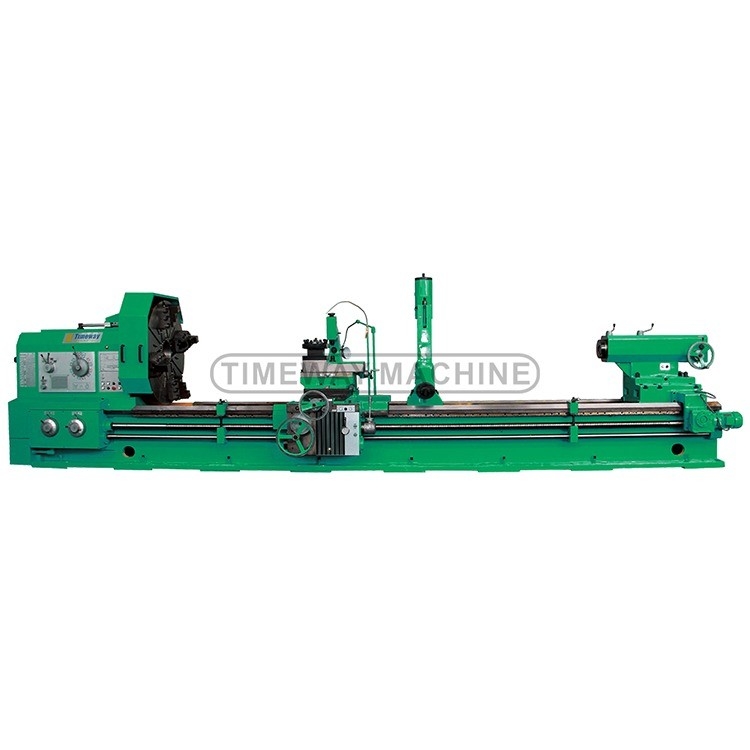

5000 mm Distance entre les centres Tour manuel pour la vis horizontale de coupe universelle
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway/TIMAC |
| Numéro de modèle: | Le nombre d'émissions de CO2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $71,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 22 | Dimension ((L*W*H): | 8020*1995*2525 |
| Poids (kg): | 10 000 kg | Garantie: | 1 année |
| Points clés de vente: | Facile à utiliser | Type de commercialisation: | Produit chaud 2022 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Nom: | Tour horizontal résistant |
| Modèle: | Le nombre d'émissions de CO2 | CNC ou non: | Nominale |
| Couleur: | demande des clients | Max.Swing au-dessus de lit: | Unité de mesure |
| Max. Tournez-vous sur le lit croisé: | 1210MM | Distance entre les centres: | 5 000 mm |
| Longueur de Max.Turning: | 4800mm | Largeur de lit: | 970 mm |
| Trou d'axe: | 130 mm | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Entreprises de construction, réparation de machines, usine de fabrication, ménage, commerce de détai |
| Emplacement de la salle d'exposition: | L'Italie, la France, l'Allemagne, le Vietnam, les Philippines, le Brésil, le Pérou, l'Arabie saoudit | Max. Longueur tournée (mm): | 4800 mm |
| Composants de base: | Les pièces détachées ne sont pas considérées comme des pièces détachées. | ||
Description de produit
Description du produit
Le tour horizontal à charge lourde
Le modèle: AL-1250C, AL-1400C, AL-1600C, AL-1800C
Caractéristiques:
Des images détaillées

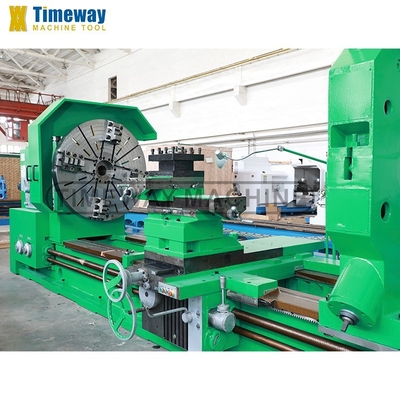

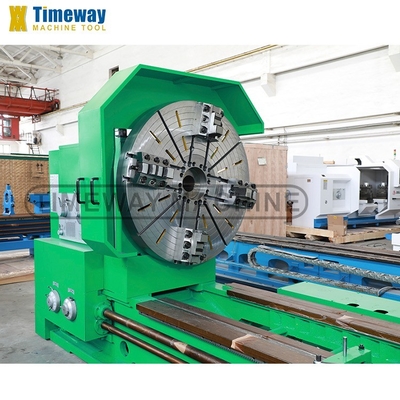

Headstock et Chuck
⇒ Les tours horizontaux acquièrent une large plage de vitesse de fuseau de 3,15 à 315 tr/min avec 33 vitesses.
⇒ Les tours lourds sont équipés d'un tour à 4 mâchoires, une forte force de serrage.
⇒ Les tours lourds sont équipés d'un tour à 4 mâchoires, une forte force de serrage.

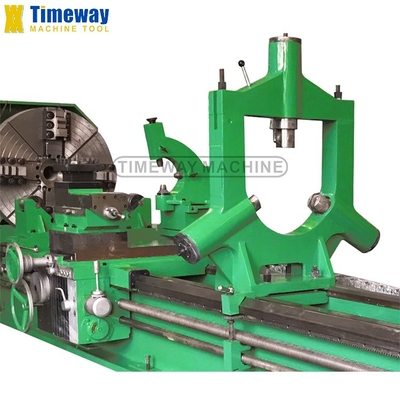

Reste constant de type fermé
⇒ Le repos constant adopte une structure de support en trois points, la précision de positionnement est plus élevée.

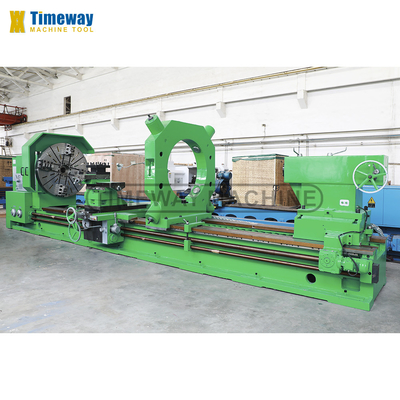

Reste constant de type ouvert
⇒ Le support à rouleaux (de type ouvert à repos stable) est une configuration standard, assurez-vous de couper des pièces plus grandes.
⇒ Le support de rouleau se déplace à droite et à gauche sur les rails des tours à travers les engrenages et le rack, réduisant l'intensité du travail.
⇒ Le support de rouleau se déplace à droite et à gauche sur les rails des tours à travers les engrenages et le rack, réduisant l'intensité du travail.

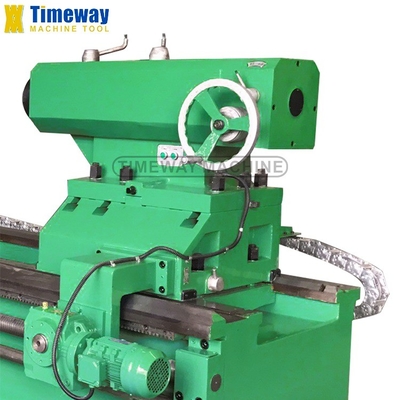

Résistant au moteur
⇒ Les tours horizontaux sont équipés d'un moteur de traction, leur mouvement est simple et facile.
⇒ La coque de l'écorce peut être utilisée à la fois pour l'alimentation brute et fine.
⇒ La coque de l'écorce peut être utilisée à la fois pour l'alimentation brute et fine.
Spécification
Spécification | Unité | Le code de l'établissement | Le numéro de série | Le numéro de série | Le numéro de série de l'appareil | |||
Max, tourne-toi sur le lit. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max. Tournez-vous sur le lit croisé | mm | 865 | 1010 | 1210 | 1410 | |||
Distance entre les centres | mm | Les résultats de l'enquête ont été publiés dans le Bulletin de l'OCDE. | ||||||
Durée maximale de rotation | mm | Le montant de l'aide est fixé à la valeur de l'aide. | ||||||
Largeur du lit | mm | 970 | 970 | 970 | 970 | |||
Max. force de coupe | N | 45000 | 45000 | 45000 | 45000 | |||
Capacité de chargement | en kg | 10000 | 10000 | 10000 | 10000 | |||
Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | A2 à 15 | |||
Parcours à fente | mm | 130 | 130 | 130 | 130 | |||
Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | Mesure 140 | |||
Plage de vitesse de la broche | Rpm | À l' avant:3.15-315, à l'envers:3.5 à 291 | ||||||
Pas de vitesse de la broche | étapes | À l' avant:21À l'envers:12 | 56 | 56 | 56 | |||
Types d'aliments pour animaux dans l'axe X/Z | espèces | 56 | 56 | 56 | 56 | |||
Plage d'aliments | mm/r | dans le sens longitudinal:0.1-12, croisée:0.05-6, poste d'outil supérieur: 0.025-3 | ||||||
Variété de fils métriques (espèces) | mm | - 1 à 120 (article 44) | - 1 à 120 (article 44) | - 1 à 120 (article 44) | - 1 à 120 (article 44) | |||
Les fils de pouces varient (espèces) | Le TPI | 28-1/4 ((31) | 28-1/4 ((31) | 28-1/4 ((31) | 28-1/4 ((31) | |||
Les fils de modules sont de différentes sortes | MP | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | 0.5-60 ((45) | |||
Les fils diamétraux varient (espèces) | DP | Le rapport de l'enquête | Le rapport de l'enquête | Le rapport de l'enquête | Le rapport de l'enquête | |||
Voyage en glissement croisé | mm | 650 | 650 | 650 | 650 | |||
Le déplacement de la diapositive supérieure | mm | 300 | 300 | 300 | V4 | |||
Puissance du moteur principal | kW | 22 | 22 | 22 | 30 | |||
Longueur de la machine | mm | Le nombre de personnes concernées par le traitement doit être déterminé en tenant compte de l'expérience acquise par les autorités compétentes. | ||||||
Largeur de la machine | mm | 1995 | 1995 | 1995 | 2665 | |||
Hauteur de la machine | mm | 2175 | 2325 | 2525 | 2680 | |||
Les accessoires
Accès à l'équipement
à 4 mâchoires, à rouleaux indépendants lourds,
repos constant (longueur supérieure à 3 M),
Suivez le repos,
à l'aide d'un dispositif de détection de l'eau,
Le centre est mort.
à 4 postes d'outillage,
Système de refroidissement,
lampe de travail,
Outils et boîte à outils,
Coude et boulons de nivellement,
Manuel d'utilisation (anglais).
Suivez le repos,
à l'aide d'un dispositif de détection de l'eau,
Le centre est mort.
à 4 postes d'outillage,
Système de refroidissement,
lampe de travail,
Outils et boîte à outils,
Coude et boulons de nivellement,
Manuel d'utilisation (anglais).
Accès à l'équipement
DRO à 2 ou 3 axes,
Le garde de Chuck,
Garde du poteau d'outil
Garde arrière contre les éclaboussures.
avec une puissance de sortie supérieure à 50 W,
Une attache émoussante.
Garde du poteau d'outil
Garde arrière contre les éclaboussures.
avec une puissance de sortie supérieure à 50 W,
Une attache émoussante.
