Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

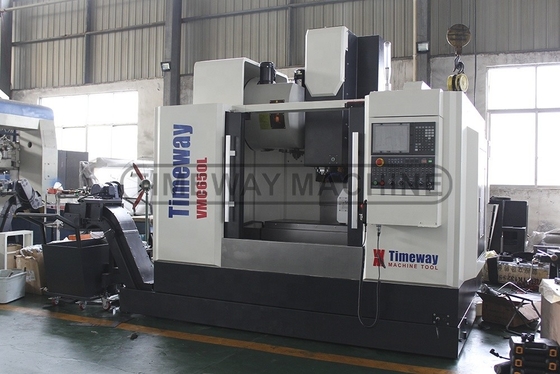

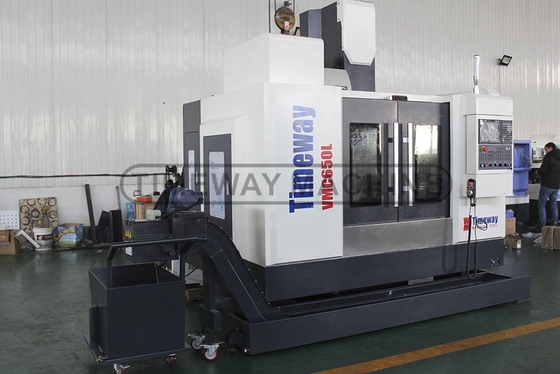

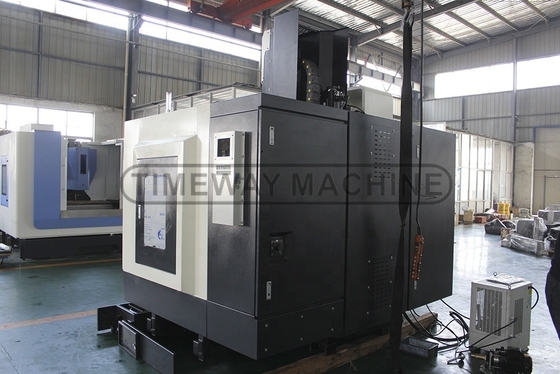

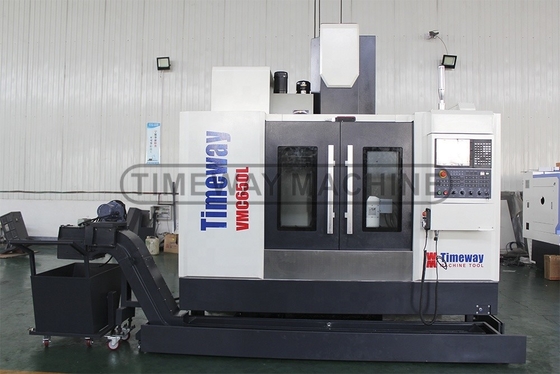

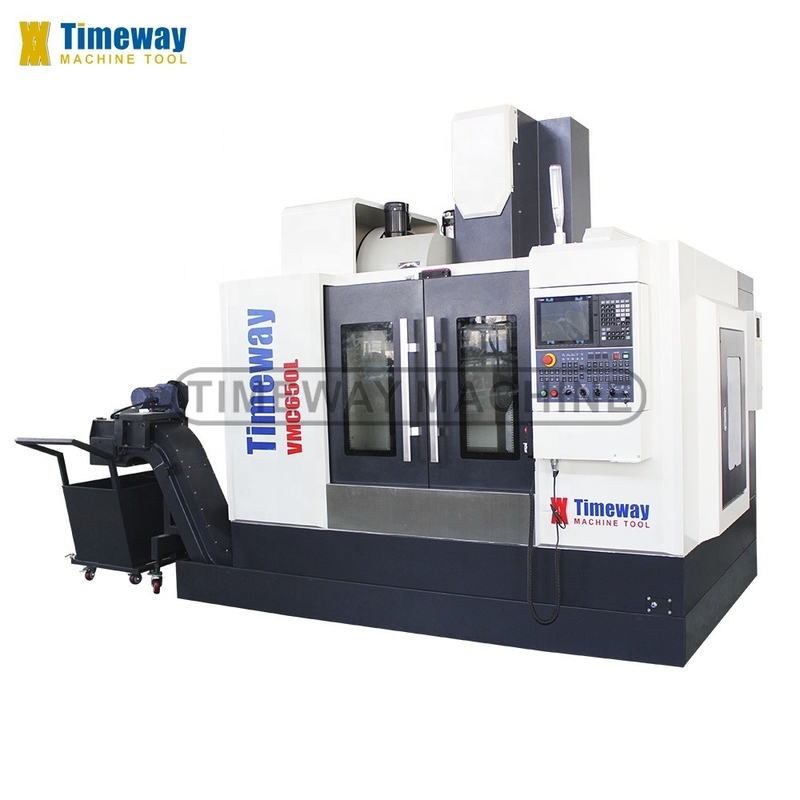

Table Travel X 700mm VMC650L Fraiseuse CNC verticale avec performance ATC de type disque
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
| Certification: | CE & ISO9001 |
| Numéro de modèle: | Vmc650L |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | dans un boîtier en bois (peut être fumigé) ou en contreplaqué |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Région de vitesse de la broche ((rpm): | 1 à 8 000 |
|---|---|---|---|
| Nombre d'axes: | 3 | Nombre de broches: | Unique |
| Capacité d'usinage: | Taux de charge moyen | Taper à fuseau: | NT1 société civile |
| Voyage de la table (X) (mm): | 700 | Voyage de la table (Y) (mm): | 450 |
| Voyage de la table (Z) (mm): | 450 | Précision de positionnement (mm): | ± 0.008 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.006 | Voltage: | Selon la demande du client |
| Dimension ((L*W*H): | Pour les pièces de rechange, voir les notes de bas de page. | Système de commande CNC: | Le FANUC |
| Points clés de vente: | Une productivité élevée | Poids (kg): | 3500 |
| Puissance du moteur à broche ((kW): | 7.5/11 | Garantie: | 1 année |
| Max. Table Load (kilogrammes): | 400 kg | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur: | Fabriqués sur mesure |
| Rails de l'axe X/Y: | Rails linéaires | Rails de l'axe Z: | Glissement du rail |
| Marque de vis à bille: | Taïwan Hiwin | T-fentes: | 5 à 18 à 80 |
| Vitesse de coupe: | 0 à 10 m/min | Vitesse d'alimentation rapide: | 48/48/15 m/min |
| Mode de contrôle aérien: | Type de disque | Capacité d'ATC: | 24 outils |
| Énergie: | 18kva | Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur |
| Localisation du service local: | Canada, États-Unis, Italie, France, Allemagne, Mexique, Russie, Australie, Chili, Roumanie, Ukraine, | Condition: | Nouveau |
| Industrie concernée: | Réparation de machines, usage domestique, énergie et mines | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, Espagne, Chili, Ukrai |
| Composants de base: | Rameau, moteur, PLC, système CNC | Voyage de Tableau (millimètres): | 700/450 mm |
| Année: | 2021 | Port: | Port de Chine |
Description de produit
Description des produits
Applications du centre d'usinage vertical:
Le centre d'usinage vertical de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification | Unité | VMC650L | ||
Type de guidage à axe X/Y/Z | / | X/Y: rail de guidage linéaire, Z: rail de guidage coulissant | ||
Capacité | ||||
Voyage par axe X | mm | 700 | ||
Voyage par axe Y | mm | 450 | ||
Voyage par axe Z | mm | 450 | ||
Tableau | ||||
Taille de la table | mm | 1000×420 | ||
Capacité de chargement | en kg | 400 | ||
Les emplacements en T (numéro/largeur/pitch) | mm | 5 à 18 à 80 | ||
Distance entre le nez de la broche et le centre de la table | mm | 130 à 630 | ||
Le moulin à rouleaux | ||||
Distance entre le centre de la broche et la colonne | mm | 495 | ||
Tone de la broche | / | NT1dépôt | ||
Vitesse du fuseau | R/min | 8000 | ||
Puissance du moteur principal | kW | 7.5 / 11 | ||
Le nombre de fois où les données sont utilisées est supérieur à: | ||||
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique est déterminée par la valeur de la commande numérique. | kW | 2/2/3 | ||
Le moteur de servo à axe X/Y/Z (FANUC) | Nm | Le produit doit être présenté sous forme d'une couche d'acide acétique. | ||
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le numéro 48/48/15 | ||
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 0 à 10000 | ||
Précision | ||||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0.008 | ||
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0.006 | ||
Le magazine d'outils (ATC) | ||||
Mode de contrôle aérien | / | Disque | ||
Capacité du contrôle aérien | outils | 24 | ||
Temps de changement d'outil (outil à outil) | seconde | 1.4 | ||
Poids maximal de l'outil | en kg | 8 | ||
Diamètre maximal de l'outil | mm | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. | ||
Longueur maximale de l'outil | mm | 300 | ||
Autres | ||||
Énergie | KVA | 18 | ||
La pression de l'air est requise | Poids total de l'eau | 6 à 8 | ||
Système d'équilibrage à axe Z | / | Casting lourd | ||
Poids de la machine | en kg | 3500 | ||
Dimension globale (LxWxH) | mm | 2400 × 1900 × 2400 | ||
Système CNC | / | Le montant de l'aide est fixé à la valeur de l'aide accordée. | ||
√ Système CNC FANUC 0i MF √ X/Y: rails de guidage linéaires, Z: rails de guidage coulissants √ Taiwan BT40 fuseau, 8000 tours par minute √ Taïwan ATC à disque avec 24 outils √ Réservoir complet √ Générateur d'impulsions manuel (MPG) √ Interface USB et LAN √ Lampe de travail √ Lampe pilote √ Système de refroidissement √ Système de lubrification automatique centralisé √ Le soufflage d'air par broche √ Pistolet à air √ Arbre de fraisage et roulement √ Échangeur de chaleur pour armoire électrique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | Il s'agit d'une décision prise par la Cour de justice en l'espèce. _ 4ème axe _ Fuseau à entraînement direct (10000, 12000, 15000 tr/min) - Une buse circulaire de refroidissement _ Fluide de refroidissement à travers broche (CTS) _ refroidisseur d' huile de broche _ Air conditionné _ Transporteur à puces en chaîne - Une arme à eau. _ Porte de sécurité Système de mesure d'outil Système de mesure de la pièce à usiner |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre d'usinage CNC vertical:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
