Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

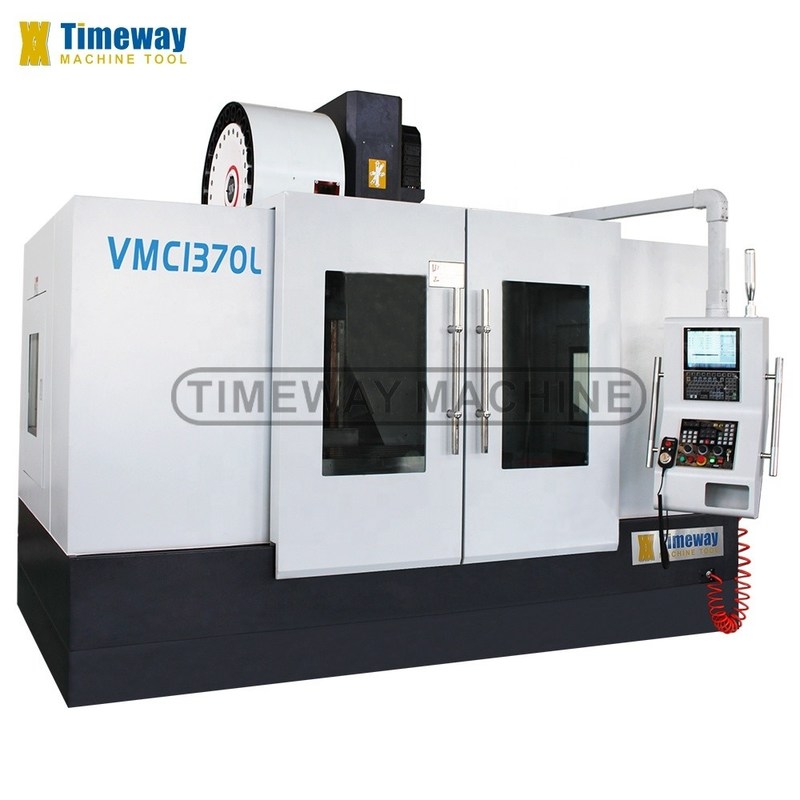

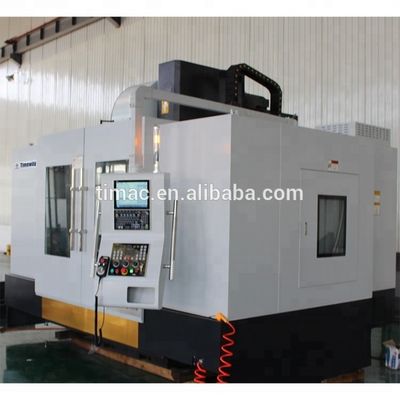

Centre d'usinage vertical de type disque ATC 1360x700 mm VMC pour une fraiseuse CNC lourde
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $120,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en palette ou en bois |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | 3820 x 2600 x 3100 mm | Poids (T): | 10 T |
| Taille de la table (mm): | 1360x700 | Système de commande CNC: | Le FANUC |
| Nombre d'axes: | 3 | Voyage de la table (X) (mm): | 1300 |
| Voyage de la table (Y) (mm): | 700 | Voyage de la table (Z) (mm): | 700 |
| Précision de positionnement (mm): | ± 0.008 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.006 |
| Région de vitesse de la broche ((rpm): | 1 - 6000 tours par heure | Puissance du moteur à broche ((kW): | 15/18.5 |
| Max. Table Load (kilogrammes): | 1200 KG | Vitesse d'alimentation (mm/min): | 1 à 10000 mm/min |
| Min. Temps de changement d'outil: | 3 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Fabrication souple | Garantie: | 1 année |
| Voltage: | Exigences du client | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur de la machine: | En tant que contrat |
| Des machines à fentes en T: | 5-18-152. Je vous en prie.5 | Rails de l'axe X/Y: | Rouleaux à rouleaux |
| Rails de l'axe Z: | Glissement du rail | Type de machine: | Centre d'usinage CNC à grande échelle |
| Mode de contrôle: | Système CNC | Mode de contrôle aérien: | Type de disque |
| Capacité d'ATC: | 24 outils | Système d'équilibrage à axe Z: | Casting lourd |
| Service après-vente fourni: | Assistance en ligne | Industrie concernée: | Hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de mach |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Russie, Espagne, Afrique du Sud, Ukraine, Ouzbékista | Rapidité d'alimentation rapide ((m/min): | Le 24/24/15 |
| Composants de base: | Système CNC FANUC | Port: | Port de Chine |
Description de produit
Un guichet unique
Vous pouvez cliquer sur l'image pour voir les produits qui vous intéressent.
Description des produits
Applications du centre d'usinage vertical CNC:
La fraiseuse verticale de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification | Unité | VMC1370L |
Type de guidage à axe X/Y/Z | / | X/Y: rail de guidage linéaire, Z: rail de guidage coulissant |
Capacité | ||
Voyage par axe X | mm | 1300 |
Voyage par axe Y | mm | 700 |
Voyage par axe Z | mm | 700 |
Tableau | ||
Taille de la table | mm | 1360 × 700 |
Capacité de chargement | en kg | 1200 |
Les emplacements en T (numéro/largeur/pitch) | mm | 5-18-152. Je vous en prie.5 |
Distance entre le nez de la broche et le centre de la table | mm | 140 à 840 |
Le moulin à rouleaux | ||
Distance entre le centre de la broche et la colonne | mm | 785 |
Tone de la broche | / | NT1 défense des droits de l'homme |
Vitesse du fuseau | R/min | 6000 |
Puissance du moteur principal | kW | 15/18. Je vous en prie.5 |
Le nombre de fois où les données sont utilisées est supérieur à: | ||
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique est déterminée par la valeur de la commande numérique. | kW | 3/3/3 |
Le moteur de servo à axe X/Y/Z (FANUC) | Nm | β22/β22/β30 |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le 24/24/15 |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 0 à 10000 |
Précision | ||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0.008 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0.006 |
Le magazine d'outils (ATC) | ||
Mode de contrôle aérien | / | Disque |
Capacité du contrôle aérien | outils | 24 |
Temps de changement d'outil (outil à outil) | seconde | 2.4 |
Poids maximal de l'outil | en kg | 18 |
Diamètre maximal de l'outil | mm | Le numéro de série est le numéro de série. |
Longueur maximale de l'outil | mm | 300 |
Autres | ||
Énergie | KVA | 30 |
La pression de l'air est requise | Poids total de l'eau | 6 à 8 |
Système d'équilibrage à axe Z | / | Casting lourd |
Poids de la machine | en kg | 10000 |
Dimension globale (LxWxH) | mm | 3820 × 2600 × 3100 |
Système CNC | / | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
√ Système CNC FANUC 0i MF √ X/Y: rails de guidage linéaires, Z: rails de guidage coulissants √ Taiwan BT50 fuseau, 6000 tours par minute √ Taïwan ATC à disque avec 24 outils √ Réservoir complet √ Générateur d'impulsions manuel (MPG) √ Interface USB et LAN √ Lampe de travail √ Lampe pilote √ Système de refroidissement √ Système de lubrification automatique centralisé √ Le soufflage d'air par broche √ Pistolet à air √ Arbre de fraisage et roulement √ Échangeur de chaleur pour armoire électrique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | Il s'agit d'une décision prise par la Cour de justice en l'espèce. _ 4ème axe _ Fuseau à entraînement direct (10000, 12000, 15000 tr/min) - Une buse circulaire de refroidissement _ Fluide de refroidissement à travers broche (CTS) _ refroidisseur d' huile de broche _ Air conditionné _ Transporteur à puces en chaîne - Une arme à eau. _ Porte de sécurité Système de mesure d'outil Système de mesure de la pièce à usiner |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.

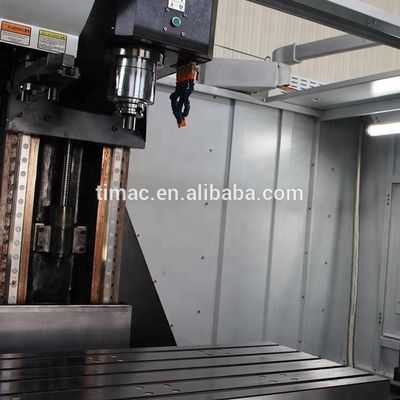

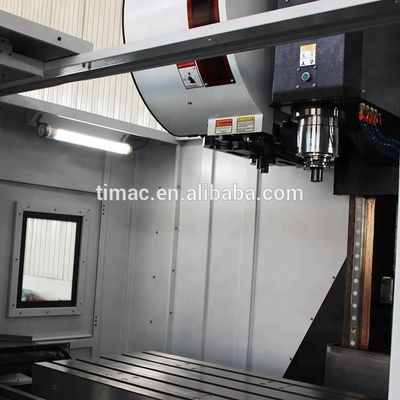

>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> L'axe Y adopte un support à 4 rails et 4 rails de guidage linéaire à rouleaux, grande capacité de chargement.
Je suis désolé.

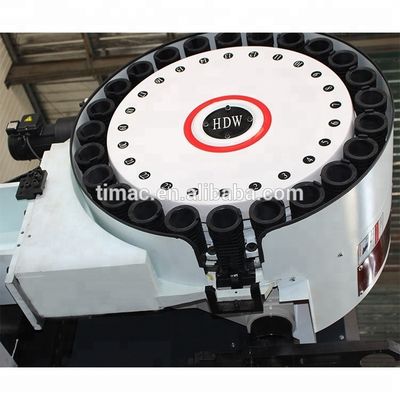

>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.

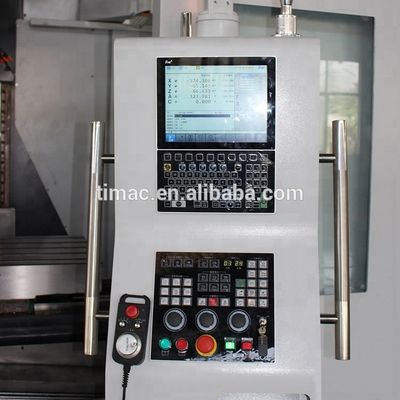

>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
>> Le système CNC FANUC est fourni en standard pourExportation à l'étranger.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
Vous voulez en savoir plus sur ce produit
