>> La protection de l'opérateur est facultative.
 |
Machines de haute précision tournesol compétitifs tournesol à lit creux mini tournesol 1930*760*1500
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | CM-400V |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $6,560.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1500 | Région de vitesse de la broche ((rpm): | Le nombre de cycles est calculé en fonction de la fréquence de rotation. |
|---|---|---|---|
| Capacité d'usinage: | De faible puissance | Largeur du lit (mm): | 187 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 3.3 kW |
| Voltage: | 220V/380V/400V/415V | Dimension ((L*W*H): | 1930*760*1500 |
| Poids (kg): | 1600 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Nouveau produit 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Nom: | Machine à tourner manuelle |
| Type de machine: | Le tour normal horizontal | Nom du produit: | Machine à tourner manuellement |
| Le mot clé: | tour en métal | Fonction: | Machinerie pour le métal |
| Précision: | Machine de haute précision | Traitement: | Objet en métal |
| Le mot clé: | Machine à tourner à main horizontale | Couleur: | personnalisé |
| Distance entre les centres: | Unité de mesure | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 52 | Emplacement de la salle d'exposition: | États-Unis, Allemagne, Philippines, Arabie saoudite, Pakistan, Russie, Thaïlande, Kenya, Argentine, |
| Composants de base: | Réglage, engrenage, moteur, boîte de vitesses, moteur | Max. Longueur tournée (mm): | 1500 mm |
| Année: | 2021 | Industrie concernée: | Salles de réparation de machines, usines de fabrication, commerce de détail, travaux de construction |
| Port: | Port de Chine | ||
Description de produit
Le tour classique à plafond creux
Caractéristique:
* Surfaces de précision et fréquences supersoniques.
* La broche est supportée par un roulement à rouleaux de précision;
* Les engrenages sont en acier de haute qualité, moulu et trempé;
* Un espace amovible est prévu pour les travaux de plus grand diamètre;
* La boîte à engrenages facile à utiliser est dotée d'une variété d'aliments et d'une fonction de coupe de fil;
* Surfaces de précision et fréquences supersoniques.
* La broche est supportée par un roulement à rouleaux de précision;
* Les engrenages sont en acier de haute qualité, moulu et trempé;
* Un espace amovible est prévu pour les travaux de plus grand diamètre;
* La boîte à engrenages facile à utiliser est dotée d'une variété d'aliments et d'une fonction de coupe de fil;
Description des produits
3 mâchoires | Centre de vie |
4 mâchoires | Appareil de tournage conique |
Plaque de face | Pour le forage |
Centres morts | Porteur d'outil de changement rapide |
Cadran de poursuite des fils | Lecture numérique 2/3 axes |

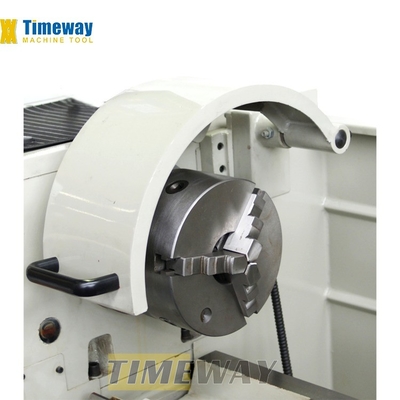

Protection contre les éclaboussures | Couverture de chuck |
Pistolet à huile | Couvercle de vis à plomb |
Lampe de travail | Couvercle du poteau d'outil |
Système de refroidissement | Plaque de conduite |
Un repos régulier | |
Suivez le repos. | |
Changement de vitesse | |
Couvercle de réduction | |
Frein à pieds | |
Boulons de fondation | |
Boîte à outils et outils | |
Manuel d'utilisation |

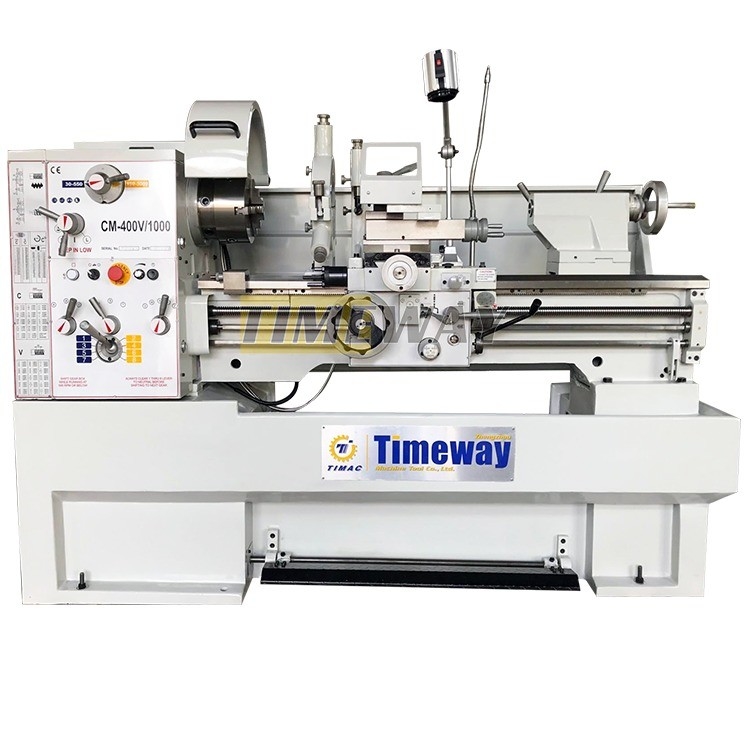

Les spécifications | Unité | Le CM-400 | CM-400V |
Passez-vous sur le lit. | mm | 410 | 410 |
Faites glisser la carte. | mm | 255 | 255 |
Balancement du diamètre de l'écart x largeur | mm | 580 | 580 |
Hauteur du centre | mm | 205 | 205 |
Distance entre les centres | mm | 1000/ 1500 | 1000/ 1500 |
Largeur du lit | mm | 250 | 250 |
Section maximale de l'outil de coupe | mm | 20x20 | 20x20 |
Parcours total de la glissière croisée | mm | 210 | 210 |
Parcours total du glissement supérieur | mm | 140 | 140 |
Parcours à fente | mm | 52 | 52 |
Spindle conique en morse dans l'ouverture | - | D1 à 6 | D1 à 6 |
fils à vis en plomb | Le TPI | 4 | 4 |
Plage de vitesses de la broche (étapes) | Rpm | 45 à 1800 (16) | 30-550 ou 550-3000 (sans étape) |
Les fils impériaux | Le TPI | 2-72 (45) | 2-72 (45) |
Filtres à hauteur métrique | mm | 0.1-14 (39) | 0.1-14 (39) |
Alimentation longitudinale | mm/rev | 0.05-1. Je vous en prie.7 | 0.05-1. Je vous en prie.7 |
Alimentation croisée | mm/rev | 0.025 à 0.85 | 0.025 à 0.85 |
Plage de plateaux des modules | MP | 0.3-3.5 (18) | 0.3-3.5 (18) |
Plage de hauteur du diamètre | DP | 8 à 44 (21) | 8 à 44 (21) |

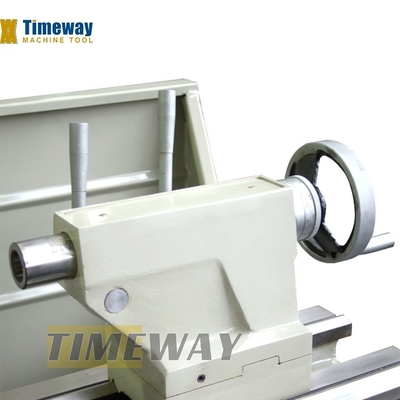

Diamètre de la plume de la queue | mm | 50 | 50 |
Total des déplacements de plumes de queue | mm | 120 | 120 |
La plume de la queue est plus fine. | - | MT4 | MT4 |
Moteur à entraînement à broche | kW | 3.3/2.2 | 3.3/2.2 |
Moteur de pompe à liquide de refroidissement | Le | 90 | 90 |
Taille de l'emballage (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique |
Poids net | en kg | 1300 à 1550 | autres produits |
Poids brut | en kg | 1500/1750 | 1555/1755 |
Détails de la machine
Caractéristiques de la machine:

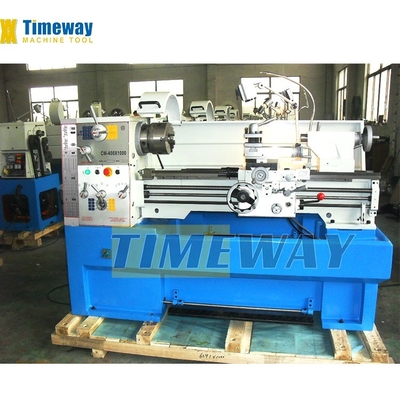

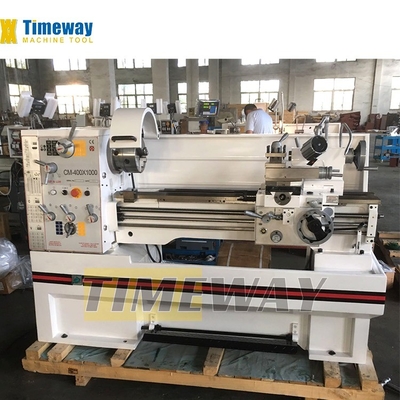

Ce tour central universel de série est un modèle fantastique pour les petits et moyens travaux de tournage.continuez et suivez le reposPour réduire le temps de non-production, ce modèle peut également être équipé d'une lecture numérique à 2 ou 3 axes.
Le lit de la machine en fonte grise poli et durci par induction.
Le frein à pieds électromécanique réduit considérablement les temps d'arrêt.
Un roulement à fuseau principal de pointe avec des roulements à billes angulaires de haute qualité.
Des réglages de vitesse et d'alimentation faciles, fluides et précis.
engrenages et arbres durcis et polies, également dans l'unité d'engrenage d'alimentation.
Situé au centre, des interrupteurs logiques pour les alimentations et les fils avec vis de conduction et la tige d'alimentation.
Le coussin réglable pour le tournage conique, la roue à main avec échelle réglable (0,02 mm).
Le pont amovible permet l'usinage de pièces de travail de grand diamètre.
Les engrenages de tête sont fabriqués en acier moulu de haute qualité et durcis à plus de HRC 50.
Je suis désolé. Je suis désolé.
>> 3 mâchoires manuelles sont fournies en standard;
Je suis désolé. Je suis désolé.
>> Les rails du tour sont durcis et broyés;
>> Terminer l'alimentation automatique des axes X et Z;
Le poste de garde d'outils est facultatif.
Je suis désolé. Je suis désolé.
>> Le repos constant et le repos de suivi sont standard pour la machine à tour à espace.
Je suis désolé. Je suis désolé.

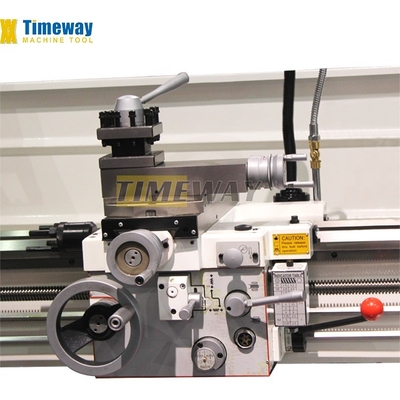

>> Un poste d'outillage standard de 4 stations, un poste d'outillage de changement rapide de type USA est disponible.
Je suis désolé. Je suis désolé.
>> L'ODR sur les axes 2 et 3 est facultatif;
>> Le frein à pied peut réaliser l'arrêt rapide de la broche;
>> Le protecteur à vis à axe Z et le dispositif de dimensionnement sont en option.
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC horizontal):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC horizontal):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
