Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

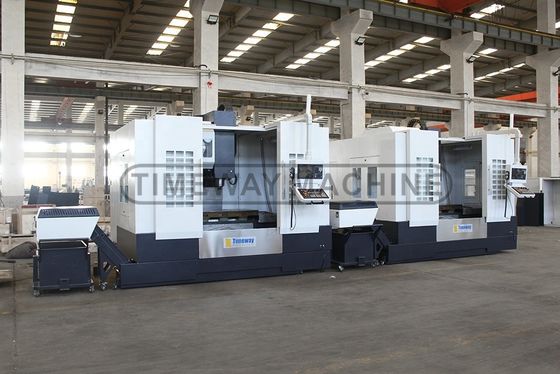

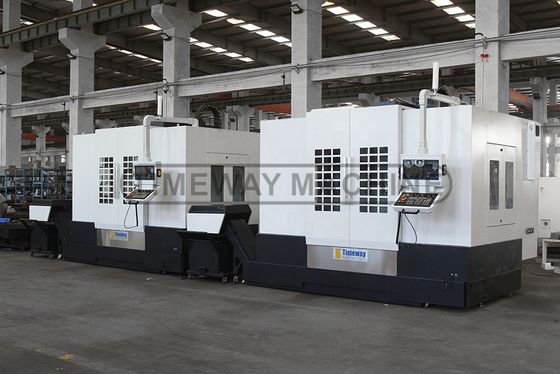

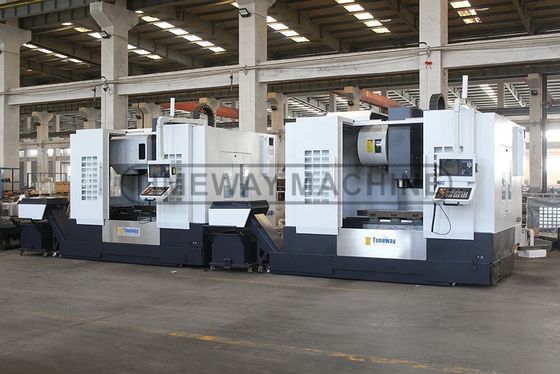

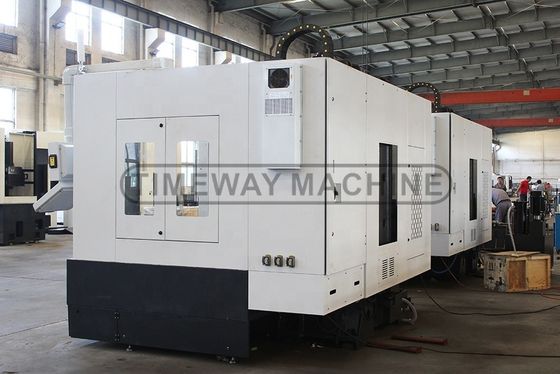

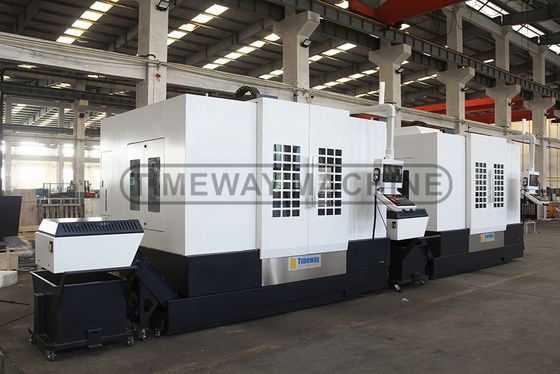

Centre d'usinage CNC de haute précision pour la coupe des métaux
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $60,000.00/sets 1-2 sets |
| Détails d'emballage: | Étui en bois |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 6.25 T |
| Taille de la table (mm): | 1200x600 | Système de commande CNC: | GSK, FANUC et Siemens |
| Nombre d'axes: | 3, 4, 5 | Voyage de la table (X) (mm): | 1100 |
| Voyage de la table (Y) (mm): | 600 | Voyage de la table (Z) (mm): | 600 |
| Précision de positionnement (mm): | ± 0.008 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.006 |
| Région de vitesse de la broche ((rpm): | 1 à 8000 tours par heure | Puissance du moteur à broche ((kW): | 11/15 |
| Max. Table Load (kilogrammes): | 800 kg ou plus | Vitesse d'alimentation (mm/min): | 1 à 10000 mm/min |
| Min. Temps de changement d'outil: | 2 | Capacité du magasin d'outils: | 24, 32, 40 |
| Points clés de vente: | D'une précision élevée | Garantie: | 1 année |
| Voltage: | Exigences du client | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Trains linéaires à axe X/Y/Z: | - Oui, oui. | Taille de la table de travail: | Pour les pièces de rechange |
| Contrôleur CNC: | GSK Fanuc Siemens | NT1 épingle: | - Oui, oui. |
| Quatrième axe: | Choisir | Cinquième axe: | Choisir |
| Type de produit: | Centre d'usinage | Couleur: | La norme |
| Commutateur d'outil: | ATC 16/24 Échangeur d'outils | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Égypte, Canada, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Algérie, Ro | Rapidité d'alimentation rapide ((m/min): | Le montant de l'aide |
| Composants de base: | Système CNC | ||
Description de produit
Description des produits
Applications du centre d'usinage vertical:
Le centre d'usinage vertical de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.

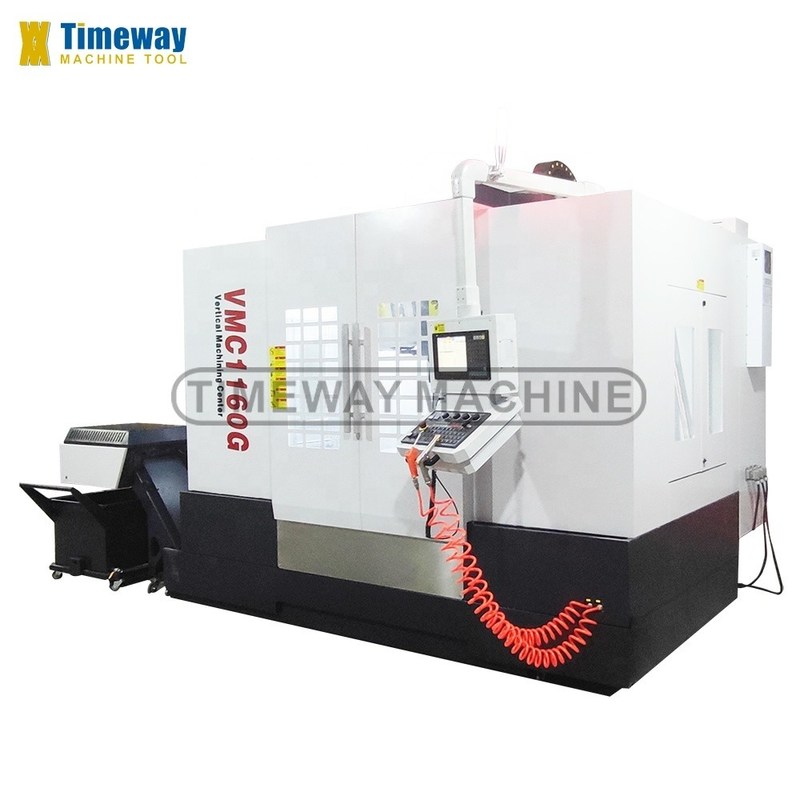

Spécification | Unité | VMC1160G |
Type de guidage à axe X/Y/Z | / | Chemin de fer de guidage linéaire |
Capacité | ||
Voyage par axe X | mm | 1100 |
Voyage par axe Y | mm | 600 |
Voyage par axe Z | mm | 600 |
Tableau | ||
Taille de la table | mm | 1200 × 600 |
Capacité de chargement | en kg | 800 |
Les emplacements en T (numéro/largeur/pitch) | mm | 5-18 à 100 |
Distance entre le nez de la broche et le centre de la table | mm | 120 à 720 |
Le moulin à rouleaux | ||
Distance entre le centre de la broche et la colonne | mm | 672 |
Tone de la broche | / | NT1 - États membres |
Vitesse du fuseau | R/min | 8000 |
Puissance du moteur principal | kW | Jéhovah nous protège, 15/11 |
Le nombre de fois où les données sont utilisées est supérieur à: | ||
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique est déterminée par la valeur de la commande numérique. | kW | 3/3/3 |
Le moteur de servo à axe X/Y/Z (FANUC) | Nm | Le produit doit être présenté sous forme d'une couche d'acétate de carbone. |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le montant de l'aide |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 0 à 10000 |
Précision | ||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0,003/300 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0,003/300 |
Le magazine d'outils (ATC) | ||
Mode de contrôle aérien | / | Disque |
Capacité du contrôle aérien | outils | 24 |
Temps de changement d'outil (outil à outil) | seconde | 1.4 |
Poids maximal de l'outil | en kg | 8 |
Diamètre maximal de l'outil | mm | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. |
Longueur maximale de l'outil | mm | 300 |
Autres | ||
Énergie | KVA | 25 |
La pression de l'air est requise | Poids total de l'eau | 6 à 8 |
Système d'équilibrage à axe Z | / | Balance d'azote |
Poids de la machine | en kg | 6200 |
Dimension globale (LxWxH) | mm | 3200 × 2560 × 2960 |
Système CNC | / | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
√ Système CNC FANUC 0i MF √ X/Y/Z: rails de guidage linéaires √ Taiwan BT40 fuseau, 8000 tours par minute √ Taïwan ATC à disque avec 24 outils √ Réservoir complet √ Générateur d'impulsions manuel (MPG) √ Interface USB et LAN √ Lampe de travail √ Lampe pilote √ Système de refroidissement √ Système de lubrification automatique centralisé √ Le soufflage d'air par broche √ Pistolet à air √ Arbre de fraisage et roulement √ Échangeur de chaleur pour armoire électrique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | Il s'agit d'une décision prise par la Cour de justice en l'espèce. _ 4e axe et 5e axe _ Fuseau à entraînement direct (10000, 12000, 15000 tr/min) - Une buse circulaire de refroidissement _ Fluide de refroidissement à travers broche (CTS) _ refroidisseur d' huile de broche _ Air conditionné _ Transporteur à puces en chaîne - Une arme à eau. _ Porte de sécurité Système de mesure d'outil Système de mesure de la pièce à usiner |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre d'usinage de la fraiseuse verticale CNC:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
