Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

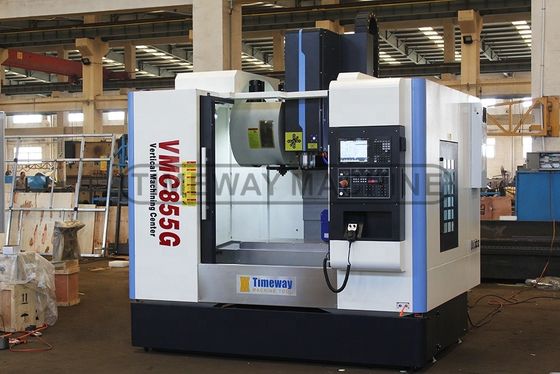

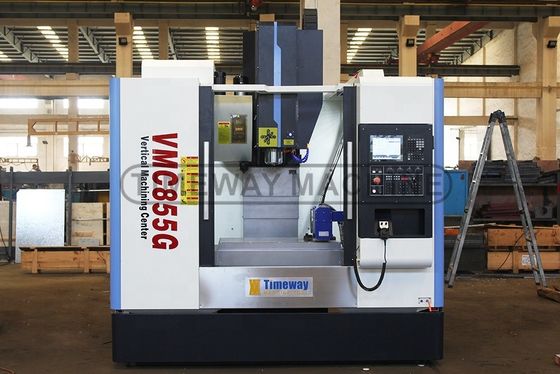

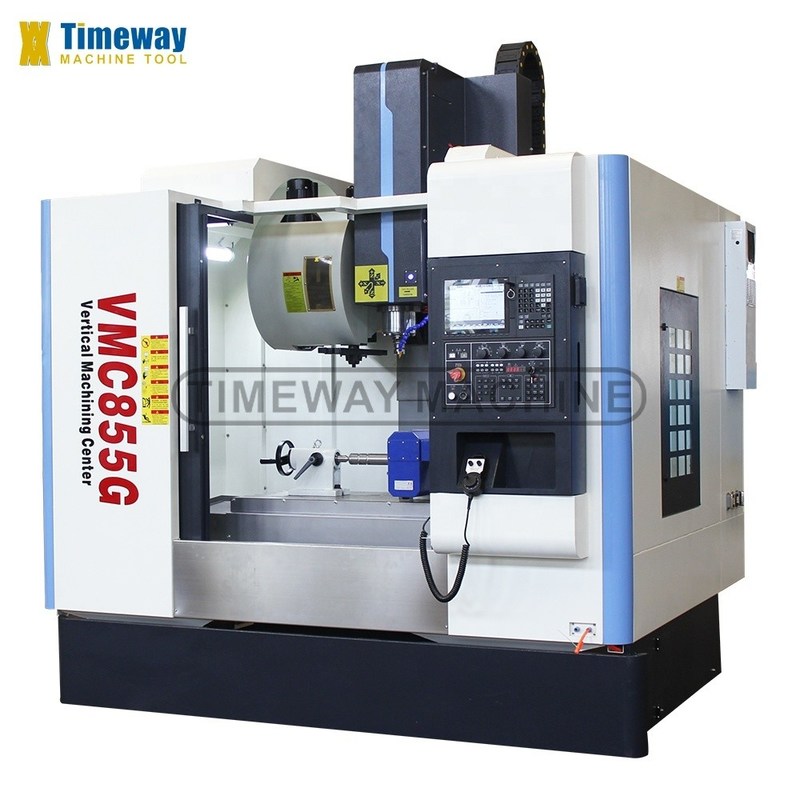

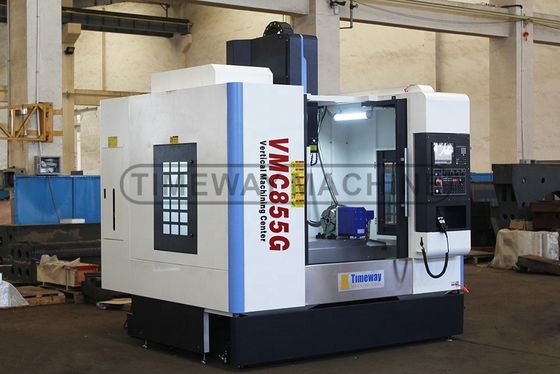

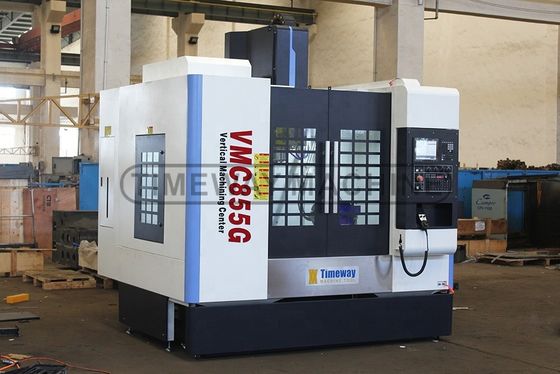

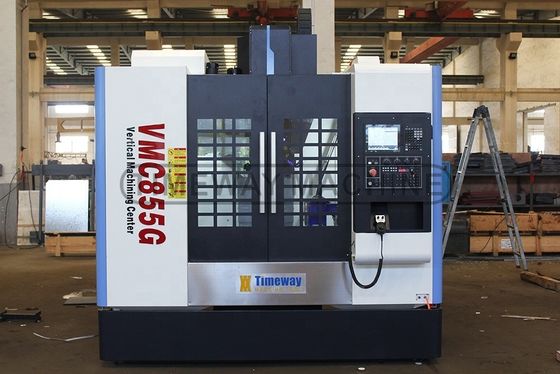

Machine de fraisage verticale avec une puissance de moteur à broche de 7,5 / 11 kW dans le centre de machines CNC
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Certification: | ISO, CE, EAC, TUV |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $50,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 5.2 T |
| Taille de la table (mm): | 1000x550 | Système de commande CNC: | La Commission a également examiné la possibilité d'accorder une aide au titre de l'article 107, para |
| Nombre d'axes: | 4 | Voyage de la table (X) (mm): | 800 |
| Voyage de la table (Y) (mm): | 550 | Voyage de la table (Z) (mm): | 550 |
| Précision de positionnement (mm): | ±0.003 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.003 |
| Région de vitesse de la broche ((rpm): | 1 à 8000 tours par heure | Puissance du moteur à broche ((kW): | 7.5/11 |
| Max. Table Load (kilogrammes): | 500 kilos | Vitesse d'alimentation (mm/min): | 1 à 10000 mm/min |
| Min. Temps de changement d'outil: | 2 | Capacité du magasin d'outils: | 24 |
| Points clés de vente: | Multifonctionnel | Garantie: | 12 mois |
| Voltage: | 380 V/50 Hz | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur: | Couleur standard |
| La ligne de guidage de l'axe X/Y/Z: | guidage linéaire | Taille de la table de travail: | Pour les pièces de rechange |
| Les emplacements en T de la table de travail: | 5-18 à 100 | Distance de la broche à la colonne: | 600 mm |
| Type de machine: | Centres de fraisage verticaux | Protection de la machine: | Protègeur semi-fermé |
| Couleur de la machine: | Couleur standard ou optionnelle | ATC: | Unité d'outillage de type disque 24 |
| Application du projet: | découpeuse en métal | Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur |
| Localisation du service local: | Canada, États-Unis, Italie, Brésil, Mexique, Russie, Maroc, Chili, Algérie, Roumanie, Ouzbékistan | Industrie concernée: | Magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, us |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, Colombie, Algérie, Ro | Composants de base: | Système CNC |
| Rapidité d'alimentation rapide ((m/min): | 48/48/48 | Port: | Ports de la Chine |
Description de produit
Description des produits
Applications du centre d'usinage vertical:
Le centre d'usinage vertical de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification | Unité | VMC855G |
Type de guidage à axe X/Y/Z | / | Chemin de fer de guidage linéaire |
Capacité | ||
Voyage par axe X | mm | 800 |
Voyage par axe Y | mm | 550 |
Voyage par axe Z | mm | 550 |
Tableau | ||
Taille de la table | mm | 1000 × 550 |
Capacité de chargement | en kg | 500 |
Les emplacements en T (numéro/largeur/pitch) | mm | 5-18 à 100 |
Distance entre le nez de la broche et le centre de la table | mm | 110 à 660 |
Le moulin à rouleaux | ||
Distance entre le centre de la broche et la colonne | mm | 600 |
Tone de la broche | / | NT1 - États membres |
Vitesse du fuseau | R/min | 8000 |
Puissance du moteur principal | kW | 7.5 / 11 |
Le nombre de fois où les données sont utilisées est supérieur à: | ||
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique est déterminée par la valeur de la commande numérique. | kW | 2/2/3 |
Le moteur de servo à axe X/Y/Z (FANUC) | Nm | Le produit doit être présenté sous forme d'une couche d'acide acétique. |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le montant de l'aide |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 0 à 10000 |
Précision | ||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0,003/300 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0,003/300 |
Le magazine d'outils (ATC) | ||
Mode de contrôle aérien | / | Disque |
Capacité du contrôle aérien | outils | 24 |
Temps de changement d'outil (outil à outil) | seconde | 1.4 |
Poids maximal de l'outil | en kg | 8 |
Diamètre maximal de l'outil | mm | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. |
Longueur maximale de l'outil | mm | 300 |
Autres | ||
Énergie | KVA | 20 |
La pression de l'air est requise | Poids total de l'eau | 6 à 8 |
Système d'équilibrage à axe Z | / | Je ne veux pas |
Poids de la machine | en kg | 5200 |
Dimension globale (LxWxH) | mm | 2800 × 2350 × 2800 |
Système CNC | / | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
√ Système CNC FANUC 0i MF √ X/Y/Z: rails de guidage linéaires √ Taiwan BT40 fuseau, 8000 tours par minute √ Taïwan ATC à disque avec 24 outils √ Réservoir complet √ Générateur d'impulsions manuel (MPG) √ Interface USB et LAN √ Lampe de travail √ Lampe pilote √ Système de refroidissement √ Système de lubrification automatique centralisé √ Le soufflage d'air par broche √ Pistolet à air √ Arbre de fraisage et roulement √ Échangeur de chaleur pour armoire électrique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | Il s'agit d'une décision prise par la Cour de justice en l'espèce. _ 4ème axe _ Fuseau à entraînement direct (10000, 12000, 15000 tr/min) - Une buse circulaire de refroidissement _ Fluide de refroidissement à travers broche (CTS) _ refroidisseur d' huile de broche _ Air conditionné _ Transporteur à puces en chaîne - Une arme à eau. _ Porte de sécurité Système de mesure d'outil Système de mesure de la pièce à usiner |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.
>> Table tournante NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser le lien 4 axes.
Je suis désolé.
>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.
>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre de fraisage vertical CNC:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
