Équipé d'un quatrième axe pour l'usinage de pièces rondes.
Équipé d'une table tournante NC de type berceau à axe B+C.
Équipé d'une table rotative NC à axe A+C.
Équipé d'une tête pivotante (axe B) + une table tournante NC (axe C).
 |

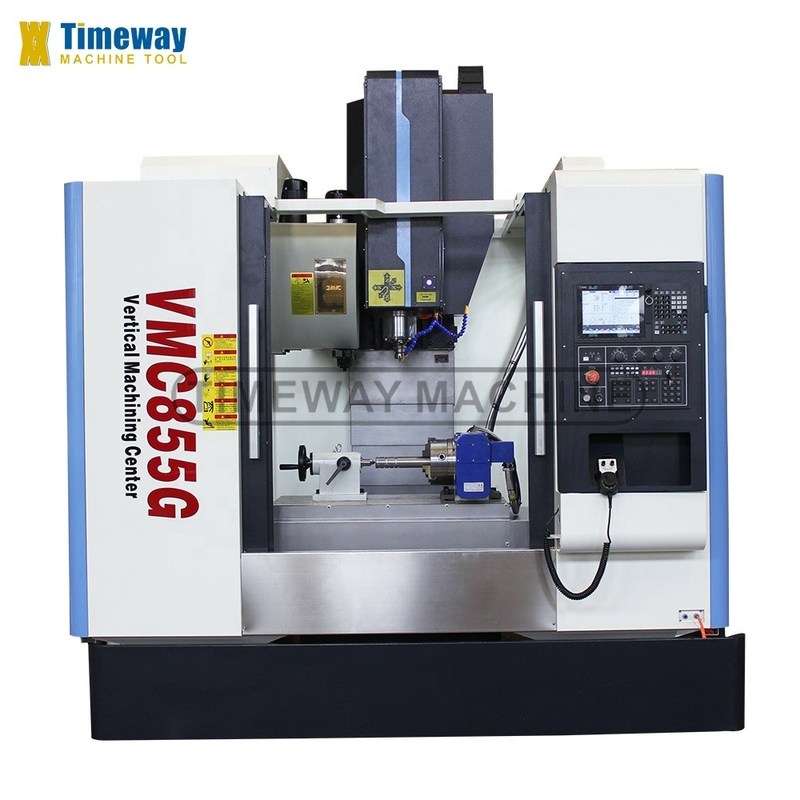

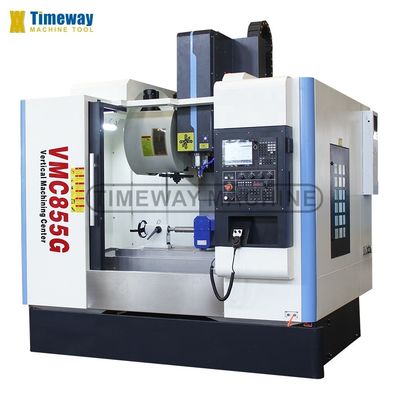

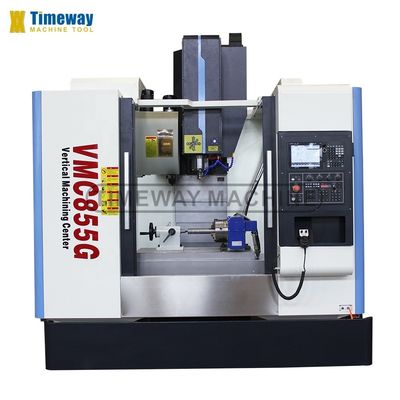

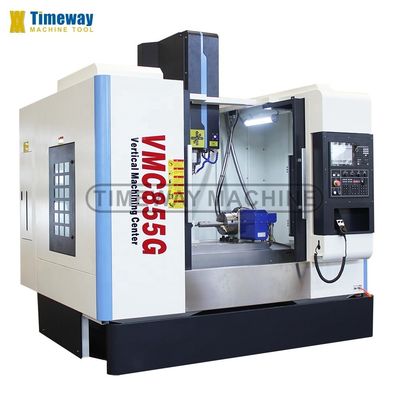

Centres de fraisage verticaux Machines-outils de fraisage CNC avec une taille de banc de travail de 500x1000 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO9001 CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $40,000.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (T): | 4,2 t |
| Taille de la table (mm): | 1000x500 | Système de commande CNC: | Mitsubishi |
| Nombre d'axes: | 3, 4 | Voyage de la table (X) (mm): | 800 |
| Voyage de la table (Y) (mm): | 500 | Voyage de la table (Z) (mm): | 500 |
| Précision de positionnement (mm): | ± 0.005 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.005 |
| Région de vitesse de la broche ((rpm): | 1 à 8000 tours par heure | Puissance du moteur à broche ((kW): | 7.5-11 |
| Max. Table Load (kilogrammes): | 500 kilos | Vitesse d'alimentation (mm/min): | 1 à 10000 mm/min |
| Min. Temps de changement d'outil: | 2 | Capacité du magasin d'outils: | 16, 20, 24, 32, 40 |
| Points clés de vente: | Fabrication souple | Garantie: | 12 mois |
| Voltage: | Pour les véhicules à moteur à combustion | Type de commercialisation: | Nouveau produit 2020 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Dimension d'établi: | 500 x 1000 mm | Le mouvement (axe X/Y/Z): | 800/500/500 mm |
| Type de machine: | Centre d'usinage vertical de commande numérique par ordinateur | Mode de contrôle: | Automatique |
| Système de contrôle: | FANUC 0i MF | Poids maximal des pièces: | 500 kg ou plus |
| Max. Longueur de l'outil: | 300 mm | Poids maximal de l'outil: | 8 kilos |
| Vitesse de la broche: | 8000r/min | Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur |
| Localisation du service local: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Australie, Maroc, C | Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine d'aliments et de bo |
| Emplacement de la salle d'exposition: | Égypte, Canada, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Chili, Colombie, Algéri | Composants de base: | FANUC ou SIEMENS |
| Rapidité d'alimentation rapide ((m/min): | 48/48/48 | Port: | Ports de la Chine |
Description de produit
Description des produits
Applications du centre d'usinage vertical:
Le centre d'usinage vertical de la série VMC est un centre d'usinage vertical contrôlé par CNC (ordinateur numérique de commande numérique) et effectuant le traitement de coupe.éclaboussure et fraisage; il peut résoudre le traitement de pièces complexes, précises, de petits lots et multi-variétés.
Spécification | Unité | VMC850G |
Type de guidage à axe X/Y/Z | / | Chemin de fer de guidage linéaire |
Capacité | ||
Voyage par axe X | mm | 800 |
Voyage par axe Y | mm | 500 |
Voyage par axe Z | mm | 500 |
Tableau | ||
Taille de la table | mm | 1000 × 500 |
Capacité de chargement | en kg | 500 |
Les emplacements en T (numéro/largeur/pitch) | mm | 5-18 à 100 |
Distance entre le nez de la broche et le centre de la table | mm | 110 à 610 |
Le moulin à rouleaux | ||
Distance entre le centre de la broche et la colonne | mm | 524 |
Tone de la broche | / | NT1 - États membres |
Vitesse du fuseau | R/min | 8000 |
Puissance du moteur principal | kW | 7.5 / 11 |
Le nombre de fois où les données sont utilisées est supérieur à: | ||
Pour les véhicules à moteur à commande numérique, la valeur de la valeur de la commande numérique est déterminée par la valeur de la commande numérique. | kW | 2/2/3 |
Le moteur de servo à axe X/Y/Z (FANUC) | Nm | Le produit doit être présenté sous forme d'une couche d'acide acétique. |
Vitesse d'alimentation rapide dans l'axe X/Y/Z | M/min | Le montant de l'aide |
Vitesse d'alimentation pour l'axe de coupe X/Y/Z | mm/min | 0 à 10000 |
Précision | ||
Précision du positionnement sur l'axe X/Y/Z | mm | ± 0,003/300 |
Précision du positionnement répété sur l'axe X/Y/Z | mm | ± 0,003/300 |
Le magazine d'outils (ATC) | ||
Mode de contrôle aérien | / | Disque |
Capacité du contrôle aérien | outils | 24 |
Temps de changement d'outil (outil à outil) | seconde | 1.4 |
Poids maximal de l'outil | en kg | 8 |
Diamètre maximal de l'outil | mm | Le nombre de pièces de rechange doit être le même que celui des pièces de rechange. |
Longueur maximale de l'outil | mm | 300 |
Autres | ||
Énergie | KVA | 20 |
La pression de l'air est requise | Poids total de l'eau | 6 à 8 |
Système d'équilibrage à axe Z | / | Je ne veux pas |
Poids de la machine | en kg | 4200 |
Dimension globale (LxWxH) | mm | 2800 × 2250 × 2600 |
Système CNC | / | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
Détails de la machine
Je suis désolé.
>> La surface de la table de travail durcie et finement triturée assure une rigidité élevée.

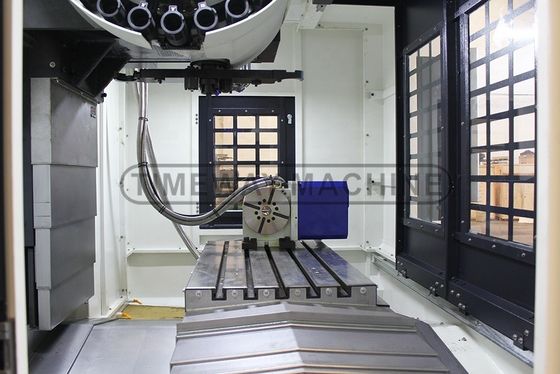

>> Table tournante TJR NC Taiwan optionnelle pour le 4ème axe pour le traitement des pièces rondes, et réaliser la liaison à 4 axes.
Je suis désolé.

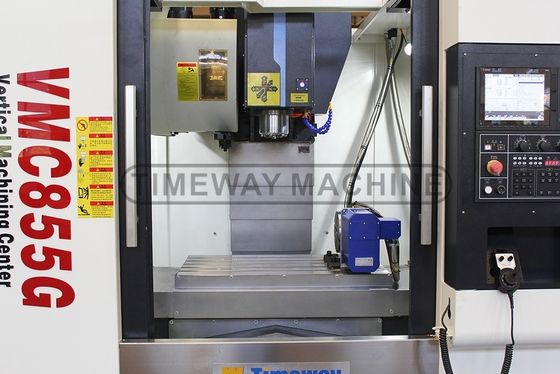

>> Un grand espace de travail peut répondre aux exigences de traitement de pièces de différentes tailles.
>> Le couvercle télescopique en acier inoxydable peut protéger efficacement les guides de la machine et la vis à billes des dommages.
Je suis désolé.
>> Choisissez Taiwan BT40 magazine d'outil de type disque, avecConcentricité élevée, faible bruit, changement rapide d'outil, haute précision, longue durée de vie.
Je suis désolé.

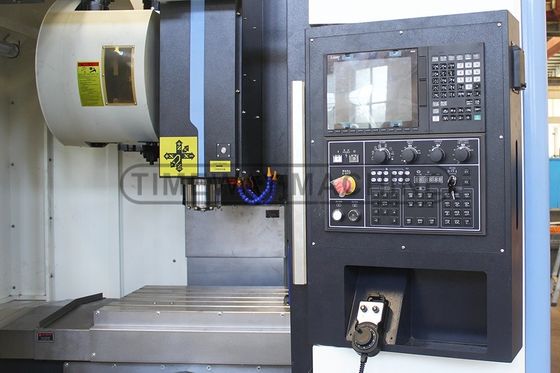

>> Le système CNC stable garantit toutes les performances de travail du centre d'usinage vertical CNC.
Le système CNC Mitsubishi est en option.
Je suis désolé.
Le convoyeur à puces en chaîne est en option.
Pourquoi nous choisir?
Interféromètre laser Renishaw pour centre d'usinage CNC vertical:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
