BT40 VMC550 3 axes ligneux de guidage de l'axe de la fuseau horaire
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/acres >=1 acres |
|
Détail Infomation |
|||
| Condition: | Nouveau | Taper à fuseau: | NT1 société civile |
|---|---|---|---|
| Nombre de broches: | Unique | Le type: | Verticale |
| Dimension ((L*W*H): | Pour les pièces de rechange, voir les notes de bas de page. | Poids (T): | 3 000 kg |
| Taille de la table (mm): | 320*800 | Système de commande CNC: | Le FANUC |
| Voyage de la table (X) (mm): | 550 | Voyage de la table (Y) (mm): | 340 |
| Voyage de la table (Z) (mm): | 500 | Précision de positionnement (mm): | ± 0.005 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.003 | Région de vitesse de la broche ((rpm): | Pour les véhicules à moteur à combustion |
| Max. Table Load (kilogrammes): | 350 kg | Vitesse d'alimentation (mm/min): | Pour les véhicules à moteur à combustion |
| Min. Temps de changement d'outil: | 7 | Capacité du magasin d'outils: | 12 |
| Points clés de vente: | Multifonctionnel, automatique, à prix compétitif, durable, facile à utiliser | Garantie: | 1 année |
| Voltage: | Pour les appareils à commande numérique | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Capacité d'usinage: | Taux de charge moyen |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | Autres | Le couple de coupe: | 0 N.m. |
| Vitesse d'alimentation rapide ((mm/min): | Pour les véhicules à moteur à combustion | Taille de la table de travail ((LxWxH): | Pour les appareils à commande numérique |
| Poids maximal de la table de travail: | 350 kg | Voyage à l'axe X: | 550 mm |
| Voyage d'axe des y: | 340 mm | Voyage d'axe des z: | 500 mm |
| Distance entre le centre de la broche et la colonne: | 390 mm | Distance entre le nez de la broche et la table de travail: | 100-600mm |
| Taper à fuseau: | NT1dépôt de pension | Dimension hors tout (LxlxH): | Pour les pièces de rechange, voir les notes de bas de page. |
| Poids de la machine: | 3 000 kg | ||
Description de produit
Résumé
Centre d'usinage vertical à 3 axes à rail linéaire
Caractéristiques:
• À toutes les étapes, de la conception des fondations à la garantie d'un usinage continu à grande vitesse et de grande précision, la structure de la machine-outil est analysée avec ANSYS.
• Afin d'assurer une excellente rigidité de flexion de la machine-outil, nous effectuons un test de simulation de la déformation produite lorsque le centre de la machine-outil supporte la charge.
• Des vis à billes préchargées de grande précision, entraînement direct servo-moteur pour assurer une fiabilité et une précision maximales.
les voies de guidage sur tous les axes.
• Serrage pneumatique des outils pour des changements d'outils faciles et rapides.
• Le rapport d'extension optimal de la boîte de fuseaux permet une rigidité d'usinage optimale, et la conception de colonnes à grande portée garantit une forte rigidité des colonnes.
• Lubrification centrale automatique pour une utilisation à faible entretien.
• Un moteur de tête puissant, suffisamment puissant en fonctionnement continu.
• Un système de refroidissement efficace assure une utilisation optimale des outils et un excellent convoyeur de copeaux.
• L'espace de travail fermé assure un travail sûr et exempt de contamination.
• Les propriétés mécaniques supérieures de l'ensemble des composants assurent une durée de vie plus longue de l'outil.
• Facilité d'accès à la table de travail pour faciliter l'installation et l'utilisation des outils.
• Afin d'assurer une excellente rigidité de flexion de la machine-outil, nous effectuons un test de simulation de la déformation produite lorsque le centre de la machine-outil supporte la charge.
• Des vis à billes préchargées de grande précision, entraînement direct servo-moteur pour assurer une fiabilité et une précision maximales.
les voies de guidage sur tous les axes.
• Serrage pneumatique des outils pour des changements d'outils faciles et rapides.
• Le rapport d'extension optimal de la boîte de fuseaux permet une rigidité d'usinage optimale, et la conception de colonnes à grande portée garantit une forte rigidité des colonnes.
• Lubrification centrale automatique pour une utilisation à faible entretien.
• Un moteur de tête puissant, suffisamment puissant en fonctionnement continu.
• Un système de refroidissement efficace assure une utilisation optimale des outils et un excellent convoyeur de copeaux.
• L'espace de travail fermé assure un travail sûr et exempt de contamination.
• Les propriétés mécaniques supérieures de l'ensemble des composants assurent une durée de vie plus longue de l'outil.
• Facilité d'accès à la table de travail pour faciliter l'installation et l'utilisation des outils.

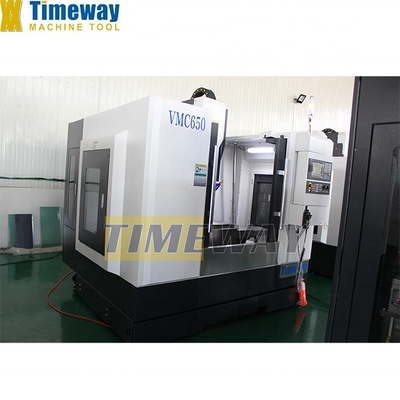

Vue d'ensemble du produit

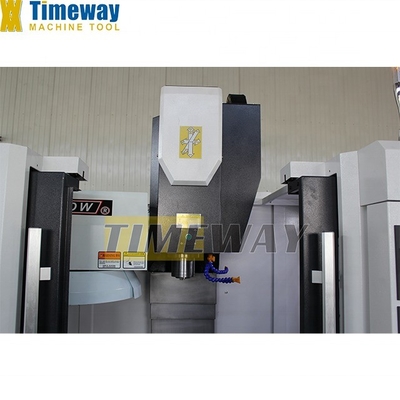

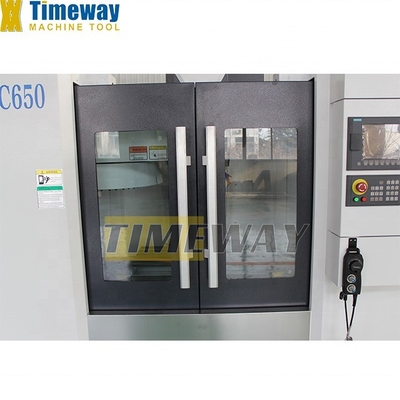

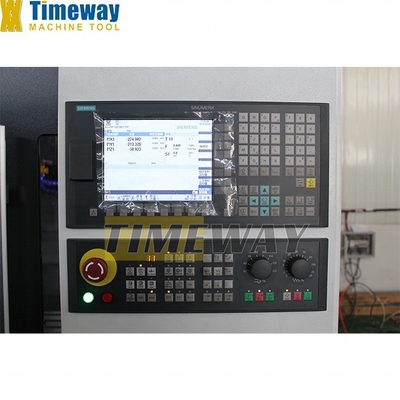

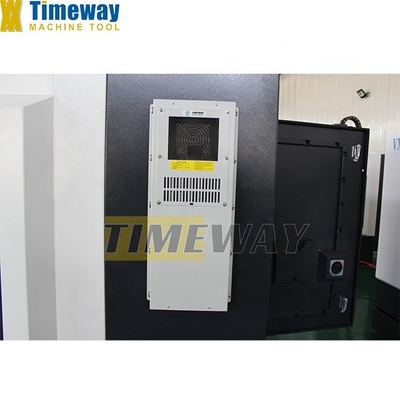

Voici les photos détaillées de la table de travail, l'affichage numérique, etc. pour votre référence.
Les accessoires
Configuration standard:
* Contrôleur CNC: Siemens SINUMERIK
* Servo moteur d'alimentation à axe X/Y/Z: Siemens
* Guide de type linéaire à axe X/Y/Z
* BT40 unité de fuseau à 8000 tours/min
* 12 outils ATC de type carrousel
* Protecteur complètement fermé
Parties électriques: Schneider
* Lubrification automatique
* Système de refroidissement
* Outils de fonctionnement
* Manuel d'utilisation en anglais
* Servo moteur d'alimentation à axe X/Y/Z: Siemens
* Guide de type linéaire à axe X/Y/Z
* BT40 unité de fuseau à 8000 tours/min
* 12 outils ATC de type carrousel
* Protecteur complètement fermé
Parties électriques: Schneider
* Lubrification automatique
* Système de refroidissement
* Outils de fonctionnement
* Manuel d'utilisation en anglais
Paramètre technique
Spécification | Unité | VMC550 |
Taille de la table de travail ((LxWxH) | mm | 800x320 |
L'écart entre les deux zones est calculé à partir de l'écart entre les deux zones. | mm | 3 à 14 à 10 |
Poids maximal de la table de travail | en kg | 350 |
Voyage par axe X | mm | 550 |
Voyage par axe Y | mm | 340 |
Voyage par axe Z | mm | 500 |
Distance entre le centre de la broche et la colonne | mm | 390 |
Distance entre le nez de la broche et la table de travail | mm | 100 à 600 |
Tone de la broche | - | NT1dépôt de pension |
Vitesse du fuseau | Rpm | 8000 |
Vitesse d'alimentation rapide dans l'axe X | mm/min | 24000 |
Vitesse d'alimentation rapide sur l'axe Y | mm/min | 24000 |
Vitesse d'alimentation rapide en axe Z | mm/min | 24000 |
Type de contrôle aérien | - | carrosserie |
Station de contrôle aérien | pièces | 12 |
Poids maximal de l'outil | en kg | 8 |
Diamètre maximal de l'outil | mm | 90 |
Longueur maximale de l'outil | mm | 300 |
Temps de changement d'outil | seconde | 7/60 Hz |
Puissance du moteur de broche | kW | 5.5 |
Servo-moteur à axe X | Nm | 6 |
Puissance du servomoteur à axe Y | Nm | 7.7 |
Puissance du servomoteur à axe Z | Nm | 10 |
Précision de positionnement | mm | ± 0,005/300 |
Précision de repositionnement | mm | ± 0.003 |
Dimension globale (LxWxH) | mm | Pour les appareils à commande numérique |
Poids de la machine | en kg | 3000 |
