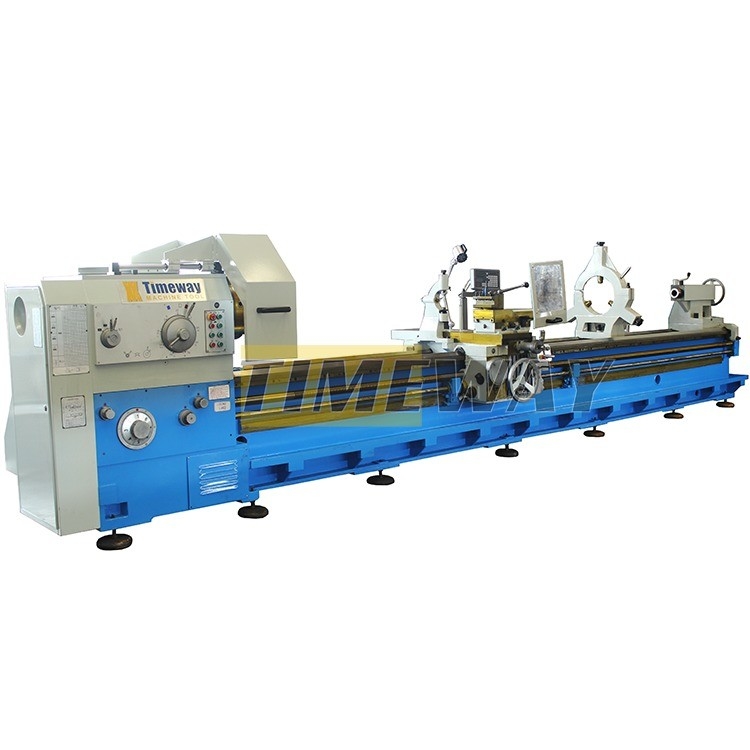

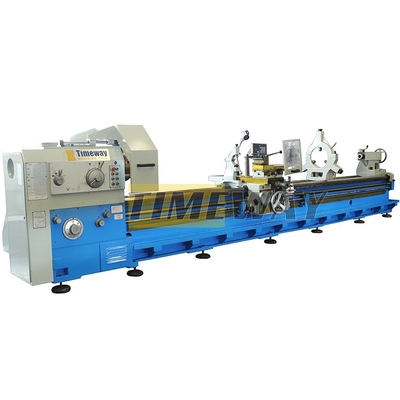

Machine à tour horizontal lourde personnalisée avec une grande capacité de chargement de 3500 kg
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | Le numéro de série: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $26,480.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 380mm |
| Le type: | Légères | Voltage: | 110 V/220 V |
| Dimension ((L*W*H): | 13577*2479*2280 | Poids (kg): | 3500 kg |
| Garantie: | 1 année | Points clés de vente: | Facile à utiliser |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max. Weight de l'objet (kilogrammes): | 25000 | Taper à fuseau: | NT1département d'État |
| Le couple de coupe: | 80 000 N.m | Vitesse d'alimentation rapide ((mm/min): | 0 à 3000 mm/min |
| Vitesse d'alimentation (mm/min): | 0 à 2000 mm/min | Les postes d'outillage: | 8, 4 |
| Nom: | Machine à tourner manuelle | Type de machine: | Machine à tourner des métaux horizontaux |
| Nom du produit: | Machine à tourner manuellement | Le mot clé: | Le tour métallique universel |
| Fonction: | Machinerie pour le métal | Précision: | Haute précision |
| Couleur: | personnalisé | CNC ou non: | Nominale |
| Traitement: | Objet en métal | Distance entre les centres: | Pour les véhicules à moteur électrique |
Description de produit
Description du produit
Le tour horizontal à charge lourde
Caractéristiques:
1Performance stable: il convient à la découpe stable et robuste de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides et métaux non ferreux.
2Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire..Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
3.Un lit de grande rigidité avec une envergure de 600 mm, ce qui assure une grande stabilité et une grande précision de la machine, et une capacité de charge de lit jusqu'à 3000 kg.
1Performance stable: il convient à la découpe stable et robuste de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides et métaux non ferreux.
2Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire..Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
3.Un lit de grande rigidité avec une envergure de 600 mm, ce qui assure une grande stabilité et une grande précision de la machine, et une capacité de charge de lit jusqu'à 3000 kg.
Spécification
Spécification | Unité | Le numéro de série: | Le nombre d'heures de travail | Le numéro de série: |
Max, tourne-toi sur le lit. | mm | 1600 | 2000 | 2500 |
Max. bascule sur le glissement croisé | mm | 1250 | 1600 | 2200 |
Distance entre les centres | mm | 3 000 à 20 000 | 3 000 à 20 000 | 3 000 à 20 000 |
Max. couple de chuck | N.m. | 80000 | 80000 | 80000 |
Largeur du lit | mm | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) |
Capacité de chargement | tonnes | 32 | 32 | 32 |
Tone de la broche | - | 75° | 75° | 75° |
Diamètre du tuyau | mm | 1600 | 1600 ou 1800 | Le montant de l'aide |
Plage de vitesse de la broche | Rpm | 0.8-160 (sans pas) | 0.8-160 (sans pas) | 0.8-160 (sans pas) |
Plage d'alimentation longitudinale | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Plage d'alimentation croisée | mm | 0.063 à 24 (18) | 0.063 à 24 (18) | 0.063 à 24 (18) |
Fil métrique | mm | 2 à 40 | 2 à 40 | 2 à 40 |
Fil de pouce | Le TPI | 1 à 14 | 1 à 14 | 1 à 14 |
Fil de module | MP | 1.5 à 20 | 1.5 à 20 | 1.5 à 20 |
Max. déplacement du glissement transversal | mm | 725 | 725 | 800 |
Max. déplacement de la glissière supérieure | mm | 600 | 600 | 600 |
Section de la tige de l'outil | mm | 70 x 70 | 70 x 70 | 70 x 70 |
Démètre de la plume de la queue | mm | 300 | 300 | 300 |
Voyage par plumes de queue | mm | 300 | 300 | 300 |
Plumes coniques de la queue | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Vitesse d'alimentation rapide du stock | mm/min | 3000 | 3000 | 3000 |
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 | 664 | 664 |
Puissance du moteur principal | kW | 75 | 75 | 75 |
Longueur de la machine | mm | 13577 à 21577 | 13577 à 21577 | 13577 à 21577 |
Largeur de la machine | mm | 2479 | 2479 | 2515 |
Hauteur de la machine | mm | 2280 | 2580 | 2655 |
Des images détaillées
Tourner la surface extérieure
Après que la machine rencontre toute la précision géométrique, nous allons tester la barre sur le tour horizontal, et vérifier le traitement réel
précision (rondeté et cylindricité).

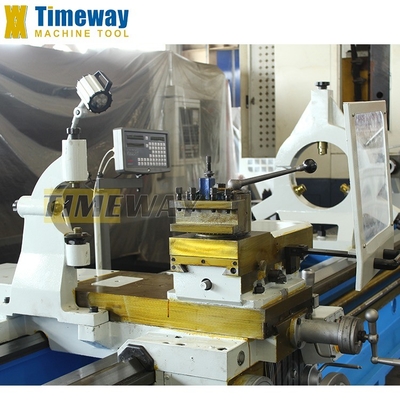

Le poste d'outillage:
Le poste d'outil manuel à 4 stations est fourni en série, a une forte force de serrage et une grande rigidité.
Le protecteur du poteau d'outil est facultatif, conforme à la norme CE.

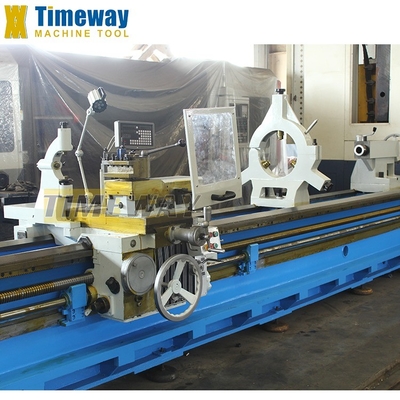

Le repos de suivi est adapté pour tourner la barre de longueur mince, réduire efficacement le débit de la barre tournante
Le protecteur du poteau d'outil est facultatif, conforme à la norme CE.
Le repos de suivi est adapté pour tourner la barre de longueur mince, réduire efficacement le débit de la barre tournante
Surface de tournage à l'extrémité
Après tous les tours sont en faisant tous les tests de précision géométrique, nous usinage également les pièces de disque, et vérifier la verticalité de la croix
Je suis en train de glisser.
Je suis en train de glisser.
