Timeway AL-2500H Tour horizontal de haute précision lourd 75 kW Puissance du moteur à broche
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Le numéro de série: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $450,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 10000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 75 | Voltage: | 220V/440V |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Poids (kg): | 40000 kilogrammes |
| Garantie: | 1 année | Points clés de vente: | Facile à utiliser |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Oscillation maximale au-dessus de lit: | Pour les véhicules à moteur | Glissière de croix de Max. Swing Over: | 2200 mm |
| Distance entre les centres: | Pour les véhicules à moteur: | Max. couple de chuck: | Nombre d'équipements |
| Largeur de lit: | Unité de mesure | Capacité de chargement: | 32 tonnes |
| Taper à fuseau: | 75° | Plage d'alimentation longitudinale: | 0.125-48 (18) mm |
| Plage d'alimentation croisée: | 0.063-24 (18) mm | fil métrique: | 2-40mm |
| Condition: | Nouveau | Industrie concernée: | Utilisation domestique, commerce de détail, travaux de construction |
| Emplacement de la salle d'exposition: | France, Pérou, Arabie saoudite, Espagne, Corée du Sud | Composants de base: | Le roulement |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 millimètres | Max. Longueur tournée (mm): | 9 800 mm |
| Année: | 2019 | ||
Description de produit
Résumé
Cette machine est un tour universel avec une capacité de chargement de 25/32/40 tonnes, après utilisation de support de rouleau et de repos constant, la capacité de chargement est de 40 tonnes.Il convient aux outils en acier à grande vitesse et en acier allié durPour les pièces d'arbre de différents matériaux, cylindriques et discales, tournant anneau extérieur, face d'extrémité, fente, coupe, le forage, les cônes intérieurs et extérieurs de la rotule,et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers fils de moins de 600 mm de longueur.
Caractéristiques:
1Le lit de la machine est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec du fonte de haute qualité (HT 300).La stabilité est bonne.; la largeur du rail de guidage est de 1600 mm, la rigidité est bonne et la capacité anti-vibration est forte; le meulage de précision par des machines de meulage de guidage importées assure une longue durée de vie,haute précision et bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
1Le lit de la machine est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec du fonte de haute qualité (HT 300).La stabilité est bonne.; la largeur du rail de guidage est de 1600 mm, la rigidité est bonne et la capacité anti-vibration est forte; le meulage de précision par des machines de meulage de guidage importées assure une longue durée de vie,haute précision et bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
Description du produit

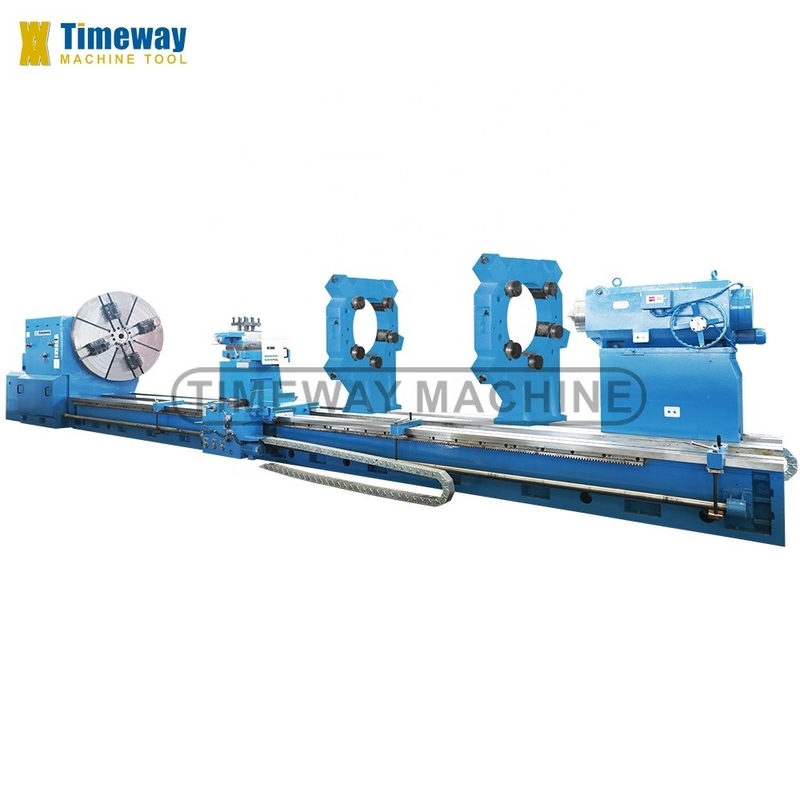

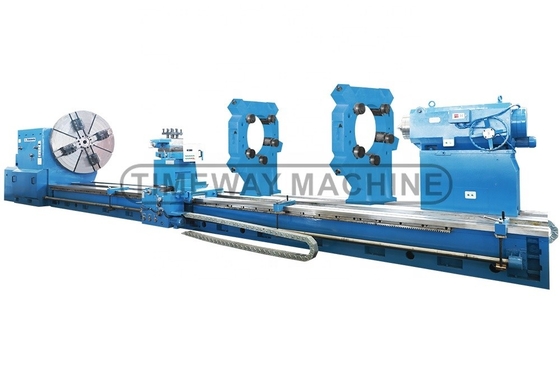

Les grands tourneaux horizontaux pour travaux lourds AL-2500H
Spécification
Spécification | Unité | Le numéro de série: |
Max, tourne-toi sur le lit. | mm | 2500 |
Max. bascule sur le glissement croisé | mm | 2200 |
Distance entre les centres | mm | 10000 |
Max. couple de chuck | N.m. | 80000 |
Largeur du lit | mm | 1600 |
Capacité de chargement | tonnes | 32 |
Tone de la broche | - | 75° |
Plage d'alimentation longitudinale | mm | 0.125-48 (18) |
Plage d'alimentation croisée | mm | 0.063 à 24 (18) |
Fil métrique | mm | 2 à 40 |
Les accessoires
Les accessoires standard:
• à 4 mâchoires indépendantes
• Reposez- vous régulièrement
• Le centre mort de la queue
• Système de refroidissement
• Lampe de travail
• Tracteur électrique
• Outils et boîte à outils
• Coude et boulons de nivellement
• Manuel d'utilisation (en anglais)
• Reposez- vous régulièrement
• Le centre mort de la queue
• Système de refroidissement
• Lampe de travail
• Tracteur électrique
• Outils et boîte à outils
• Coude et boulons de nivellement
• Manuel d'utilisation (en anglais)
Accessoires optionnels:
• Plaque faciale
• Indicateur numérique à 2 ou 3 axes
• Garde de chuck
• Garde du poteau à outils
• Résistant aux éclaboussures arrière
• Support de rouleaux
• Indicateur numérique à 2 ou 3 axes
• Garde de chuck
• Garde du poteau à outils
• Résistant aux éclaboussures arrière
• Support de rouleaux
Trois rails coulissants:
La grande charge lourde adopte la structure de trois rails coulissants, la largeur du lit est jusqu'à 1600 mm, haute rigidité et forte anti-vibration de sorte que la capacité de chargement 40 tonnes.Les rails des tours sont durcis à moyenne fréquence (HRC68)Les rouleaux à rouleaux lourds ont donc une longue durée de vie, une rigidité élevée et une bonne stabilité.

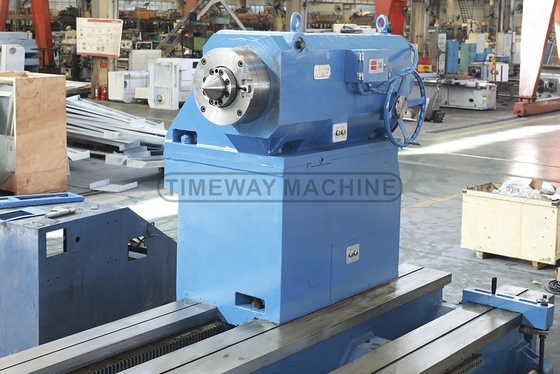

Pour le stockage:
Haute rigidité et grande capacité de chargement.
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm

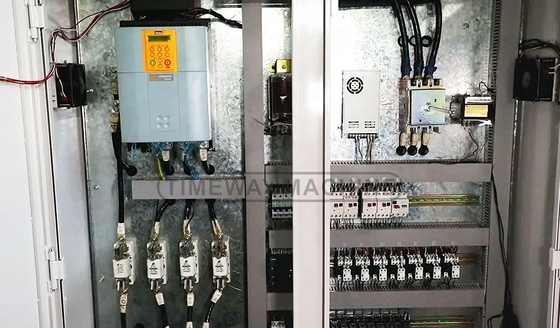

Armoire électrique:
Législation claire sur le câble, marquage CE des composants électriques.
Moteur principal en courant continu de 75 kW:
Les tours lourds peuvent gagner une vitesse de fuseau de 0,8-160rpm avec sans pas, la structure de transmission principale est entraînée par le moteur principal DC 75KW,un couple élevé et une forte force de rotation pour la coupe lourde, la vitesse de la broche est réglée par réglage de la pression et du magnétisme.

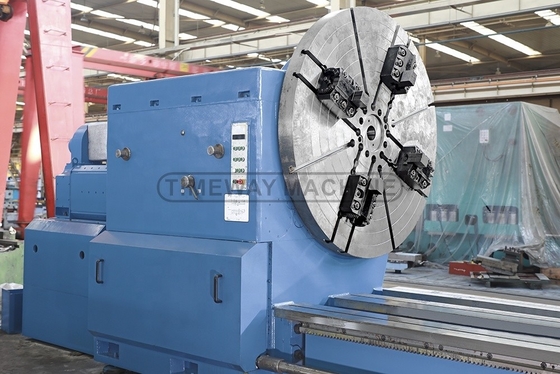

Boîte à broche:
Pour les tours géants, le fuseau à travers le trou a un diamètre de 85 mm, une structure divisée en boîtes, une rigidité de contact élevée; le fuseau utilisant une structure mécanique de soutien à deux points de type avant et arrière,de sorte que les grands tours de radial de sortie et axiale de sortie, haute précision de rotation, étanchéité et précision de l'engrenage, précision élevée, fonctionnement en douceur, faible bruit.
Pour le transport:
Le système d'alimentation du tour est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche et que la vitesse d'alimentation est convenable à sélectionner.Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les supports avant entraînent l'alimentation du chariot pour réaliser les fils tournants, et le supporteur arrière entraîne le mouvement motorisé ennemi.
Emballage et livraison
Vous pouvez voir que notre emballage est standardisé et centralisé, puis ils seront expédiés à votre endroit désigné.
Profil de l'entreprise
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Certifications
Depuis la création de notre société, nous avons obtenu de nombreux certificats. L'image ci-dessus est pour votre référence. Nous continuerons à fournir d'excellentes machines-outils pour les utilisateurs nationaux et étrangers.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4. Certificats CE, ISO; 5.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs d'outre-mer disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: 1) T/T avec 30% de paiement anticipé, et 70% de paiement du solde à payer avant expédition; 2) LC irrévocable à vue; 3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
