Capacité d'usinage à charge moyenne Machine à tour CNC à fuseau unique
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | CK-36 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $44,500.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 500 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Max. Weight de l'objet (kilogrammes): | 3500 | Largeur du lit (mm): | 300 mm |
| Puissance du moteur à broche ((kW): | 11 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 230 millimètres |
| Voyage (axe Z) (mm): | 600 mm | Précision de positionnement (mm): | ±0.001 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0,002 | Dimension ((L*W*H): | 2900*1800*1750 |
| Voltage: | Exigences du client | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 8 | Poids (kg): | 3200 |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Type de machine: | Tour oblique de commande numérique par ordinateur de lit | Le mot clé: | Machines à vis à commande numérique |
| Type de produit: | Commande numérique par ordinateur horizontale | Précision: | Machine de haute précision |
| Max. Turning Diameter: | 360 | Système de contrôle: | SIEMENS GSK FANUC (facultatif) |
| Couleur: | client facultatif | Max.Swing au-dessus de lit: | 550 |
| Modèle: | CK-36 | Condition: | Nouveau |
| Industrie concernée: | Hôtels, magasins de matériau de construction, ateliers de réparations de machines | Emplacement de la salle d'exposition: | Égypte, Turquie, Italie, Brésil, Pérou, Indonésie, Mexique, Russie, Argentine |
| Type de commercialisation: | Produit chaud 2019 | Composants de base: | Incidence, PLC |
| Année: | 2023 | Velocité maximale de la broche (rpm): | 3000 r.p.m |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 62 | Max. Longueur tournée (mm): | 500 |
| Port: | Port de Chine | ||
Description de produit
Description du produit

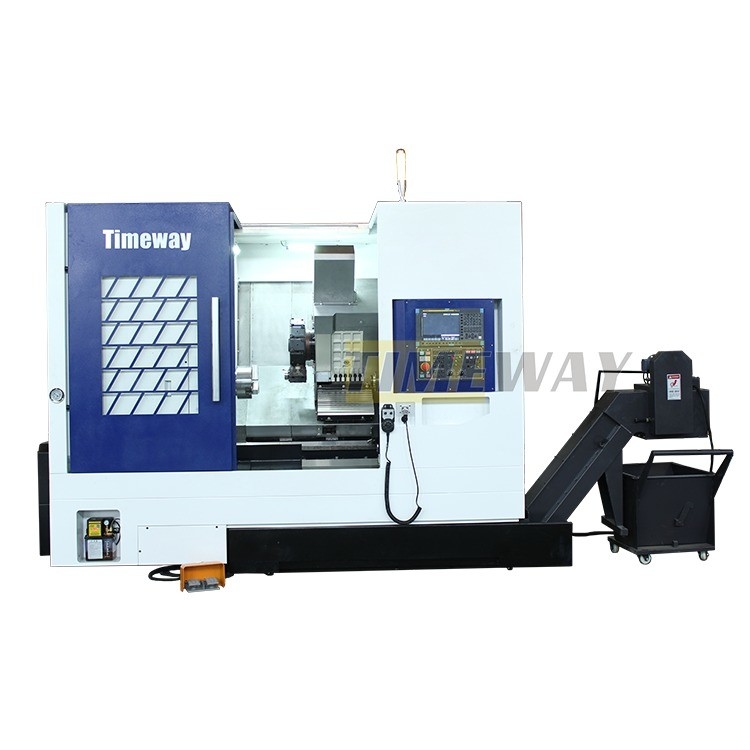

Le tour CNC à lit incliné
La machine adopte une disposition inclinée de 45° et le lit est une structure creuse tubulaire, ce qui améliore considérablement la rigidité de flexion et de torsion de la machine-outil pendant le fonctionnement.Le lit avancé offre une garantie solide pour la haute précision de l'ensemble de la machine.
Il est plus adapté au traitement de diverses pièces d'arbre et de disque avec des exigences de haute précision, un traitement difficile, de nombreux processus et une production en série.
Il est plus adapté au traitement de diverses pièces d'arbre et de disque avec des exigences de haute précision, un traitement difficile, de nombreux processus et une production en série.

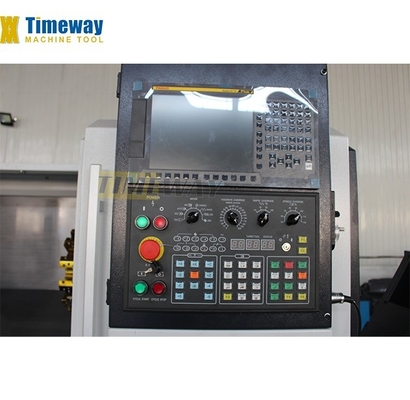

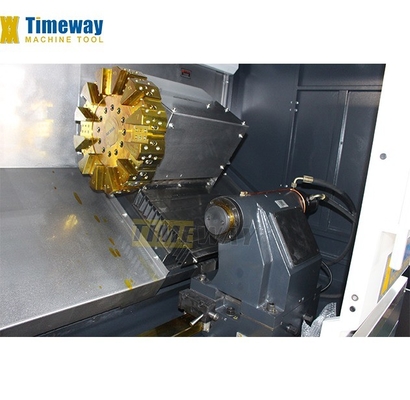

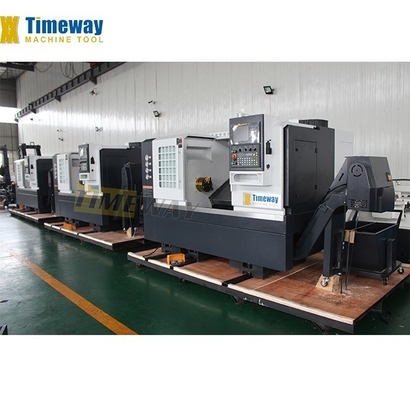

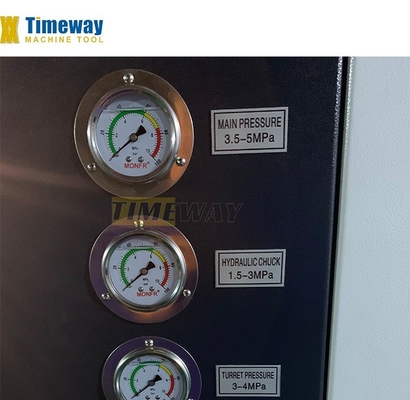

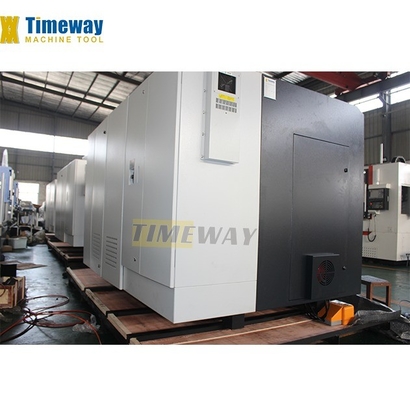

Des images détaillées
Spécification
Spécification | Unité | CK-32 | CK-36 | CK-45 |
Max, tourne-toi sur le lit. | mm | 420 | 550 | 500 |
Max. bascule sur le glissement croisé | mm | 220 | 220 | 220 |
Diamètre de tournage standard | mm | 210 | 210 | 210 |
Max. diamètre de rotation | mm | 320 | 360 | 360 |
Max. longueur de virage | mm | 350 | 500 | 750 |
Vitesse du fuseau | Rpm | 3500 | 3000 | 2500 |
Nose à broche | - | A2 à 5 | A2 à 6 | A2 à 6 |
Parcours à fente | mm | 56 | 62 | 66 |
Taille du rouleau hydraulique | mm | 160 | 200 | 200 |
Voyage croisé (X) | mm | 210 | 230 | 220 |
Voyage longitudinal (Z) | mm | 450 | 600 | 850 |
Vitesse d'alimentation rapide dans l'axe X/Z | M/min | 12/20 | 24 heures sur 24 | 20/20 |
Type de poste de refroidissement hydraulique | - | 80-8T | 80-8T | 80-8T |
Taille de la section d'outil | mm | Pour les véhicules à moteur électrique | Pour les véhicules à moteur électrique | Pour les véhicules à moteur électrique |
Diamètre de la plume de la queue | mm | 52 | 110 | 110 |
Voyage par plumes de queue | mm | 60 | 100 | 100 |
Plumes coniques de la queue | - | MT4 | MT5 Résultats | MT4 |
Structure du lit | - | 45° Lit intégral | 45° Lit intégral | 45° Lit intégral |
Type de guidage | - | Légère ou coulissante | Légère ou coulissante | Légère ou coulissante |
Puissance du moteur principal | kW | 7.5 | 11 | 7.5 |
Énergie | KVA | 30 | 25 | 30 |
Dimensions de la machine (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les appareils à commande numérique |
Poids de la machine | en kg | 2700 | 3200 | 3200 |
