Timway FANUC Machine à tour CNC axe Z Vitesse d'alimentation rapide 15 m/min 3000 mm Longueur de la pièce
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | Un AK-35 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $20,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Max. Weight de l'objet (kilogrammes): | 0 | Largeur du lit (mm): | 0 millimètres |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 2 |
| Voyage (axe X): | 210 millimètres | Voyage (axe Z) (mm): | 530 millimètres |
| Précision de positionnement (mm): | ±0.001 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.001 |
| Dimension ((L*W*H): | 2875*1500*1500 mm | Voltage: | Pour les appareils à commande numérique |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 6 |
| Poids (kg): | 3500 | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Région de vitesse de la broche ((rpm): | 25 - 2500 tours par heure | Voyage (axe des ordonnées) (millimètres): | 0 millimètres |
| Taper à fuseau: | NT1 société civile | Le couple de coupe: | 0 N.m. |
| Vitesse d'alimentation rapide ((mm/min): | 12000 à 15000 mm/min | Vitesse d'alimentation (mm/min): | 0 à 1260 mm/min |
| Min. Temps de changement d'outil: | 0,7 | Max.Swing au-dessus de lit: | 660mm |
| Max. Turning Diameter: | 550 mm | Max. Length d'objet: | 890/1640/2000/3000 mm |
| Max. longueur de rotation: | 780/1530/1890/2890 mm | Voyage croisé (X): | 305mm |
| Voyage longitudinal (Z): | Pour les pièces détachées: | Vitesse d'alimentation rapide dans l'axe X: | 12m/min |
| Vitesse d'alimentation rapide en axe Z: | 15m/min | Vitesse d'alimentation dans l'axe X/Z: | 1260 mm/min |
| Gamme de vitesse d'axe: | Pour les véhicules à moteur à combustion | ||
Description de produit
Description du produit

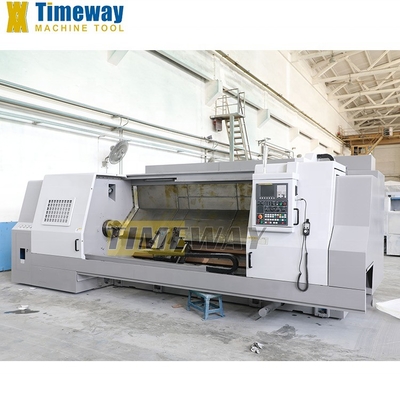

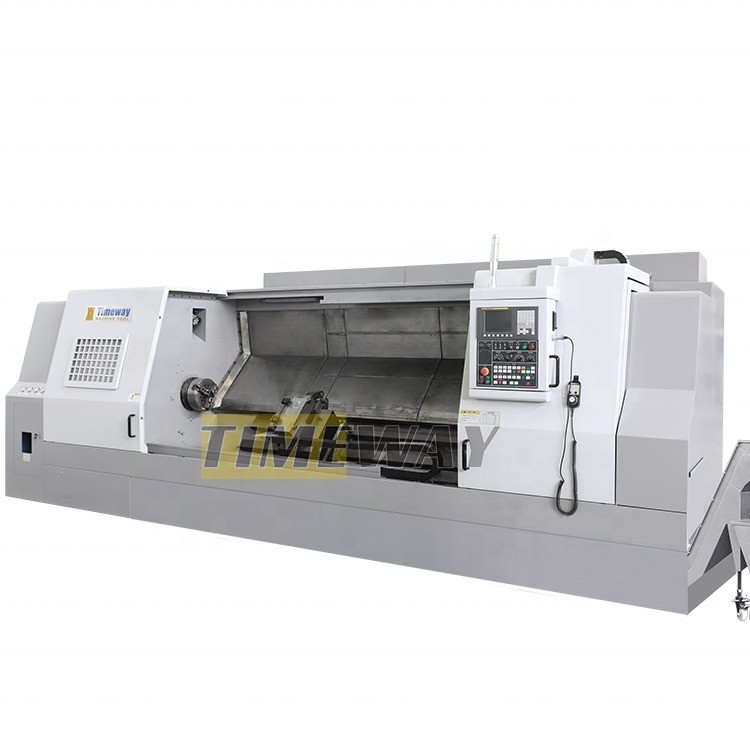

Le tour CNC à lit incliné
Caractéristiques:
1Le lit adopte la structure en forme de boîte, la technologie de moulage en une seule pièce et une inclinaison de 45 degrés.
2.La construction unique développée en utilisant des techniques FEA pour fournir une rigidité maximale dans les conditions de coupe les plus difficiles.
3.Le moteur principal utilise un servo-moteur à courant alternatif à haute performance FANUC à grande surface, vitesse ininterrompue, boîte de fuseaux sans structure d'engrenage, vitesse élevée et faible bruit.
4.Coupe solide hydraulique de haute qualité et bouteille de carburant à grande vitesse, et équipé d'un interrupteur à pied, il est plus facile de serrer rapidement les pièces.
5Le système de transmission à axe X/Z utilise une vis à bille de haute précision entraînée directement par le moteur AC FANUC, il n'y a pas d'entraînement par courroie et engrenage, évitant les réactions et les vibrations générées.
2.La construction unique développée en utilisant des techniques FEA pour fournir une rigidité maximale dans les conditions de coupe les plus difficiles.
3.Le moteur principal utilise un servo-moteur à courant alternatif à haute performance FANUC à grande surface, vitesse ininterrompue, boîte de fuseaux sans structure d'engrenage, vitesse élevée et faible bruit.
4.Coupe solide hydraulique de haute qualité et bouteille de carburant à grande vitesse, et équipé d'un interrupteur à pied, il est plus facile de serrer rapidement les pièces.
5Le système de transmission à axe X/Z utilise une vis à bille de haute précision entraînée directement par le moteur AC FANUC, il n'y a pas d'entraînement par courroie et engrenage, évitant les réactions et les vibrations générées.
Spécification
Les spécifications | Unité | Un AK-35 |
Max, tourne-toi sur le lit. | mm | 660 |
Max. diamètre de rotation | mm | 550 |
Longueur maximale de la pièce à usiner | mm | 890/1640/2000/3000 |
Max. longueur de virage | mm | Les États membres doivent respecter les dispositions suivantes: |
Voyage croisé (X) | mm | 305 |
Voyage longitudinal (Z) | mm | Les États membres doivent fournir les informations suivantes: |
Vitesse d'alimentation rapide dans l'axe X | M/min | 12 |
Vitesse d'alimentation rapide en axe Z | M/min | 15 |
Vitesse d'alimentation dans l'axe X/Z | mm/min | 1260 |
Plage de vitesse de la broche | Rpm | 25 à 2500 |
Nose à broche | - | A2 à 8 |
Parcours à fente | mm | 92 |
Taille du rouleau hydraulique | pouces | 12 pouces |
Diamètre intérieur du roulement avant | mm | 160 |
Type de poteau d'outil | - | H12 |
Taille de la section de l'outil (tournant) | mm | 25x25 |
Taille de la section d'outil (forage) | mm | 50 |
Temps de changement d'outil | seconde | 17 |
Voyage du stock de queue | mm | 06/1456/1816/2816 |
Diamètre de la plume de la queue | mm | 110 |
Plumes coniques de la queue | - | MT5 Résultats |
Voyage par plumes de queue | mm | 100 |
Puissance du moteur principal | kW | 22/30 |
Puissance totale | kW | 46 |
Précision de travail | mm | IT6 |
Roughness (graisseuse) | μm | Je suis Ra0.8 |
Structure du lit | - | 45° |
Système CNC | - | FANUC ou SIEMENS |
Longueur de la machine | mm | Le nombre de personnes concernées |
Largeur et hauteur de la machine | mm | 1820 x 2130 |
Poids de la machine | tonnes | 8/10/11,5/15. Je vous en prie.5 |
Les accessoires
Les accessoires standard:
Système CNC FANUC
Chauffure hydraulique

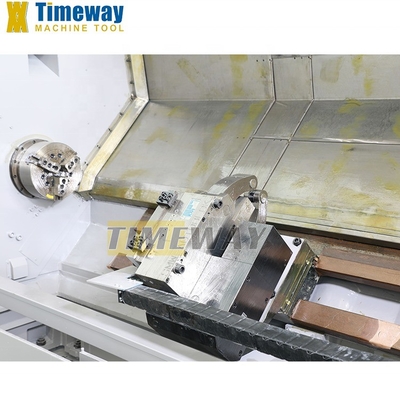

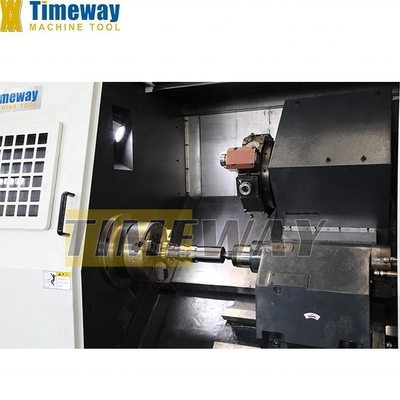

Tourelle hydraulique
Résistance hydraulique
Roue électronique
Système de lubrification
Système de refroidissement
Lampe de travail
Lampe pilote
Protection complète
Échangeur de chaleur
Convoyeur à copeaux
Blocs et boulons de nivellement
Outils et boîte à outils
Manuels d'utilisation
Chauffure hydraulique
Tourelle hydraulique
Résistance hydraulique
Roue électronique
Système de lubrification
Système de refroidissement
Lampe de travail
Lampe pilote
Protection complète
Échangeur de chaleur
Convoyeur à copeaux
Blocs et boulons de nivellement
Outils et boîte à outils
Manuels d'utilisation
Accessoires optionnels:
Système CNC SIEMENS
Pour l'utilisation dans les appareils à sous-vêtements
Air conditionné
Metteur d'outils
Convoyeur à copeaux
Pour l'utilisation dans les appareils à sous-vêtements
Air conditionné
Metteur d'outils
Convoyeur à copeaux
Notre équipe

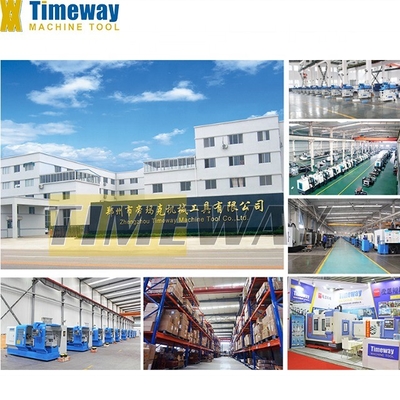

Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Pourquoi nous choisir?
C'est une photo de clients qui visitent notre entreprise quand nous organisons des expositions à travers le monde.
Vous pouvez voir que notre emballage est standardisé et centralisé, puis ils seront expédiés à votre endroit désigné.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
